21. is – диаграмма водяного пара.

Для практических расчетов процессов водяного пара широкое применение получила is-диаграмма, на которой теплота и энтальпия измеряются линейными отрезками.

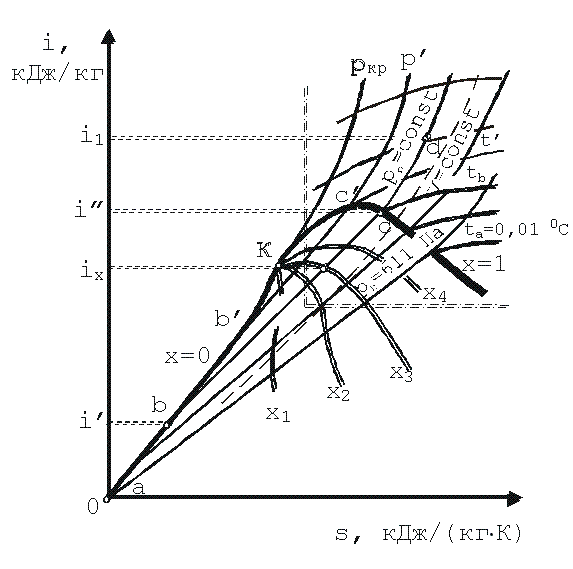

В системе координат i—s (рис. 1) сначала строятся нижняя (а-К) и верхняя (К—с) пограничные кривые по табличным данным i и s. Нижняя пограничная кривая проходит через начало координат, так как при t=0 ⁰С энтропия и энтальпия приняты равными нулю.

Рис. 1. is-диаграмма водяного пара

З атем наносят изобары, которые в области насыщенного пара, будучи одновременно и изотермами, являются прямыми линиями, так как при p=const, dq=di, а ds = dq/T = di/T.

Поэтому di=T·ds и при T=const, i=T·s+const. Следовательно, на is-диаграмме угловой коэффициент изобары равен T. Поэтому чем выше давление насыщения, тем выше температура T и тем больше тангенс угла наклона изобары. В области перегретого пара изобары и изотермы расходятся, причем изобары поднимаются кверху в виде логарифмических кривых, а изотермы стремятся к горизонтали. Это объясняется тем, что с понижением давления перегретый пар по свойствам приближается к идеальному газу, энтальпия которого зависит только то температуры, то есть линии t=const одновременно являются линиями i=const. Чем больше температура, тем выше расположена изотерма. В области влажного пара нанесены линии одинаковой степени сухости х=const. На эту же диаграмму часто наносят еще изохоры, которые проходят круче изобар. Is-диаграмма обладает рядом важных свойств: по ней можно быстро определить параметры пара и разность энтальпий в виде отрезков, наглядно изобразить адиабатный процесс, имеющий большое значение при изучении работы паровых двигателей, и решать другие задачи. Обычно для практического использования в большом масштабе строят так называемую рабочую часть диаграммы (на рис. 1. она ограничена штрих-пунктиром).

Процессы водяного пара на is-диаграмм: Как уже отмечалось, пар как реальный газ не подчиняется простым закономерностям идеальных газов, поэтому расчеты процессов с водяным паром проводятся с помощью таблиц или графически с помощью диаграмм.

Наиболее удобно оценивать характер изменения параметров разных процессов по is-диаграмме. Основные термодинамические процессы водяного пара (v=const, p=const, t=const) представлены на is-диаграмме соответствующими кривыми. Адиабатный процесс (s=const) изображается прямой, параллельной оси ординат. Следует обратить особое внимание на разные закономерности изменения параметров состояния пара в термодинамических процессах в зависимости от состояния пара (насыщенный или перегретый). Так, в изотермическом процессе в области насыщенного пара энтальпия изменяется значительно, а в области перегретого пара, особенно вдали от линии х=1, процесс t=const приближается к i=const. Это свидетельствует о том, что свойства перегретого пара в этих областях приближаются к свойствам идеального газа.

22. Принципиальная схема паротурбинной установки. Цикл Ренкина паротурбинной установки.

Паротурби́нная устано́вка — это непрерывно действующий тепловой агрегат, рабочим телом которого является вода и водяной пар. Паротурбинная установка является механизмом для преобразования потенциальной энергии сжатого и нагретого до высокой температуры пара в кинетическую энергию вращения ротора турбины. Включает в себя паровую турбину и вспомогательное оборудование. Паротурбинные установки используются для привода турбогенератора на тепловых и атомных электростанциях.

П аротурбинная установка является основой современных тепловых и атомных электростанций. Рабочим телом в таких установках является пар какой-либо жидкости (водяной пар). Основным циклом в паротурбинной установке является цикл Ренкина. Принципиальная схема ПТУ показана на рис.7.1 и процесс получения работы происходит в следующим образом. В паровом котле (1) и в перегревателе (2) теплота горения топлива передается воде. Полученный пар поступает в турбину (3), где происходит преобразование теплоты в механическую работу, а затем в электрическую энергию в электрогенераторе (4). Отработанный пар поступает в конденсатор (5), где отдает теплоту охлаждающей воде. Полученный конденсат насосом (6) отправляется в питательный бак (7), откуда питательным насосом (8) сжимается до давления, равного в котле, и подается через подогреватель (10) в паровой котел (1).

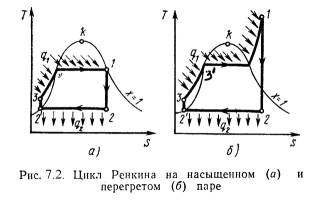

Рассмотрим цикл Ренкина на насыщенном паре. Схема установки отличается от предыдущей схемы тем, что в данном случае будет отсутствовать перегреватель. Поэтому на турбину будет поступать насыщенный пар. На рис.7.2(а) изображен цикл Ренкина в TS-диаграмме.

Процессы: 3-1 – подвод теплоты от источника в воде q₁, состоит из двух процессов: 3-3^/ - кипение воды в котле; 3^/-1 – испарение воды в пар при постоянном давлении; 1-2 – в турбине пар расширяется адиабатически; 2-2^/ - пар конденсируется и отдает тепло q₂ охлаждающей воде; 2^/-3 – конденсат адиабатически сжимается. Термический к.п.д. цикла Ренкина определяется по уравнению: h_t = (q₁ – q₂)/q₁ . (7.1)

Так как: q₁ = h₁ – h₃ ; q₂ = h₂ – h₂^/ , то h_t = [(h₁ – h₂) - (h₃ – h₂^/)] /( h₁ – h₃) = l / q₁. (7.2)

Полезная работа цикла равна разности работ турбины и насоса: l = l_т – l_н, где: l_т = h₁ – h₂ , l_н = h₃ – h₂^/ . В основном l_т >> l_н , тогда считая h₃ = h₂^/ , можно записать: h_t = (h₁ – h₂)/( h₁ – h₃) . (7.3)

Теоретическую мощность турбины рассчитывают по формуле: N_т = (h₁ – h₂)·D/3600 , [Вт] (7.4)

где: D = 3600·m – часовой расход, [кг/ч], m – секундный расход, [кг/с] Цикл Ренкина на перегретом паре применяется для увеличения термического к.п.д. цикла ПТУ. Для этого перед турбиной ставят перегреватель 2 (Рис.7.1), который увеличивает температуру и давление пара. При этом возрастает средняя температура подвода теплоты в цикле. Диаграмма цикла показана на рис.7.2,б Формулы расчета l, h_t, N_т остаются без изменений.

23. Влажный воздух. Id – диаграмма.

Атмосферный воздух представляет собой механическую смесь газов, из которых основными являются азот, кислород, аргон, углекислый газ. Воздух обязательно содержит в себе некоторое количество водяного пара, т. е. он является влажным.

Атмосферное давление влажного воздуха равно сумме парциальных давлений сухого воздуха и водяного пара, содержащегося в воздухе. Парциальным давлением называют давление одной составляющей смеси газов.

Предположим, что из герметичного сосуда, содержащего смесь сухого воздуха и водяного пара при атмосферном давлении, каким-то образом удалили сухой воздух. Если объем сосуда при этом не изменился, то, измерив давление, мы обнаружим, что оно стало ниже первоначального. Измеренное давление и будет парциальным давлением водяного пара.

Сухой атмосферный воздух отличается постоянством своего состава и его можно рассматривать как однородный газ. Состояние однородного газа обычно определяется двумя параметрами — давлением и температурой, а при постоянном давлении — только температурой.

Содержание в воздухе водяного пара непостоянно. Поэтому состояние влажного воздуха определяется еще дополнительным параметром, характеризующим количество и состояние содержащегося в нем водяного пара. Состояние влажного воздуха в сушильной технике можно характеризовать двумя параметрами, поскольку давление остается постоянным.

К основным параметрам влажного воздуха относят его температуру, степень насыщения, влагосодержание, теплосодержание, плотность и приведенный удельный объем.

Водяной пар в воздухе обладает такими же свойствами, как и в свободном от воздуха пространстве. Как и в чистом виде, пар в воздухе может быть перегретым (ненасыщенным) и насыщенным.
