различной зернистости и полированием на быстро вращающихся дисках, обтянутых мягким сукном с нанесенной не него пастой ГОИ.

3. Обезжирить образец смесью оксидов или органическим растворителем.

4. Тщательно промыть, просушить.

5. Протравить микрошлиф.

6. Промыть образец водой, а затем просушить подготовленную поверхность фильтровальной бумагой. После подготовки микрошлифа приступают к его исследованию.

3.2.2. Порядок исследования образца

1. Выбрить увеличение микроскопа (объектив и окуляр) для визуального наблюдения

2. Отрегулировать освещение, используя диафрагмы и светофильтры.

3. Установить на предметный столик 8 микрошлиф так, чтобы исследуемая плоскость микрошлифа была расположена перпендикулярно к оптической оси объектива, и закрепить шлиф при помощи держателя 10. Винтом закрепить предметный столик в установленном положении.

4. Наблюдая в окуляр, вращением макрометрическогo винта 14 провести наводку на фокус, а вращением микрометрического винта 4 точную наводку. Просмотреть микроструктуру в различных участках шлифа, предметный столик винтами двух взаимноперпендикулярных горизонтальных плоскостях, и выбрать наиболее четкое и характерное место для исследования. 3арисовать микроструктуру изучаемого образца, определить приблизительный химический состав, марку стали , ее основные механические свойства и назначение.

3.3. Обработка результатов

Если углеродистая сталь хорошо отожжена, т.е. приведена в равновесное состояние, микроструктурным анализом можно определить содержание в ней углерода. Такие определения фактически выполняют только для эвтектоидных сталей, так как в заэвтектоидных сталях значительное изменение в содержании углерода мало и почти незаметно изменяет микроструктуру. В чистом перлите содержаться 0,8%С. В доэвтектоидной стали на перлит приходится только часть сплава , и содержание углерода в весовых процентах пропорционально площади шлифа, занимаемого перлитом. Эта пропорция вытекает из примерного равенства удельных весов феррита и перлита; в противном случае по микроструктуре можно было бы судить только об объемном соотношении.

Содержания углерода в доэвтектоидной стали

Xc1+Xc2, где Xc1= , Xc2=

где Fn- площадь, занятая перлитом; Fф - площадь, занятая ферритом

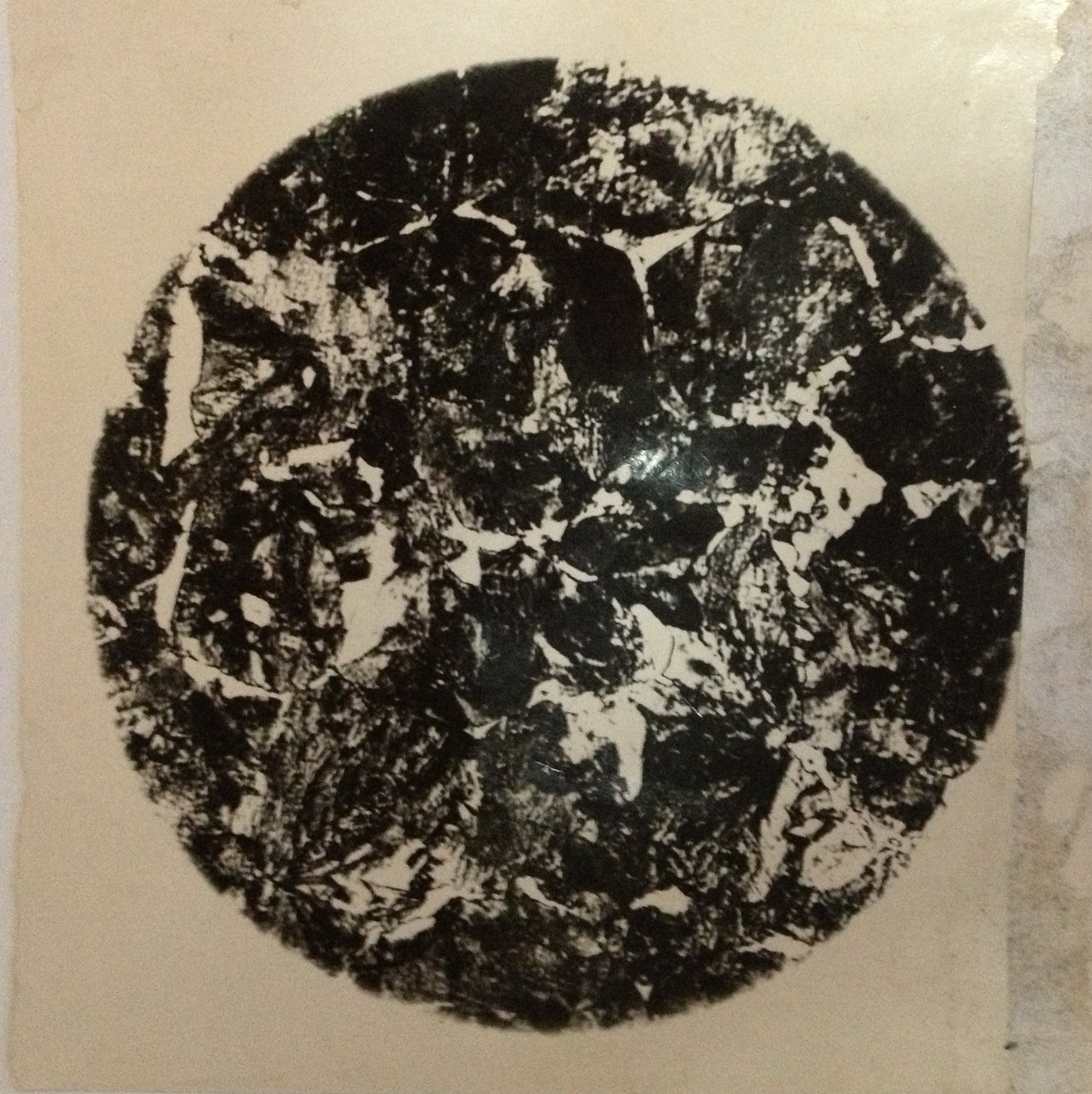

3.3.1 Микроструктура исследуемого образца

Шлиф 4-6

Сталь марки У7

Химический состав:0,7% углерода

Микроструктура: пластинчатый перлит и сетка феррита

Травление 5% спиртовым раствором азотной кислоты

Увеличение 500х

3.3.2 Расчетная часть

Fп=66

Fф=10

Xc1+Xc2= + =0,528+0,2=0,7%

Вывод. Мы изучили и определили структуры отожженных углеродистых сталей методами металлографического анализа; изучили устройство металлографического микроскопа МИМ -- 7 и приобрели навыки работы на нем; освоили технологии изготовления микрошлифов.
