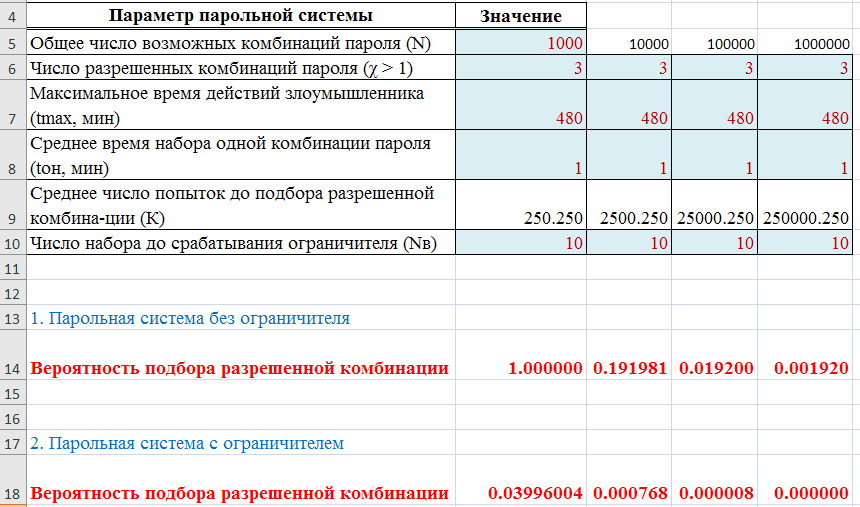

Р ис. 3.3. Вероятность подбора разрешенной комбинации для систем без ограничителя

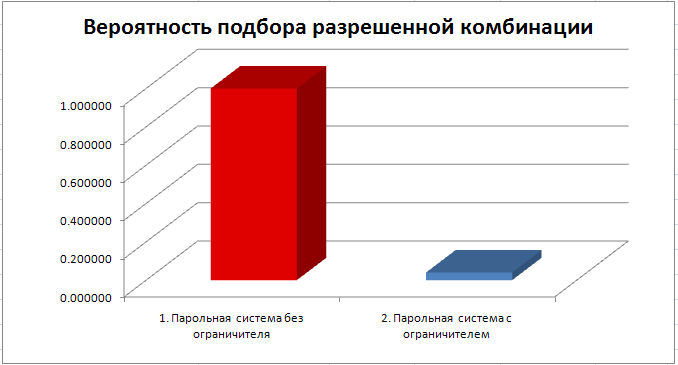

Рис. 3.4. Вероятность подбора разрешенной комбинации для систем с ограничителем
3. Постройте сравнительную диаграмму полученных результатов (рис.3.5).

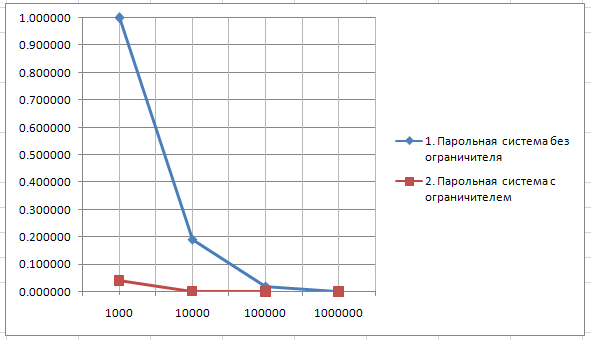

Рис. 3.5. Эффективность парольных систем
4. Изменяя общее число возможных комбинаций пароля (N) оцените изменение вероятности подбора разрешенной комбинации (рия.3.6).
Рис. 3.6. Изменение вероятности подбора в зависимости от числа возможных комбинаций
5. Постройте график изменения вероятности подбора (рис.3.7).
Рис. 3.7. График изменения вероятности подбора в зависимости от числа возможных комбинаций
Определите, каким должно быть среднее время набора одной комбинации пароля, чтобы вероятность подбора (для системы без ограничителя) была не менее 0,85. Для этого необходимо воспользоваться надстройкой MS Office Excel Поиск решения (пункт меню Данные / Поиск решения). Если данная надстройка недоступна, необходимо ее активировать выбрав Кнопка Office / Параметры Excel / Надстройки. На открывшейся вкладке нажать на кнопку Перейти и выбрать Поиск решения. Выбрать пункт меню Данные / Поиск решения. В диалоговом окне заполнить параметры, как показано на рис.3.8 и найти оптимальное решение.

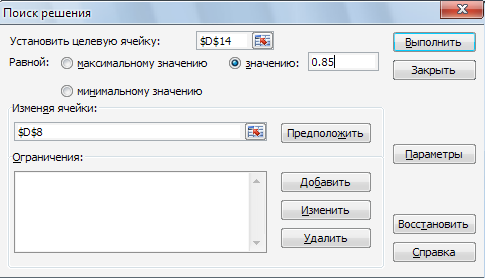

Рис. 3.8. Настройка параметров поиска решения
Лабораторная работа №4. Организация работы с системой имитационного моделирования arena
Цель работы: Изучить основные возможности и организацию работы с системой имитационного моделирования ARENA.
Задание. Изучить интерфейс ARENA и рассмотреть правила построения имитационных моделей на стандартных примерах.
Запустите систему имитационного моделирования Arena.
Интерфейс Arena включает в себя всевозможные средства для работы с данными, в том числе электронные таблицы, базы данных, интерфейсы ODBC, OLE DB, ADO, а также поддержку формата DXF. Общий вид системы Arena показан на рис.4.1.

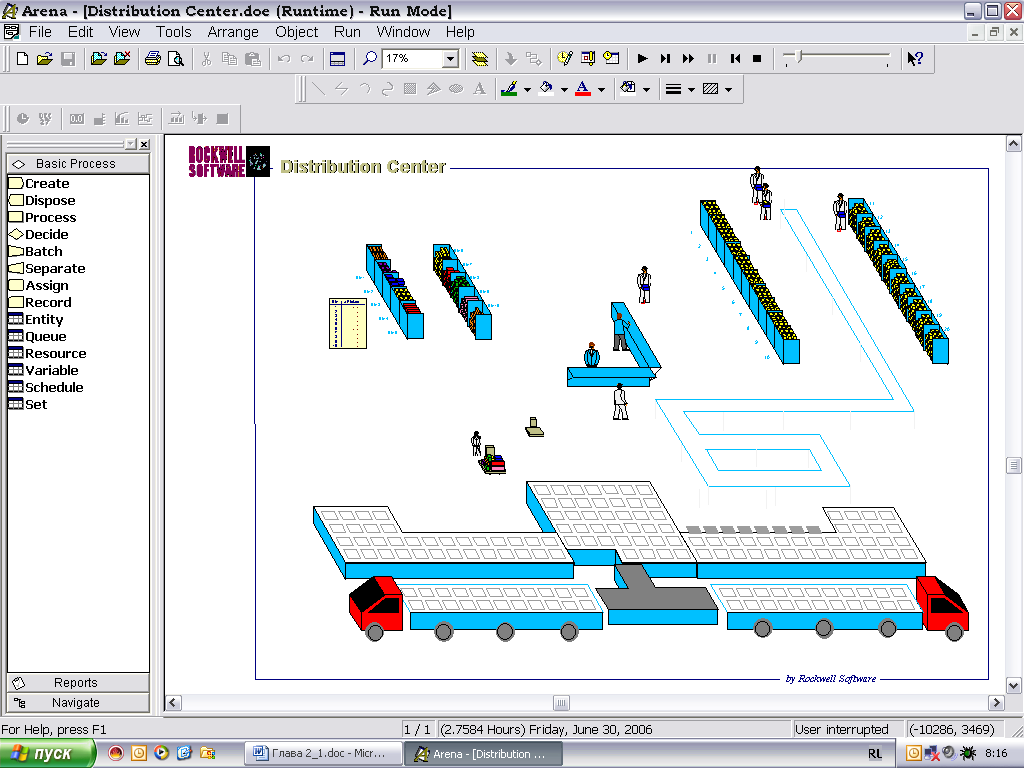

Рис. 4.1. Общий вид системы Arena
Arena – полноценное приложение Windows. Она обеспечивает:
стандартные функции и приемы работы с приложением;
совместимость с общесистемным ПО (MS Office, CAD);
возможность интеграции со специальным ПО (статистическими модулями Arena, СУБД, генераторами отчетов и др.);
В Arena стандартизованы все основные операции:
для работы с дисками, файлами, папками и т.п.;
для работы с мышью и клавиатурой;
управления окнами Windows приложения;
для работы с основным меню и контекстным меню объектов;
копирования, вставки, удаления и т.п.
Структурно интерфейс Arena включает набор панелей и 2 представления, как показано на рис.4.2.
Все рабочее пространство разбито на два представления
Flowchart view (представление блок-схемы), где отображаются:
Графики и диаграммы
Блоки модели
Анимация и рисунки
Элементы управления и текст
Spreadsheet view (представление электронной таблицы), предназначенное для:
Табличного отображения используемых моделью данных
Редактирования объектов
Отображения свойств всех моделирующих элементов.
Рис. 4.2. Организация интерфейса
Панель Project Bar располагается слева в Arena window. Она содержит шаблоны с моделирующими (функциональными) блоками (function modules) и объектами, имеющими представление только в виде электронной таблицы (data modules), т.е. модулями flowchart и spreadsheet модулями.
Одновременно отображается один шаблон.
Переключение между шаблонами осуществляется соответствующими кнопками.
Кроме шаблонов панель Project Bar содержит панели Reports и Navigate, которые не могут быть отключены. Для шаблонов же используется пункт контекстного меню Attach. Всю панель Project Bar можно скрыть, используя пункт меню View/Project Bar или контекстное меню инструментальной панели.
Панель Status Bar располагается внизу Arena window. Она отображает информацию, относящуюся к статусу разработки и процесса моделирования:
Координаты курсора
Шаг и текущее время моделирования, номер реализации и их общее число
Панель можно скрыть командой View/Status Bar.
Назначение основных инструментальных панелей показано в табл.4.1.
Таблица 4.1
