1. Общие положения
Целями лабораторных работ являются:
изучение возможностей различных средств моделирования по построению, анализу и оценке системы защиты информации (СЗИ);
построение функциональной модели СЗИ и ее анализ;
аналитическая оценка защищенности от несанкционированного доступа к информации;
разработка имитационной модели функционирования СЗИ;
самостоятельное планирование и проведение вычислительных экспериментов с имитационной моделью функционирования СЗИ;
оценка СЗИ в целом по результатам вычислительных экспериментов и выработка конкретных предложений по ее совершенствованию.
Выполнение лабораторных работ подразумевает использование следующих программных средств:
CA ERwin Process Modeler 7.3;
Microsoft Office Excel 2007 (2010);
ARENA Professional 14.0.
2. Порядок проведения лабораторных работ
Лабораторные работы проводятся в специально оборудованных компьютерных аудиториях. Преподаватель в первую очередь обращает внимаение студентов на теоретическую часть, затем консультирует студентов в процессе выполнения работы.
3. Содержание лабораторных работ лабораторная работа №1. Организация работы с ca eRwin Process Modeler
Цель работы: приобретение основных навыков работы с программным средством CA ERwin Process Modeler
Задание. Изучить интерфейс программы, а также основные правила построения функциональных моделей.
Запустите учебный пример C:\Program Files\CA\AllFusion Process Modeler\Samples\Standard\Quill1.bp1.
Основные элементы интерфейса CA ERwin Process Modeler показаны на рис.1.1.

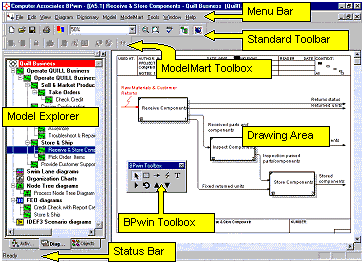

Рис. 1.1. Интерфейс пользователя CA ERwin Process Modeler
Изучите основные элементы интерфейса CA ERwin Process Modeler, используя рис.1.1 и рис.1.2.
Структура Model Explorer

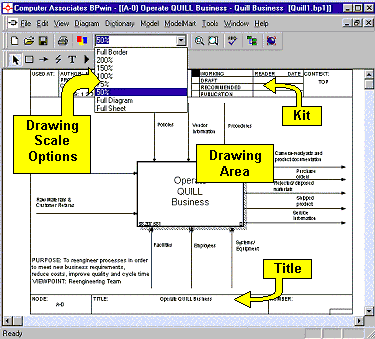

Структура диаграммы
Рис. 1.2. Структура проводника и диаграммы CA ERwin Process Modeler
Закройте учебный пример не сохраняя его и создайте новую модель в соответствии с последовательностью, показанной на рис.1.3.

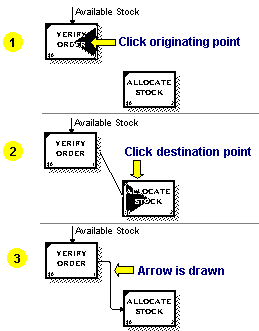

Рис. 1.3. Порядок создания контекстной диаграммы и первой диаграммы декомпозиции
Для диаграммы декомпозиции задайте ее структуру, как показано на рис.1.4.

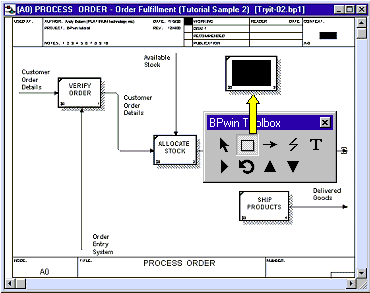

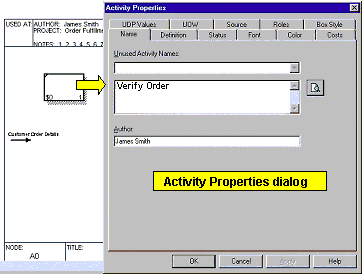

Добавление функционального блока
Организация структуры
Рис. 1.4. Организация структуры диаграммы
