4)Понятие методологии dfd

Методология DFD (DFD — Data Flow Diagrams) или диаграмм потоков данных это методология описания системы позволяющая отражать такие характеристики, как движение объектов (потоки данных), хранение объектов (хранилища данных), источники и потребители объектов (внешние сущности).

Методология DFD является основным средством моделирования функциональных требований к проектируемой системе. С помощью DFD эти требования представляются в виде функциональных компонент (действий), связанных потоками данных. Главная цель такого представления - продемонстрировать, как каждый компонент преобразует свои входные данные в выходные, а также выявить отношения между этими процессами.

Построение DFD-диаграмм в основном ассоциируется с разработкой ПО.

  • К преимуществам методики DFD относятся:

  • возможность однозначно определить внешние сущности, анализируя потоки информации внутри и вне системы;

  • возможность проектирования сверху вниз, что облегчает построение модели "как должно быть";

  • наличие спецификаций процессов нижнего уровня, что позволяет преодолеть логическую незавершенность функциональной модели и построить полную функциональную спецификацию разрабатываемой системы.

К недостаткам модели отнесем:

  • необходимость искусственного ввода управляющих процессов, поскольку управляющие воздействия (потоки) и управляющие процессы с точки зрения DFD ничем не отличаются от обычных; отсутствие понятия времени, т.е. отсутствие анализа временных промежутков при преобразовании данных (все ограничения по времени должны быть введены в спецификациях процессов).

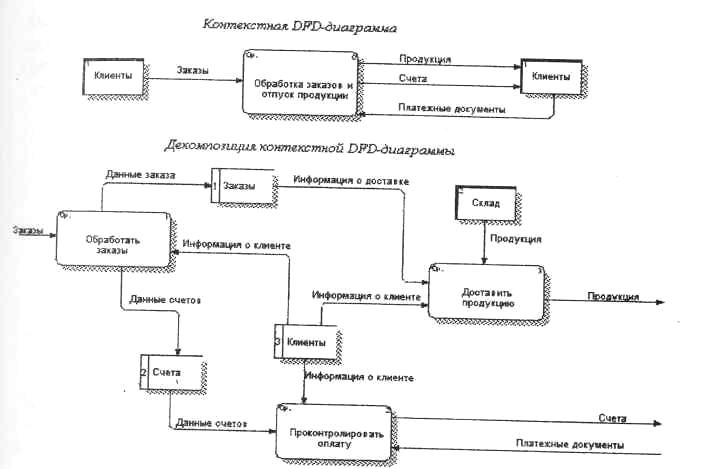

Рис.5.25. Пример диаграмм DFD

5.5.2. Синтаксис и семантика диаграмм потоков данных

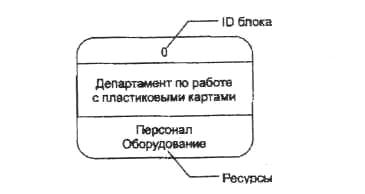

Функциональный блок DFD моделирует некоторую функцию. Функциональные блоки DFD изображаются в виде прямоугольников с округленными углами. Функциональные блоки DFD почти идентичны функциональным блокам IDEF0 и действиям IDEF3. Как и действия IDEF3, функциональные блоки DFD имеют входы и выходы, но не имеют управления и механизма исполнения, как IDEF0. В некоторых интерпретациях нотации

DFD механизмы исполнения IDEF0 моделируются как ресурсы и изображаются в нижней части прямоугольника (рис. 5.26).

Рис. 5.27. Обозначение внешней сущности

При разработке ИС чаще всего используется подход, называемый «разделение событий», в котором для моделирования системы строится несколько моделей DFD.

Вначале строится логическая модель, отображающая систему как набор действий и описывающая, что должна делать система.

Затем строится модель окружения, описывающая систему как объект, отвечающий на события, порождаемые внешними сущностями. Такая модель обычно состоит из описания назначения системы, одной диаграммы контекстного уровня и списка событий. Контекстная диаграмма содержит один функциональный блок.

На заключительном этапе создается модель поведения, показывающая, как система обрабатывает те или иные события. Эта модель начинается с единственной диаграммы с одним функциональным блоком на каждый ответ системы на событие, описанное в модели окружения.

Диаграммы потоков данных обеспечивают удобный способ описания передаваемой информации как между частями моделируемой системы, так и между системой и внешним миром. Это качество определяет область применения DFD - они используются для создания моделей информацинного обмена организации, например, модели документооборота. Кроме Го различные вариации DFD широко применяются при построении ИС.
