Билет 35 Принцип работы синхронного генератора, эдс наводимые в обмотках статора сиинхронного генератора
В генераторах обмотка состоит из большого числа проводов, которые, соединяясь между собой, образуют витки и катушки. Простейшим генератором может быть виток из провода / и 2, вращающийся в магнитном поле (рис. 125). Магнитное поле возбуждается I током обмотки возбуждения, помещенной на полюсах статора N —S.
При вращении витка проводники 1 и 2 пересекают магнитные линии магнитного поля полюсов N — S, вследствие чего в витке будет индуктироваться э. д. с.Концы витка соединены с кольцами 3, вращающимися вместе с витком. Если на кольцах поместить неподвижные щетки и соединить их с приемником электрической энергии, то по замкнутой цепи, состоящей из витка, колец, щеток и приемника энергии, потечет электрический ток под действием э. д. с, созданной в витке.Полученная в таком простейшем генераторе э. д. с. будет непрерывно изменяться в зависимости от положения витка в магнитном поле. В момент изображенный на рис. 125, проводники 1 и 2 находятся под серединами полюсов и при вращении витка пересекают в единицу времени наибольшее число магнитных линий магнитного поля. Следовательно, в данный момент индуктируемая в витке э. д. с. будет иметь наибольшее значение.В дальнейшем при повороте витка изменится число магнитных линий магнитного поля, пересекаемых в единицу времени проводниками 1 и 2. В момент, соответствующий повороту витка на 90° в пространстве, проводники витка будут перемещаться в вертикальном направлении, совпадающем с направлением магнитных линий магнитного поля. Следовательно, проводники 1 и 2 не пересекают магнитных линий и э.д. с. в витке равна нулю.При повороте витка на угол, больший 90°, изменится направление перемещения этих проводников в магнитном поле, а следовательно и направление э. д. с, индуктируемой в витке.Если магнитное поле между полюсами N и S распределяется равномерно, то э. д. с. будет меняться во времени синусоидально. За один оборот витка в пространстве э.д.с, индуктируемая в нем, претерпевает один период изменения.Если виток вращается при помощи какого-либо первичного двигателя с постоянным числом оборотов п в минуту, то в этом витке индуктируется переменная э. д. с. с частотой
Билет 38-39 Вешние и регулировочные характеристики синхронного генератора
Характеристика холостого хода.

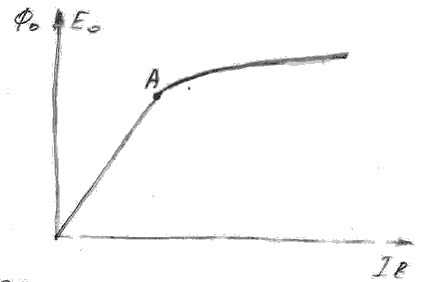

Это зависимость ЭДС генератора Eо на холостом ходу от тока возбуждения Iв.Она связана с кривой намагничивания стали и напоминает её по форме. На холостом ходу синхронного генератора его ЭДС создаётся только главными магнитными потоками, поэтому ЭДС пропорциональна Φo, а он, в свою очередь, пропорционален Bo, т.е. индукции в статоре, поэтому зависимость Eo = f (Iв) подобна зависимости Bo = f (Iв). Номинальный режим возбуждения генератора выбирают в области изгиба кривой (точка А).

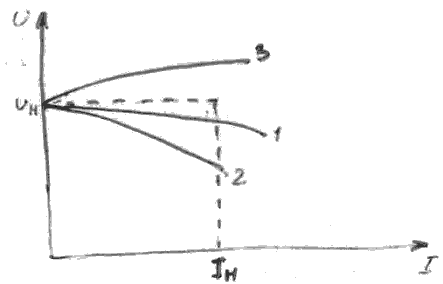

Внешняя характеристика синхронного генератора характеризует его электрические свойства и представляет собой зависимость напряжения на зажимах генератора U от его тока нагрузки I при постоянных значениях коэффициента мощности cosφ, скорости вращения ротора n и тока возбуждения Iв.Чтобы экспериментально получить внешнюю характеристику, нужно сначала нагрузить генератор до номинального тока Iн при номинальном напряжении Uн на зажимах генератора, которое устанавливается путём регулировки тока возбуждения. Затем, поддерживая ток возбуждения и частоту вращения постоянными, постепенно уменьшают ток нагрузки до нуля. Внешние характеристики могут иметь спад (кривая 2) или подъём (кривая 3) в зависимости от характеристики нагрузки и действия реакции якоря.Номинальный режим нагрузки выбирают так, чтобы при cosφ = 0,8 изменение напряжения ΔU не превышало 35 – 45% от номинального (кривая 1).
Регулировочная характеристика.Представляет собой зависимость тока возбуждения генератора Iв от тока нагрузки I при U= Uн=const, n=nн=const, cosφ = const.Эта характеристика показывает, как выбирать ток возбуждения, при котором напряжение на зажимах генератора оставалось бы постоянным при изменении нагрузки.

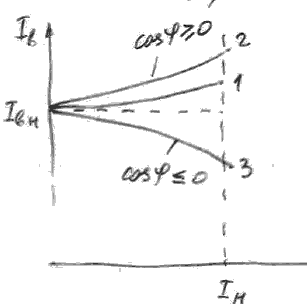

Для получения регулировочной характеристики нужно сначала включить генератор и сообщить его ротору номинальную скорость вращения при холостом ходе, а потом путём изменения тока возбуждения добиться получения номинального напряжения Uн. Далее постепенно увеличивают ток нагрузки и снимают характеристику, добиваясь в каждой точке напряжения на зажимах U = Uн = const, регулируя ток возбуждения. Мы видим регулировочные характеристики при различных cosφ.Кривая 2 – активно-индуктивная нагрузка (ток Iв нужно уменьшить).Кривая 3 – активно-ёмкостная нагрузка (ток Iв нужно увеличить).Кривая 1 – оптимальный режим.Регулировочные характеристики имеют важное значение, т.к. они определяют пределы изменения тока возбуждения для поддержания номинального напряжения при изменении нагрузки.
