4.Как влияет цинк на механические и технологические свойства латуни? Укажите состав (марки), свойства и применение латуний.

цинк уменьшает пластичность

при увеличение цинка в альфа фазе повышает прочность твердость

бета фаза штрих снижает пластичность прочность повышается с увеличением цинка

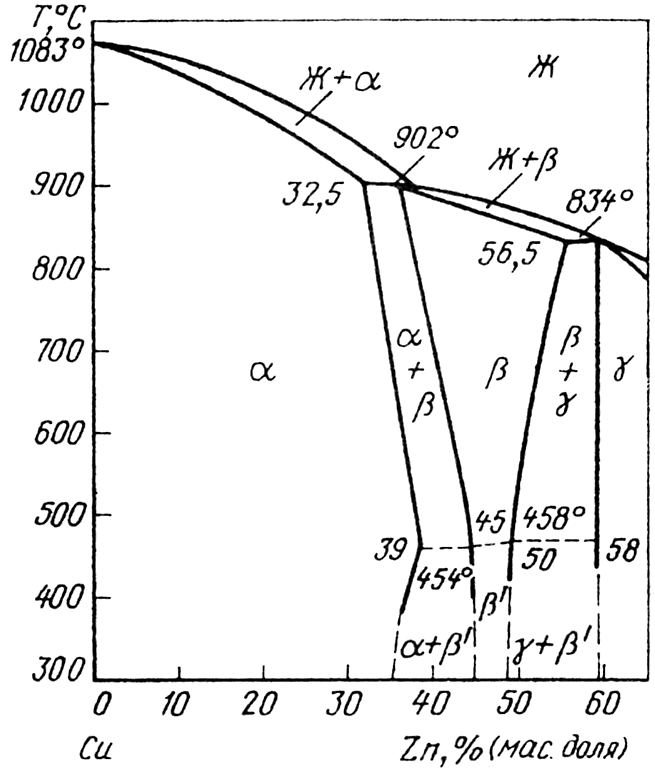

5.Какую структуру имеет латунь, содержащая 20% Zn и 40% Zn?

Все латуни, содержащие более 20 % Zn, склонны к коррозионному растрескиванию. Это растрескивание проявляется при хранении и эксплуатации изделий, в которых имеются остаточные растягивающие напряжения, во влажной атмосфере с небольшим количеством аммиака или сернистого газа. Установлена определенная связь между данным явлением и временем года, что объясняется закономерными изменениями состава атмосферы. В связи с этим это явление было названо «сезонным растрескиванием» («сезонная болезнь»). Другой формой коррозии латуни является обесцинкование, которое характерно для латуней с повышенным содержанием цинка (Л68, ЛС59-1 и др.). Высокомедистые латуни практически не подвергаются обесцинкованию. Для уменьшения обесцинкования в латуни вводят небольшое количество мышьяка (0,02–0,06 %).

6.Какие Вы знаете многокомпонентные латуни? Какими элементами легируют латунь и зачем?

Многокомпонентные латуни ( ЛАЖ60 - 1 - 1, ЛЖМц59 - 1 - 1, ЛО62 - 1, Л070 - 1, ЛС59 - 1, ЛЦ40С, ЛЦ40МцЗЖ, ЛЦЗОАЗ и др.) могут легироваться различными элементами и их комплексами. Так, алюминий, кремний, никель и марганец повышают механические свойства латунеи и увеличивают их коррозионную стойкость. Олово повышает коррозионную стойкость латуни в морской воде. 7.Как влияет олово на механические свойства и структуру бронз?

Влияние олова на механические свойства бронзы аналогично влиянию цинка, но проявляется оно более резко. Бронза с содержанием 10 % олова имеет высокую износостойкость и является одним из лучших антифрикционных сплавов. Однако из-за дефицитности олова содержание его должно быть уменьшено, а если возможно, оно должно быть заменено более дешевыми элементами. [1Влияние олова на механические свойства меди аналогично влиянию цинка, но более резко ( фиг. Уже при содержании 5 % Sn пластичность начинает падать. Прочность начинает падать при содержании около 20 % Sn, когда в структуре слишком много о-фазы и сплав становится хрупким. [2]

8.Какие Вы знаете безоловянистые бронзы? Укажите их состав (марки), свойства и применение.

Безоловянистые бронзы БрАМл9 - 2Л, БрАМцЮ - 2, БрАЖ9 - 4Л и БрАЖМцЮ - 3 - 1 5 имеют значительно более высокие механические свойства и успешно заменяют оловянистые бронзы. Однако высокая стоимость и сравнительно плохие литейные свойства безоловянистых бронз затрудняют их применение в производстве. По этим причинам безоловянистые бронзы применяют только для отливок ответственного назначения. [2] Из безоловянистых бронз, обрабатываемых давлением, изготовляют полуфабрикаты: листы, полосы, ленты, прутки профили, трубы, проволоку и поковки. [8]Из безоловянистых бронз наиболее известны алюминиевые бронзы, содержащие до 11 5 % алюминия. Они имеют хорошую жидкоте-кучесть, высокую усадку ( до 3 %), склонность к поглощению газов в жидком состоянии и грубое кристаллическое строение при затвердевании. Добавка в сплав железа, никеля и марганца и соблюдение установленного порядка плавки и термической обработки позволяют получать хорошие отливки с мелкозернистой структурой. Они применяются для деталей, работающих в условиях сильной коррозии и эрозии, когда оловянистые бронзы не выдерживают. [9]Из безоловянистых бронз марок БрАМц 9 - 2, ВрАЖ9 - 4, БрАЖМцЮ - 3 - 1 5, ВрАЖНЮ - 4 - 4, БрКМцЗ - 1, ВрКШ - 3 по ГОСТ 1628 - 60 выпускаются прутки круглые прессованные диаметром от 16 до 160 мм ( классы точности 8 - й и 9 - й); прутки квадратные прессованные из БрАЖ9 - 4 ( сторона квадрата 160 3 мм) длиной не менее 500 мм. [10]
