2.2. Зависимость перемещения балки от ее длины . Все остальные параметры остаются постоянными.

Длина балки, l [мкм]
50 – 250

Рассчитанные значения с шагом 50 представляем в виде таблицы.

Длина балки, l [мкм]	50	100	150	200	250
Перемещение балки, мкм	0.01849	0.14793	0.49926	1.18343	2.31139

На основании рассчитанных данных построим график зависимости перемещения балки от ее длины .

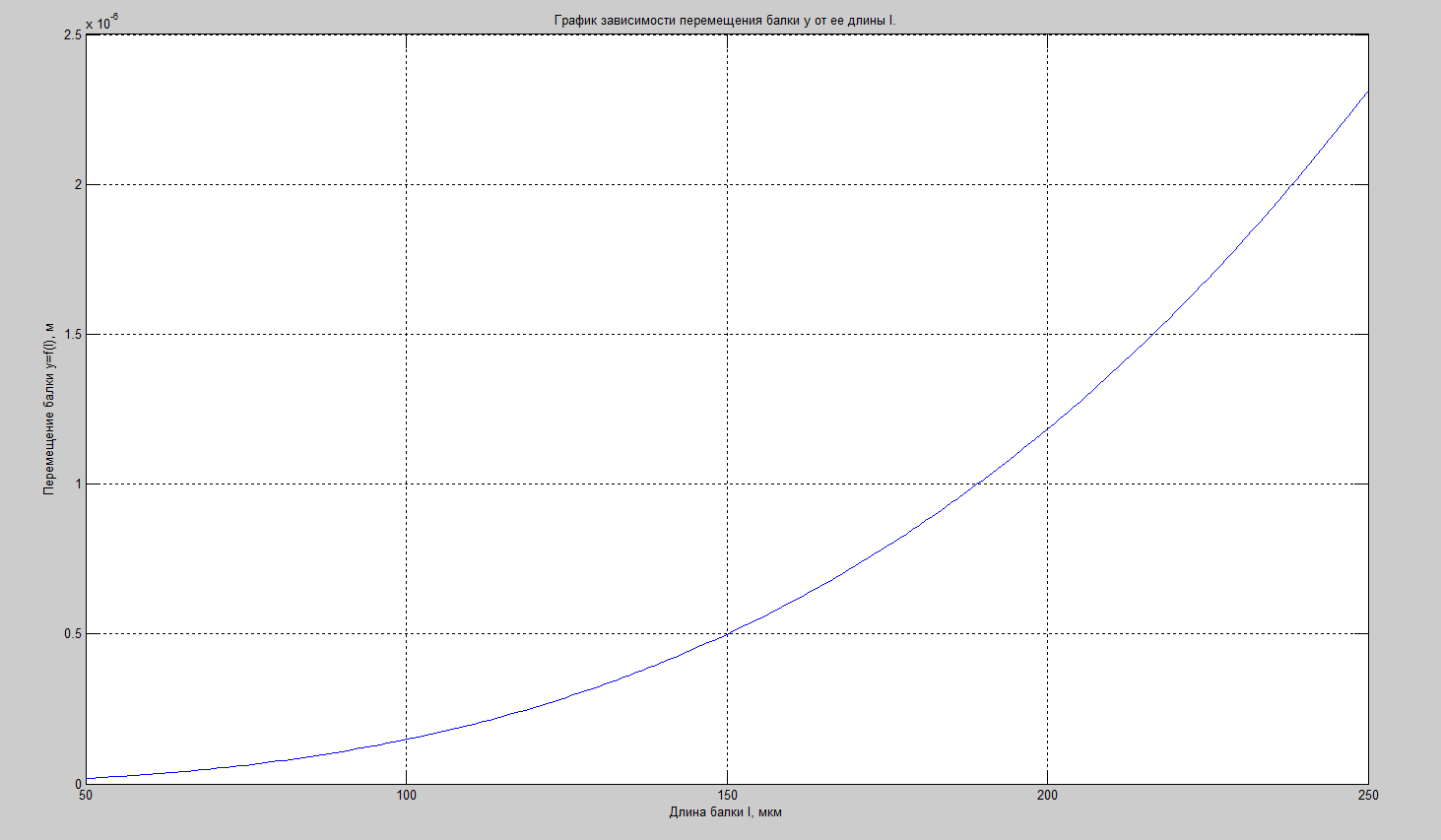

Рисунок 2 – График зависимости перемещения балки от ее длины

Таким образом, зависимость перемещения балки от ее длины нелинейная, перемещение балки возрастает с увеличением ее длины.

2.3 Зависимость перемещения балки от ее толщины . Все остальные параметры остаются постоянными.

Толщина балки, h [мкм]
1,0 – 5,0

Рассчитанные значения с шагом 1 представляем в виде таблицы.

Толщина балки, h [мкм]	1	2	3	4	5
Перемещение балки, мкм	3.99408	0.49926	0.14791	0.06241	0.03195

На основании рассчитанных данных построим график зависимости перемещения балки от ее толщины .

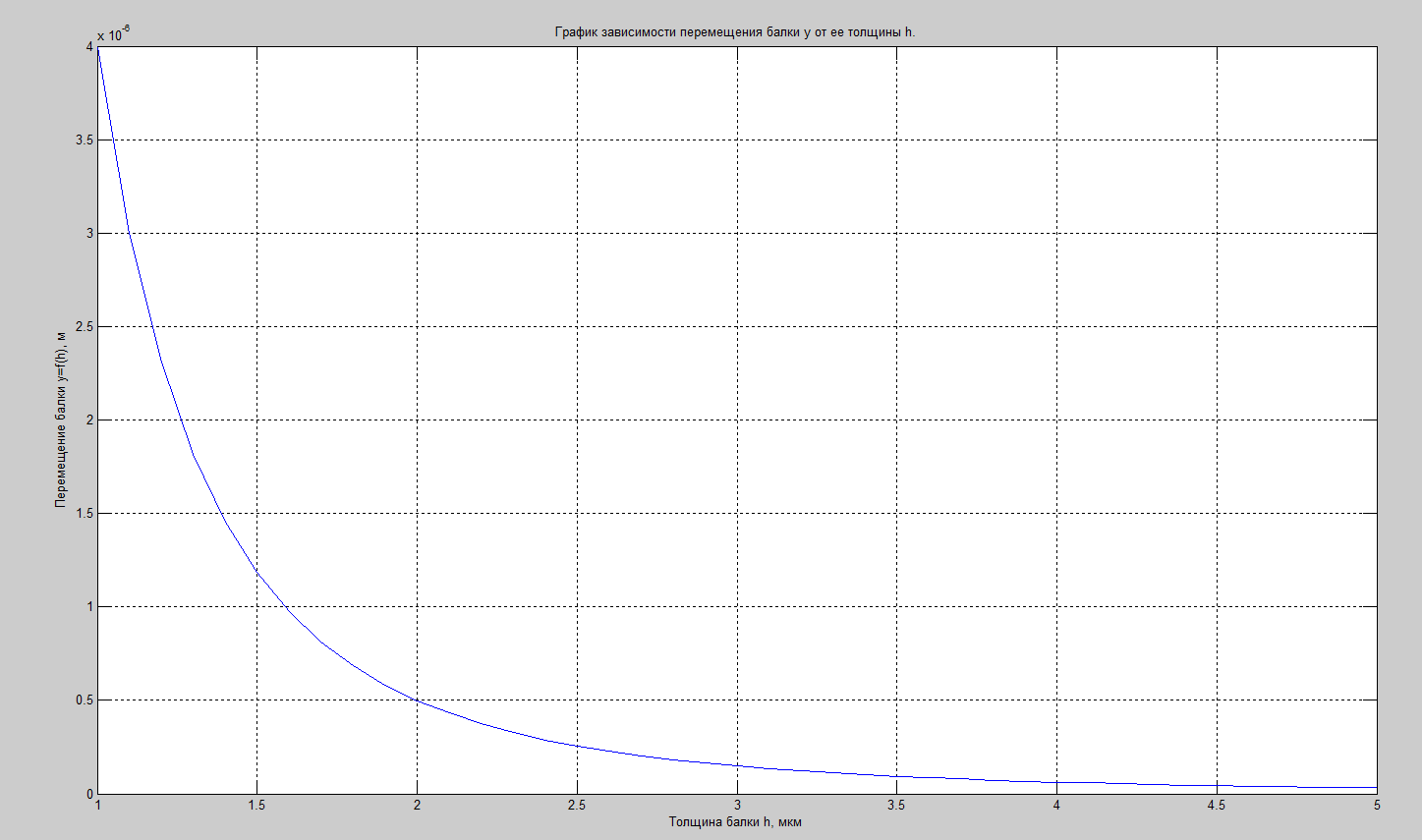

Рисунок 3 – График зависимости перемещения балки от ее толщины

Таким образом, зависимость перемещения балки от ее толщины нелинейная, перемещение балки уменьшается с увеличением ее толщины.

2.4 Зависимость перемещения балки от ее ширины . Все остальные параметры остаются постоянными.

Ширина балки, w (w2) [мкм]
10 – 50

Рассчитанные значения с шагом 10 представляем в виде таблицы.

Ширина балки, h [мкм]	10	20	30	40	50
Перемещение балки, мкм	1.49778	0.74889	0.49926	0.37444	0.29955

На основании рассчитанных данных построим график зависимости перемещения балки от ее ширины .

Рисунок 4 – График зависимости перемещения балки от ее ширины

Таким образом, зависимость перемещения балки от ее ширины нелинейная, перемещение балки уменьшается с увеличением ее ширины.
