Вопрос №37.
В АПД КСА «Основа-1» для передачи дискретных сигналов двоичной информации по стандартным телефонным каналам связи используют однократные и двукратные системы с ОФМ, аппаратурно реализованные в устройствах преобразования сигналов (УПС), которые размещены в стойках ИА-010.
УПС предназначено для преобразования поступившей информации из сигналов с ОФМ (ДОФМ) в последовательность дискретных сигналов двоичной информации - на приеме, и обратного преобразования информации - на передаче.
Относительная фазовая модуляция характеризуется числом вариантов информационного параметра, определяющего кратность системы (количество двоичных единиц информации, содержащихся в каждой посылке сигнала).
Так, в однократной системе (два варианта разностей фаз) - два сигнала.
в двукратной системе (четыре варианта разностей фаз) - четыре сигнала.
На выдаче: 0001; 0011;0110
Идёт информация в виде дискретных сигналов двоичной информации, данная информация сравнивается с несущей частотой – если в двоичном коде «0», то частота сигнала не меняется; если «1», то происходит сдвиг по фазе на П. φ0 = φнес ; φ1 = φнес + π - при однократной ОФМ.
При двукратной - φ00 = φнес; φ01 = φнес + π/2; φ11 = φнес + π; φ10 = φнес + 3π/2.
При приёме:
Частота сигнала сравнивается с несущей частотой – если изменений нет, то записывается «0», если есть отклонение по фазе на П, то записывается «1».
Вопрос №42.
Унифицированный ряд комплексов средств автоматизации (КСА) КП и ПУ радиотехнических частей и подразделений межвидового подчинения «Фундамент» предназначен для:
автоматизации процессов сбора, обработки и отображения радиолокационной информации (РЛИ) о воздушной обстановке поступающей от различных радиолокационных средств (источников информации),
выдачи ее на вышестоящий, взаимодействующие, обеспечиваемые и подчиненные КП (ПУ),
управления подчиненными радиотехническими подразделениями и
решения других (информационно-расчетных) задач.
Перечень информационно-расчетных задач, решаемых КСА, включает:
оценку возможностей противостоящего воздушного противника;
расчет параметров радиолокационного поля группировки радиотехнических формирований своих войск;
планирование боевого применения частей и подразделений РТВ в различных условиях складывающейся обстановки.
Состав:
«Фундамент-1» (97Ш6) – КСА ПУ рлр;
«Фундамент-2» (98Ш6) – КСА КП рлб;
«Фундамент-3» (99Ш6) – КСА КП рлп;

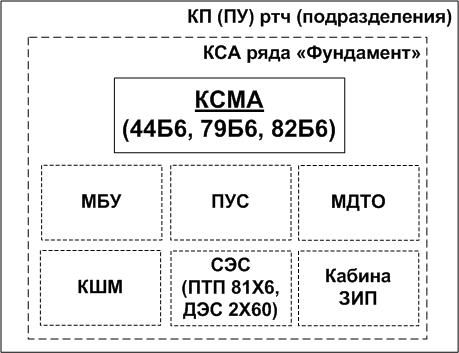

В общем случае, при максимальной комплектации элементов, КСА ряда «Фундамент» состоит из:
стационарного комплекта аппаратуры (изделий 44Б6, 79Б6, 82Б6, являющихся стационарным конструктивным исполнением КСА);
машины боевого управления (МБУ);
командно-штабной машины (КШМ);
подвижного узла связи (ПУС);
кабины ЗИП (ЗИП);
машины диагностики и технического обслуживания (МДТО);
системы электроснабжения (СЭС)
Вопрос №43.
Структура построения.
Состав:
«Фундамент-1» (97Ш6) – КСА ПУ рлр;
«Фундамент-2» (98Ш6) – КСА КП рлб;
«Фундамент-3» (99Ш6) – КСА КП рлп;
В общем случае, при максимальной комплектации элементов, КСА ряда «Фундамент» состоит из:
стационарного комплекта аппаратуры (изделий 44Б6, 79Б6, 82Б6, являющихся стационарным конструктивным исполнением КСА);
машины боевого управления (МБУ);
командно-штабной машины (КШМ);
подвижного узла связи (ПУС);
кабины ЗИП (ЗИП);
машины диагностики и технического обслуживания (МДТО);
системы электроснабжения (СЭС)
Вопрос №44.
В состав КСМА входят следующие группы технических средств:
вычислительные средства (ВС);
средства отображения информации (СОИ);
средства передачи данных (СПД);
средства оперативно-командной связи (СОКС);
аппаратура организации каналов связи (АОКС);
средства документирования информации и построения отчетных документов (СДОК);
средства электропитания (СЭП).
Вычислительные средства (ВС) обеспечивают параллельно-распределенный метод обработки информации, наращивание вычислительных ресурсов и их резервирование
ВС имеют ярко выраженный многомашинный принцип построения и представляют собой многомашинный вычислительный комплекс, включающий:
несколько вычислительных машин (ВМ), на основе системных блоков ПЭВМ;
автоматизированное рабочее место АРМ ИРЗ на базе ПЭВМ, обеспечивающее решение информационно-расчетных задач;
локальную вычислительную сеть «Ethernet».
Средства отображения информации (СОИ) включают:
средства отображения индивидуального пользования:
до четырех автоматизированных рабочих мест (АРМ), предназначенных для отображения координатно-знаковой информации, обеспечения диалогового взаимодействия лиц боевого расчета (ЛБР) с вычислительными средствами и ввода команд управления, а так же
средство отображения коллективного пользования (СОКП), подключаемое к АРМ командира, и предназначенное для отображения координатно-знаковой и таблично-знаковой информации, вызываемой на экран его АРМ.
Каждое из автоматизированных рабочих мест со средствами отображения индивидуального пользования включает:
системный блок из состава персональных ЭВМ;
монитор;
алфавитно-цифровую клавиатуру;
манипулятор графической информации;
источник бесперебойного питания.
Средства отображения коллективного пользования представляют собой настенный экран и видеопроектор с большим разрешением (могут поставляться различные модификации), подключаемый к системному блоку АРМ №1 (рабочее место командира).
Технические средства передачи данных (СПД) предназначены для приема и передачи информации по дуплексным некоммутируемым стандартным каналам связи тональной частоты и импульсным каналам связи, предоставляемым стационарным узлом связи позиции КП (ПУ) ртч (подразделения).
В состав средств передачи данных входят:
специализированный модуль телеобработки данных (СМТД) на базе системного блока персональной ЭВМ - до 2-х к-тов;
групповое устройство преобразования сигналов (ГУПС) - до 2-х к-тов;
устройство сопряжения с телеграфными каналами связи (УПС-ТГ) - до 4-х к-тов.
Скорость обмена данными при организации обмена с внешним абонентом зависит от:
используемого алгоритма передачи данных, определяемого типом абонента,
качества предоставляемых каналов передачи данных
и может принимать следующие дискретные значения - 1200, 2400, 4800, 9600 бит/с.
Средства оперативно-командной связи (СОКС) обеспечивают связь операторов АРМ с внешними абонентами через пульты связи (ПС) и оповещение боевого расчета КП о сигналах боевой тревоги с помощью табло оповещения.
Для организации оперативно-командной связи могут использоваться:
комплект аппаратуры командно-оперативной связи АКОС-1 или
комплекс аппаратуры оперативно-командной связи КАОКС.
Аппаратура организации каналов связи (АОКС) предназначена для обеспечения технического сопряжения КСМА с внешними абонентами в телефонном и импульсном режимах работы каналов связи.
Аппаратура организации каналов связи состоит из:
блока коммутации и управления (БКУ) или вводно-коммутационного устройства (ВКУ),
кабелей подключения из состава комплекта монтажных частей и принадлежностей КСМА,
каналообразующей аппаратуры.
Средства документирования информации и построения отчетных документов (СДОК) предназначены для регистрации, хранения, документирования справочной информации и построения отчетных (итоговых) документов (текстовых и графических) с привязкой к единому времени.
СДОК включают:
накопитель на жестком магнитном диске из состава АРМ ИРЗ,
печатающие устройства из состава АРМ:
средства регистрации речевой информации из состава КАОКС.
Средства электропитания (СЭП) состоят из:
комплекта щитов, коробок и кабелей подключения и распределения электропитания (входят в состав комплекта монтажных частей);
источников бесперебойного питания (ИБП);
проводов заземления аппаратуры (входят в состав комплекта монтажных частей).
Вопрос №45 и 46.
Вычислительные средства (ВС) обеспечивают параллельно-распределенный метод обработки информации, наращивание вычислительных ресурсов и их резервирование
ВС имеют ярко выраженный многомашинный принцип построения и представляют собой многомашинный вычислительный комплекс, включающий:
несколько вычислительных машин (ВМ), на основе системных блоков ПЭВМ;
автоматизированное рабочее место АРМ ИРЗ на базе ПЭВМ, обеспечивающее решение информационно-расчетных задач;
локальную вычислительную сеть «Ethernet».
Вопрос №46.
Средства отображения информации (СОИ) включают:
средства отображения индивидуального пользования:
до четырех автоматизированных рабочих мест (АРМ), предназначенных для отображения координатно-знаковой информации, обеспечения диалогового взаимодействия лиц боевого расчета (ЛБР) с вычислительными средствами и ввода команд управления, а так же
средство отображения коллективного пользования (СОКП), подключаемое к АРМ командира, и предназначенное для отображения координатно-знаковой и таблично-знаковой информации, вызываемой на экран его АРМ.
Каждое из автоматизированных рабочих мест со средствами отображения индивидуального пользования включает:
системный блок из состава персональных ЭВМ;
монитор;
алфавитно-цифровую клавиатуру;
манипулятор графической информации;
источник бесперебойного питания.
Средства отображения коллективного пользования представляют собой настенный экран и видеопроектор с большим разрешением (могут поставляться различные модификации), подключаемый к системному блоку АРМ №1 (рабочее место командира).
