3.3.3 Побудова кривих розподілу і накопичення

Для визначення ступеня однорідності пластів за пористістю (як і за іншими геолого-геофізичними пара-метрами) широко застосовуються криві розподілу і накопичення. Криві розподілу, головним чином, використовуються для порівняння різних об'єктів (пластів) за ступенем їх геолого-геофізичної однорідності.

Побудова цих кривих, які ілюструють статистичний розподіл, проводиться наступним чином:

1. Заповнюється таблиця 3.1

Таблиця 3.1 - Зведена таблиця для проведення розрахунків

Величина пористості	Частота, n	Частковість, %	Накопичені частковості, %
1	2	3	4
	Σn	Σ = 100%	100%

а) з таблиці вихідних даних в першу колонку таблиці 3.1 заносять значення відкритої пористості, виключаючи при цьому некондиційні значення.

б) сумарна кількість кондиційних значень пористості (Σn) (таблиця 3.1) приймаєгься за 100%. У % визначається частка кожного значення величини пористості (тобто частковість). Дані заносяться в третю колонку таблиці 3.1.

в) в четверту колонку таблиці 3.1 заносять значення накопиченої частковості. Вона повинна відповідати 100% накопиченої частковості відкритої пористості.

2 Побудова кривої розподілу проводиться наступним чином:

- на осі абсцис (вісь X) відкладають в масштабі величини пористості m, а на осі ординат (вісь Y) - частоту n і отримані точки з'єднують між собою (рис. 3.2).

Рисунок 3.2 - Крива розподілу пористості

3 Для побудови кривої накопичення або кумулятивної кривої на осі ординат (вісь Y) відкладають накопичену частковість. Отримані точки з'єднують між собою (рис. 3.3).

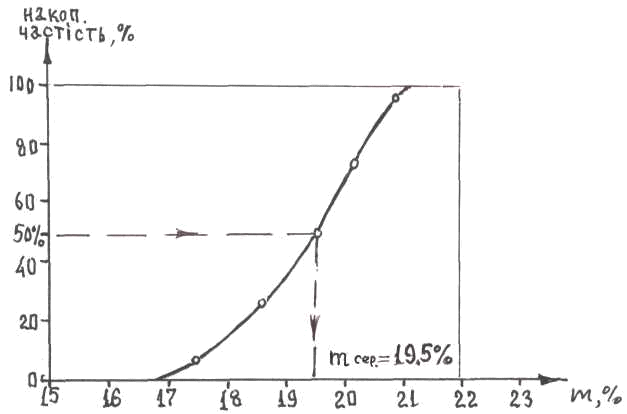

Рисунок 3.3 - Кумулятивна крива (крива накопичення)

Величина пористості, яка відповідає 50% накопиченої частковості, характеризує середню величину відкритої пористості в даній сукупності, тобто оптимальне значення відкритої пористості для конкретних умов.

3.4 Оформлення звіту

Звіт оформляється у вигляді: необхідних розрахунків і побудови графічної залежності між пористістю і проникливістю згідно даних визначення цих параметрів у всіх свердловинах і наведених в індивідуальному завданні; побудови фактичної кривої (полігону) розприділення значень відкритої пористості; кривої накопичення (кумулятивної).

Необхідно зробити порівняння одержаних середніх величин відкритої пористості різними методами, вибрати найбільш імовірне значення відкритої пористості (т) для продуктивного пласта.

КОНТРОЛЬНІ ЗАПИТАННЯ

1. Яке значення відкритої пористості використовується для підрахунку запасів, проектування і аналізів розробки родовищ нафти і газу?

2. Що розуміють під нижньою границею (кондиційним значенням) відкритої пористості?

3. Для чого використовують визначену величину нижньої границі відкритої пористості?

4. Які методи розрахунку середньої величини відкритої пористості ви знаєте?

5. Як визначається середня величина відкритої пористості, коли продуктивний пласт неоднорідний за літологічним складом і складений декількома пропластками?

6. Як визначаються середні значення відкритої пористості, якщо продуктивний пласт однорідний за літологічним складом?

7. Як визначається розрахункове середнє значення відкритої пористості по покладу?

8. Як визначається середнє значення відкритої пористості по кривій (полігону) розприділення значення?

9. Як визначається середнє значення відкритої пористості по кривій накопичення (кумулятивні криві)?
