1.9 Инструменты сварщика

Участок производственной площади, имеющий подвод сварочного тока, необходимые приспособления и инструмент, составляет рабочее место сварщика. Для сварки малогабаритных деталей и узлов этот участок устраивается в виде кабины площадью примерно 2,5X2,5 м. Для защиты окружающих от излучения дуги кабина ограждена щитами, перегородками или брезентовыми шторами, окрашенными в темные матовые тона огнестойкими красками. В кабине должны быть хорошее естественное или искусственное освещение и местная вентиляция.

Сварочные столы

В кабине для ручной и полуавтоматической сварки небольших деталей размещен сварочный стол. Крышка стола выполняется из стали или чугуна толщиной 2.0 - 25 мм, сплошной или в виде решетки. Высота рабочей поверхности стола обычно находится в пределах 0,6 - 0,8 м. Столы делаются прямоугольными и круглыми. Размеры прямоугольного стола 0,8 - 1,25X0,8. Пространство под решетчатой декой используется для размещения вентиляционных устройств, так как вредные газы, образующиеся при сварке лучше всего отсасывать снизу. Иногда стол снабжается местным освещением, шкафчиком для инструмента, колчаном для электродов и т. п. Круглый стол предназначен для установки изделий и поворота их в процессе сварки вокруг вертикальной оси. Стол имеет поворотную деку 1, которая вращается вокруг стойки основания 4. Для поворота стола в процессе сварки служит диск 2. Сварщик ногой поворачивает диск вместе со столом. Стол снабжается токосъемником 3 и колчаном 5 для электродов.

Рис.15

Рис. 15. Стол сварщика; 1 - поворотная дека, 2 - диск, 3 - токосъемник, 4 - основание, 5 - колчан для электродов

Более удобны столы - позиционеры

Инструмент сварщика

Инструмент сварщика - это совокупность орудий, употребляемых им в "производстве, а именно: сварочный инструмент (электрододержатели, горелки и др.), инструмент для зачистки шва и свариваемых кромок, для подгонки соединяемых деталей, инструмент для наладки сварочного оборудования и приспособлений и мерительный инструмент.

Для зачистки шва и свариваемых кромок в сварочном производстве применяются: молоток - шлакоотделитель представляющий собой инструмент с острыми и узкими рабочими поверхностями. Он предназначен для удаления шлаковой корки, особенно с угловых швов или швов, расположенных в узкой, глубокой разделке между кромками;

проволочные щетки используются для зачистки кромок перед сваркой и для удаления с поверхности шва остатков шлака. Щетки могут быть плоскими (широкими или узкими) или цилиндрическими (в виде кисти) для зачистки швов, расположенных в узком зазоре.

Рис.16

Инструмент для зачистки шва и свариваемых кромок: а - молоток - шлакоотделитель, б - щетка



Наряду с ручным для зачистки применяется и механизированный инструмент.

Ручные шлифовальные машинки с пневматическим или электроприводом. Зачистка кромок перед сваркой выполняется шлифовальным кругом, закрепленным на шпинделе двигателя или в ручном приспособлении. В последнем случае шлифовальный круг вращается при помощи гибкого вала, что облегчает условия работы сварщика.

При ручной дуговой сварке в руках сварщика всегда электро-додержатель — приспособление, в котором крепится сварочный электрод. Электрододержатель включен в сварочную электрическую цепь переменного либо постоянного тока На стройках, разбросанных по всей стране, подчас за тысячи километров от развитых промышленных центров, характерно применение обоих видов тока. Переменный ток, легко трансформирующийся по напряжению и передающийся на большие расстояния по ЛЭП, более экономичен. Постоянный ток от автономного источника питания электроэнергией легко может быть получен в любом, самом глухом и отдаленном месте тайги, тундры или пустыни.

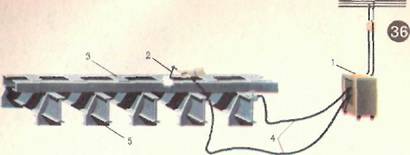

Рис.17



Существует много различных типов и моделей электрододер-жателей. Но требования к ним одинаковы: сварочный электрод должен быстро и надежно закрепляться в держателе, а после сгорания электрода оставшийся конец («огарок») должен легко удаляться; рука сварщика, в которой находится     электрододержатель, должна быть надежно защищена от случайного проникания сварочного электрического тока и от теплового нагрева самим держателем. Электрододержатели рассчитывают и изготавливают на различные максимумы тока (125, 315 и 500 А) по единому общесоюзному стандарту. В работе сварщику приходится использовать множество различного инструмента. Специальную металлическую щетку используют для очистки поверхности свариваемых кромок от следов окалины или ржавчины. Зубило необходимо для удаления корки шлака после сварки, покрывающей сварной шов и образующейся в результате сгорания обмазки сварочного электрода или флюса. Для соединения различных электрических схем, для текущего ремонта источников питания и других целей сварщику необходимы отвертка с диэлектрической ручкой, плоскогубцы комбинированные, ключ разводной, молоток.
