4. Проектирование и анализ зубчатых механизмов

4.1 Параметры зубчатого зацепления.

Зубчатые механизмы являются составной частью привода большинства современных машин и приборов. Широкое рас­пространение этих механизмов объясняется повышением быстроходности силовых приводов, надёжностью их в работе и высокой несущей способностью.

Основными параметрами колеса (рис. 4.1) являются: модуль (т=5), шаг (р), радиусы окружностей выступов (rа= 42,3), впадин (rf=38,74), основной (rь), делительной окружностей (r=45), высота головки (ha=5) и ножки зуба (hf=6,25), толщина зуба по делительной окружности (S) и ширина впадины (е). Эвольвентный профиль и окружность впадин сопрягаются переходной кривой.

Шаг зубчатого колеса по делительной окружности (р) складывается из толщины зуба (S) и ширины впадины (е): р = S + е . Он должен быть кратным длине окружности, по которой откладывается.

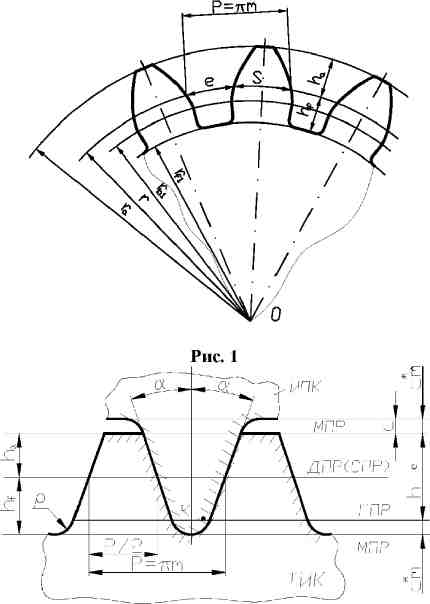

Рисунок 4.1. Параметры зубчатого зацепления.

4.2. Порядок построения зубчатого зацепления.

По вычисленным параметрам проектируемая зубчатая передача (рис. 4.6) строится следующим образом:

1. Провести осевую линию и на ней выбрать центры колес О1 и О2 , полюс зацепления Р (точка касания начальных окружностей), т.е.

(4.7)

где аw - межосевое расстояние; rw1; rw2 - соответственно радиус начальной окружности шестерни и колеса (рис. 4.7).

  1. Провести делительные и основные окружности радиусами r1,2 и rb1,2.

  2. Построить теоретическую линию зацепления как касательную к основным окружностям, проходящую через полюс зацепления Р-АВ.

  3. Построить эвольвенты зубьев 1-го и 2-го колёс.

Построение эвольвенты 1 -го колеса:

  • на основной окружности от точки А провести дугу APравную длине отрезка АР ;

  • разделить прямую АР и дугу AP' на четыре равные части. На прямой получаются точки P,1, 2, 3, 4, а на дуге -точки Р’, 1', 2’,3’ У. При этом 1P = дуге1'P'; 12 =дуге 1’2’ и т.д.;

  • такие же отрезки деления откладываются по другую сторону от точки А. На прямой отмечаются точки 5, 6, 7, 8..., на дуге - точки 5’, 6’, 7’, 8’...;

  • к радиусам О1-1’, О1-2’ и т.д. в сторону полюса восстановить перпендикуляры, на которых отложить отрезки 1’1’’=1Р, 2'2" = 2Р и т.д.

  • точки Р’, 1’, 2’, 3’, 4’, 5’, 6’, 7’, 8’, соединяем лекальной кривой. Построенную эвольвенту ограничиваем по высоте зуба в точке пересечения эвольвенты с окружностью вершин зубьев (rа1);

  • выделить практическую часть линии зацепления ab (пересечение окружностей вершин с теоретической линией зацеп­ления).

Аналогично строится эвольвента зубьев 2-го колеса.

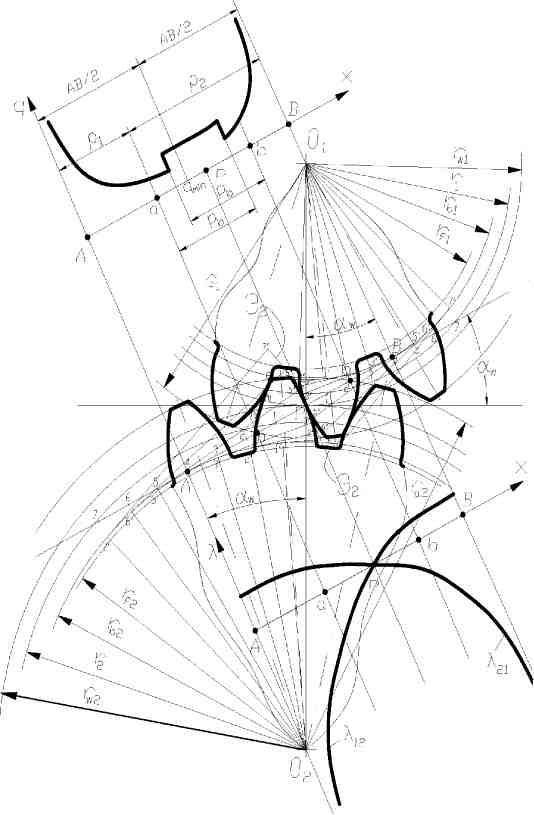

Рисунок 4.7. Построение эвольвентного зацепления.

5. Построить ножку зуба. Профиль ножки зуба колеса состоит из эвольвентной части и переходной кривой (галтели), которая соединяет эвольвентную часть с окружностью впадин. На практике пользуются упрощённым методом построения, для чего:

  • проводим окружности впадин для 1-го и 2-го колёс соответствующими радиусами rf1 и rf2;

  • от точек пересечения эвольвенты с основными окружностями в направлении O1 и O2 проводим радиальные прямые;

  • строим сопряжение этих радиальных прямых с окружностями впадин радиусом r = 0,2m .

6. Построить полный зуб, для чего:

- по дуге делительной окружности (от точки пересечения эвольвенты с делительной окружностью) отложить толщину зуба, определяемую по формуле: Sl2 =(πm/2)± 2х1,2m tgα ; и толщину впадины, определяемую по формуле: е1,2=m/2)-S1,2;

- провести оси симметрии зубьев и построить полные зубья (с левым и правым профилями) первого и второго зубчатых колёс, используя шаблон.
