    1. Оформление

Элементы карты — это ее составные части, включающие само картографическое изображение, легенду и зарамочное оформление9.

Основной элемент — картографическое изображение, т.е. содержание карты, совокупность сведений об объектах и явлениях, их размещении, свойствах, взаимосвязях, динамике. Общегеографические карты имеют следующее содержание: населенные пункты, социально-экономические и культурные объекты, пути сообщения и линии связи, рельеф, гидрографию, растительность и грунты, политико-административные границы.

Важнейший элемент всякой карты — легенда, т.е. система использованных на ней условных обозначений и текстовых пояснений к ним. Для топографических карт составлены специальные таблицы условных знаков. Они стандартизированы и обязательны к применению на всех картах соответствующего масштаба. Легенду размещают на самом листе карты. Она содержит разъяснения, истолкование знаков, отражает логическую основу и иерархическую соподчиненность картографируемых явлений. Последовательность обозначений, их взаимное соподчинение в легенде, подбор цветовой гаммы, штриховых элементов и шрифтов — все это подчинено логике классификации изображаемого объекта или процесса.

Картографическое изображение строится на математической основе, элементами которой на карте являются координатные сетки, масштаб и геодезическая основа. На мелкомасштабных картах элементы геодезической основы не показываются.

Вспомогательное оснащение карты облегчает чтение и пользование ею. Оно включает различные картометрические графики (например, на топографической карте помещают шкалу крутизны для определения углов наклона склонов), схемы изученности картографируемой территории и использованных материалов, разнообразные справочные сведения.

Каждая топографическая карта имеет три рамки. Основная рамка – внутренняя – образована линиями меридианов параллелей; в ее углах написаны географические широта и долгота. Вторая рамка - минутная; ее линии разделены на отрезки, соответствующие одной минуте величины дуги параллели или меридиана. Третья рамка – внешняя – утолщенная черная линия, отделяющая карту от элементов оснащения, помещенных на полях карты. За внешней рамкой – зарамочное оформление: над северной рамкой – номенклатура карты. Под южной частью – элементы, необходимые для работы с картой: масштаб карты, схема магнитного склонения и т.д.

Представленные для анализа карты имеют одинаковую общегеографическую основу, при этом почти все общегеографические элементы содержания отображаются традиционно, по требованиям для топографических карт идентичных масштабов. Такой же вывод можно сделать и о легендах карт (Рисунок 6, Рисунок 7, Рисунок 8), разве что для оформления карт использовался разный шрифт.

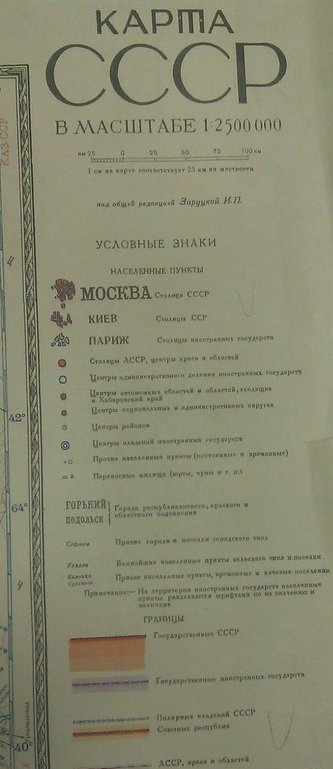

Рисунок 6 Фрагмент легенды карты СССР

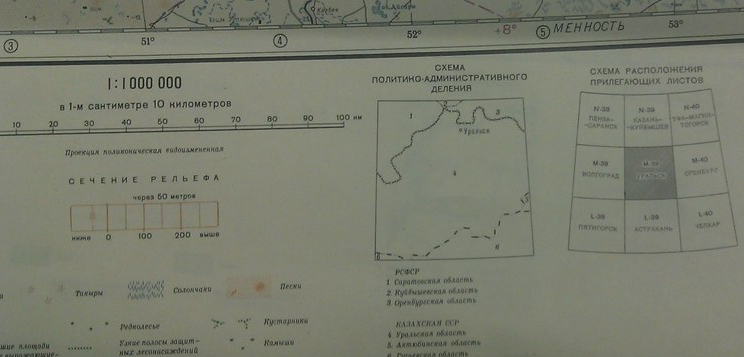

Рисунок 7 Фрагмент легенды – Уральск

Рисунок 8 Фрагмент легенды – Кале

    1. Выделение главного

Основные принципы построения представленных карт:

Назначение – карты предназначены для изучения и оценки местности.

Аудитория – карты предназначены как для специалистов, так и для широкого круга пользователей, и созданы с с расчётом на наименее подготовленных читателей.

Размер, масштаб – физический размер карты относительно отображаемой на ней территории диктует масштаб карты, очевидно, что для территории СССР был выбран самый мелкий масштаб.

Полнота карты – карты содержат ряд обязательных элементов, таких как заголовок, легенда, масштабная линейка и стрелка севера. На картах достаточно необходимой информации для того, чтобы читатель карты полностью понимал ее содержание.

Визуальный баланс – тело карт является доминирующим элементом, на картах нет больших пустых пространств, элементы карты размещены с большой гибкостью.

Цветовое оформление –холодные цвета (оттенки голубого, зелёного и светло-серого) используются для фоновой информации, а тёплые цвета (красный, жёлтый и чёрный) привлекают внимание читателей карты.

Листы топографических карт имеют вид трапеций, стороны которых - линии меридианов и параллелей10. В зависимости от масштаба листы карт имеют в угловой мере разные размеры.

Номенклатура листа карты масштаба 1:1000000 слагается из обозначений ряда (заглавными буквами латинского алфавита к северу и югу от экватора) и колонки (арабскими цифрами с запада на восток от меридиана 180. Номенклатура листов карт масштаба 1:500000 состоит из номенклатуры листа карты масштаба 1:1000000 с добавлением обозначений соответствующих листов.

На картах показываются:

- математические элементы карт (рамки листов, прямоугольная и картографическая сетки или их выходы по рамкам, оцифровка сеток);

- опорные пункты;

- гидрография и гидротехнические сооружения;

- населенные пункты;

- промышленные, сельскохозяйственные и социально-культурные объекты;

- дорожная сеть и дорожные сооружения;

- рельеф;

- растительный покров и грунты;

- границы и ограждения.

На картах масштабов 1:500000 и 1:1000000, кроме того, показываются изогоны, точки и районы аномалий магнитного склонения, полярные круги, тропики и морские пути.

На картах всех масштабов применяются следующие подписи:

- собственных названий населенных пунктов, железнодорожных станций, пристаней, морей, рек, озер и других объектов гидрографии, горных систем, хребтов, вершин, ледников, перевалов, болот, песков, лесов, солончаков и т.п.;

- пояснительные - для дополнительной характеристики или для пояснения сущности изображенных на карте объектов и элементов местности (вид и специализация промышленных и сельскохозяйственных предприятий, сооружений и строений, породы деревьев, качество покрытия дорог, характеристика качества воды в озерах, колодцах, источниках и т.д.);

- численные характеристики высот опорных пунктов и точек местности, урезов воды, глубин водоемов, горизонталей, курганов, валов, обрывов, водопадов, выемок, колодцев, ширины рек, дорог, оврагов и просек, высот деревьев, размеров и грузоподъемности мостов, паромов и т.д., а также возвышающихся над окружающей местностью объектов, высоты которых даются на картах.
