- •1.Металлы и неметаллы как хим.Эл-ты.Физич. И химич.Св-ва.
- •2.Типы связей в металлах и неметаллах.
- •3.Кристалл и кристаллическая решетка.
- •4.Системы и характеристики крист.Решеток.
- •5.Анизотропия и полиморфизм кристаллов и поликристаллов.
- •6.Дефекты реальных кристаллов.
- •7.Строение неметаллических материалов.
- •12)Пластическая деформация монокристаллов и поликристаллических материалов.
- •13)Деформационное упрочнение и разрушение материала.
- •15)Влияние пластической деформации на структуру и св-ва материалов.
- •16)Понятия о сплаве, хар-тер взаимодействия компонентов в сплавах.
- •17)Основные и промежуточные фазы в сплавах.
- •18)Понятие и диаграмме состоянии сплавов, правило фаз и отрезков.
- •19)Диаграммы состояния с полной нерастворимостью и неограниченной растворимостью компонентов в твердом состоянии.
- •20)Диаграммы состояния с ограниченной растворимостью компонента в тв.Сост-нии и с образование хим.Соединения.
- •22)Механич. Св-ва материалов.
- •24)Компоненты, фазы и структурные составляющие диаграммы «железо-углерод»
- •25)Классификация и маркировка углеродистых сталей.
- •26)Легированные стали и их маркировка.
- •27)Классификация и маркировка чугунов.
- •28)Графитные чугуны. Структура и св-ва.
- •29) Превращение в стали при нагреве:
- •30)Превращения в стали при охлаждении.
- •31)Отжиг, закалка, отпуск стали.
- •32)Термомеханич.Обработка металлич.Сталей.
- •33)Общая хар-ка процессов химико-термич.Обработки.
- •34.Цементация и азотирование сталей
- •35.Нитроцементация сталей, диффузионное насыщение сталей Мет и Немет
- •36.Конструкуционная прочность материалов
- •37.Методы повышение конструкционной прочности материалов
- •38.Углеродистые и легированные стали с высокими показателями статической и циклической прочности.
- •39.Стали с улучшенной обрабатываемостью резанием, металлические материалы с высокой пластичностью.
- •40.Стали для сварки, железоуглеродистые литейные сплавы.
- •41.Материалы для режущих и мерительных инструментов.
- •42. Материалы для деформирующих инструментов.
- •44.Жаростойкие материалы.
- •45)Жаропрочные материалы.
- •46)Сплавы на основе алюминия.
- •47)Сплавы на основе меди.
- •48)Сплавы на основе титана.
- •49)Общая хар-ка пластмасс.
- •50)Термопластичные пластмассы.
- •51)Термореактивные пластмассы.
- •52)Общая хар-ка композиционных материалов.
- •53)Металлич.Композиционные материалы.
- •54)Полимерные и кермамич. Композиционные материалы.
19)Диаграммы состояния с полной нерастворимостью и неограниченной растворимостью компонентов в твердом состоянии.
При фазовом переходе расплав - кристаллическая фаза наиболее распространены системы эвтектического типа ( с полной взаимной нерастворимостью или с частичной растворимостью компонентов в твердом состоянии), а также системы, обладающие неограниченной взаимной растворимостью в жидком и твердом состояниях. Несколько реже встречаются смеси, образующие молекулярные соединения в твердом состоянии, и смеси, имеющие на диаграмме равновесия точки перитектики. Основными требованиями к жидким хладоагентам, используемым при контактной фракционной кристаллизации, являются химическая инертность по отношению к расплаву и полная взаимная нерастворимость с фракционируемой смесью. Диаграммы состояния, с полной взаимной нерастворимостью компонентов в твердом состоянии, образуют, например, серебро и свинец, окись кальция и окись магния, а также некоторые другие системы. Однако полная взаимная нерастворимость двух веществ в твердом состоянии встречается сравнительно редко. Чаще наблюдается образование более или менее ограниченных твердых растворов.
Диаграмма
состояния сплавов, испытывающих фазовые
превращения в твердом растворе.

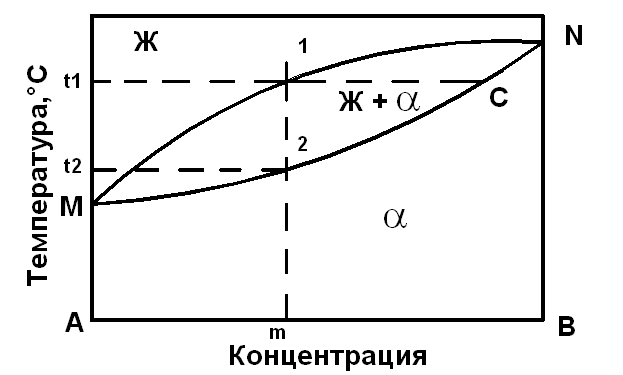

Диаграмма
состояния сплавов с неограниченной
растворимостью.
20)Диаграммы состояния с ограниченной растворимостью компонента в тв.Сост-нии и с образование хим.Соединения.
а — диаграмма состояния сплавов с ограниченной растворимостью компонентов в твердом состоянии; б — кривые охлаждения типичных сплавов.
21)Связь диаграмм сост-ния со св-вами сплавов.
Между видом диаграммы состояния и свойствами сплава должна существовать определенная связь. На рис. приведены четыре основных типа диаграмм состояний и соответствующие им закономерности изменения свойств сплава с изменением концентрации :
При образовании смесей (рис. а) Свойства сплава изменяются по линейному закону. Следовательно, значение свойств сплава находятся в интервале между свойствами чистых ком понентов.
При образовании твердых растворов (рис. б)свойства сплава изменяются по криволинейной зависимости, причем некоторые свойства, в первую очередь электросопротивление, могут значительно отличаться от свойств компонентов. Следовательно, при образовании механической смеси электросопротивление повышается незначительно, при образовании твердого раствора — весьма сильно. Поэтому распад твердого раствора на две (или более) фазы приводит к повышению электропроводности.
При образовании ограниченных твердых растворов (рис. в ) свойства в интервале концентраций, отвечающем однофазным твердым растворам, изменяются по криволинейному, а в двухфазной области диаграммы — по прямолинейному закону, причем крайние точки на прямой являются свойствами чистых фаз, предельно насыщенных твердых растворов, образующих данную смесь.
При образовании химического соединения на диаграмме концентрации — Свойства (рис. г) концентрации химического соединения отвечает максимуму (или минимуму) на кривой (в данном случае перелом прямой). Эта точка перелома, соответствующая химическому соединению, называется сингулярной (особой) точкой. По диаграмме состав —свойства находим стехиометрическое соотношение компонентов данного химического соединения определяя, какой концентрации отвечает сингулярная точка.
