Подключение к инструментальному оу термопары.
;
;
;
;
;
;
;
RT- терморезистор с отрицательной ТКС (полупроводник)
Основная проблема – учет температуры холодных концов термопары.
Подключение к инструментальному оу тензорезистивного моста.
ИУ – прецизионное устройство для усиления дифференциальных напряжений, которое оптимизировано для работы в тяжелых условиях (большие уровни шумов и перепады температур) и предназначено для выполнения высокоточных измерений.

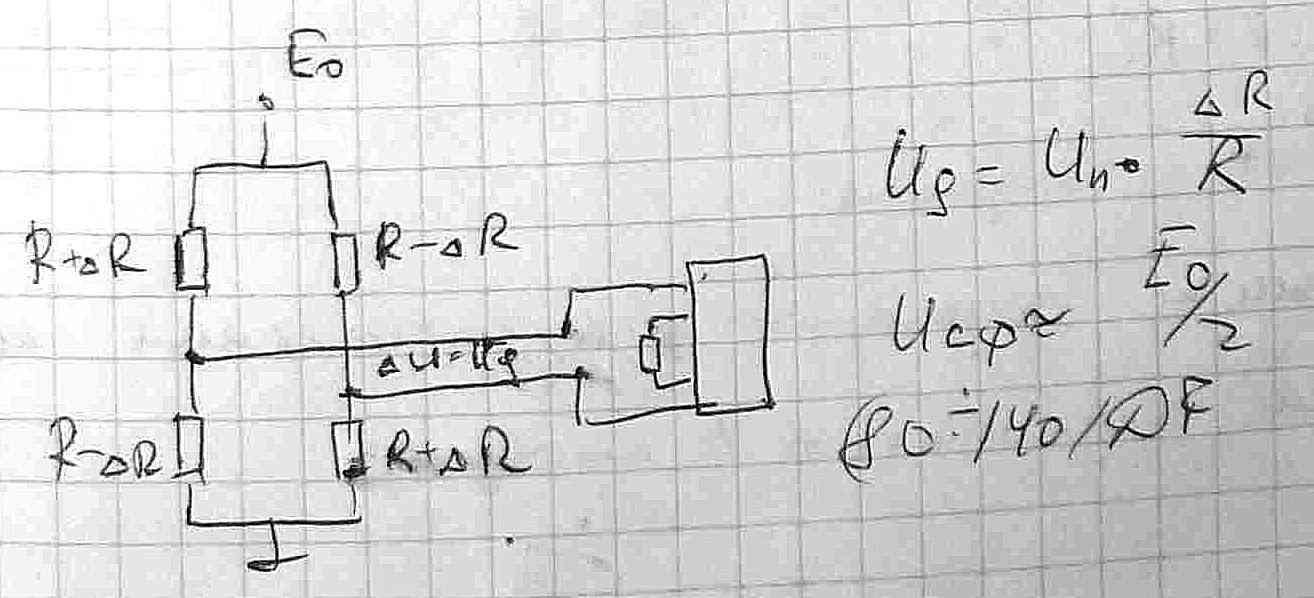

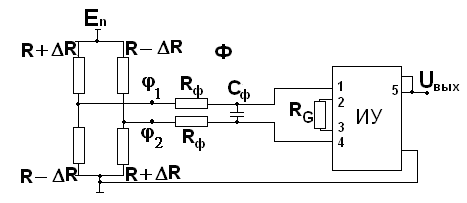

Схема вкл-я ИУ с тензорезистивным мостом:
Резисторы включают так, чтобы у 2-х из них при деформации сопротивление
увеличивалось, а у 2-х уменьшалось.
Обязательным условием является работа в пределах упругих деформаций:
Uвых.моста
=
EП - выбираем образцовым;
Откуда
следует, что Uвых.моста
прямо пропорционально
ф – фильтр
Rф и Сф образуют ФНЧ
Rф – сопр-е ф-ра.
Если инструментальный усилитель имеет однополярное питание, то ставится делитель, с помощью которого задается середина шкалы.
Изолирующие оу. Область применения. Использование в медицинских приборах.
Изолированные усилители применяются для гальванического развязывания и являются измерительными.
Области применения:
1.Где нужно развязать оборудование от высокого напряжения (медицина);
2.Для измерения малых токов и напряжений при большой помехе на цепях питания на земле;
3.Там, где приходится измерять малые токи и напряжения при больших помехах
4.Защита персонала;
5.Для исключения влияния отдельных частей схемы по общим шинам(земля, питание). Тем самым увеличивается чувствительность и надежность схемы в целом.
Гальваническая развязка обеспечивает изоляцию по постоянному току, нет резистивной связи, а есть емкостная и др.

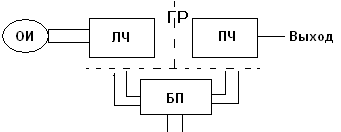

Функц-я сх-а изолир-о усил-я:
ПЧ - правая часть, ЛЧ – левая часть, БП – блок питания, ОИ – объект исследования, ГР – гальваническая развязка;
ЛЧ – ОУ, чаще инструментальный ОУ, т.к. он хорошо работает с датчиками (тензо, термопары и др.), там стоит модулятор.
ПЧ – демодулятор (ОУ с фильтром, пассивная схема, как правило, не используется).
БП д/б гальванически развязан.
ГР – емкостная развязка, по ней можно передавать короткие импульсы, чаще всего там стоит ШИМ.
Трансформаторная
развязка – погрешности трансформатора
определяются индуктивным сопротивлением
(чем
больше
,
тем меньше
).
Оптронная развязка – светодиод, световой транзистор(через световой поток)
Виды модуляции
1. Амплитудная;
2. ШИМ-модуляция
;
;
3.Частотно-импульсная модуляция.
Блок питания (БП):
1.ЛЧ и ПЧ может иметь свои БП, тогда питание д/б изолированным и БП должны иметь разные заземления и связей между блоками нет.
БП
делается со стороны выхода (ПЧ), подается
на БП, после БП формируется 2питания
напряжения, которые гальванически
развязаны.
БП используется для синхронизации модулятора в ЛЧ и демодулятора в ЛЧ на одной частоте.

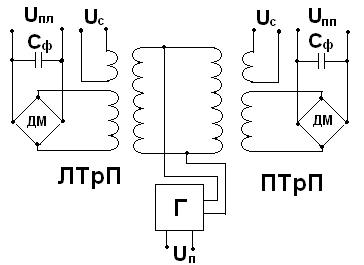

ЛТрП – трансформатор, который питает левую часть;
ПТрП – трансформатор, который питает правую часть.
-
общее напряжение питания(обычно подается
слева), Г – генератор частоты(50 Гц и
выше) – минимизированные размеры.
Вторичные обмотки трансформатора
обеспечивают питание. ДМ
-
диодный мост (полупериодный преобразователь).
СФ
– емкость фильтра.

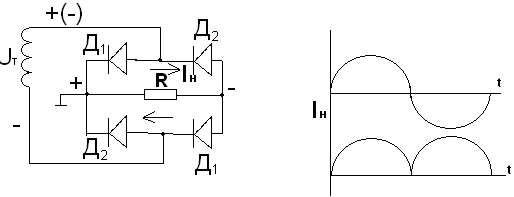

Схема диодного моста:
UC – напряжение синхронизации

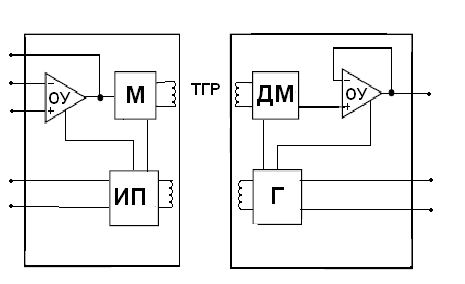

Пример AD215
Частота стала больше. Значит, можно уменьшить габариты трансформатора.
Фирма ТИП |
ISO 103 BB |
AD 215 |
HCP 7800 |
Изол. тип |
емкостная |
Трансф. |
Оптопара |
Эффект. Напр-е 1 сек, кВ |
1,5 |
1,5 |
1,125 |
Сопр-ие, Ом |
10 в 12-ой |
2*10 в 12-ой |
10 в 12-ой |
Емкость, пФ |
9 |
5 |
140 |
Спад ЧХ на ур. 3дБ |
20кГц |
120кГц |
85кГц |
Нел-ть |
0,025% |
0,005% |
0,1% |
