4. Основные технические характеристики оу (статические). Прецизионные оу.

1) Коэффициент усиления:

,

2) Коэффециент ослабления синфазного сигнала:

,

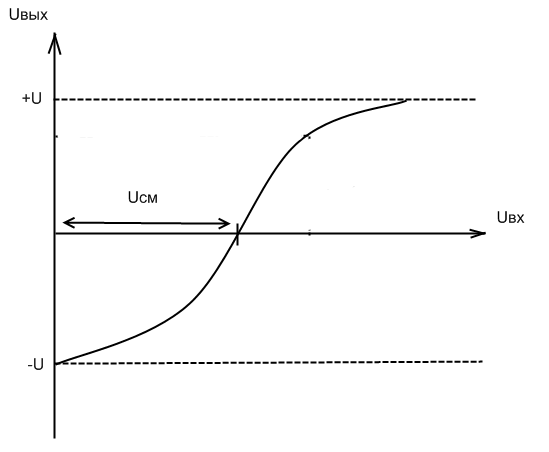

3. Напряжение смещения:

- это , которое нужно подать на вход, чтобы получить на выходе 0.

4. Температурный дрейф напряжения смещения и разности входных токов:

Выражается в милливольтах на градус цельсия , временной дрейф

5) Входные токи:

Входной ток смещения равен среднему арифметическому значению двух входных токов ОУ при выходном напряжении, равном нулю

Разность входных токов – абсолютное значение разности токов двух входов ОУ при выходном напряжении, равном нулю

может меняться от 1% до 50%

6) Коэффициент влияния питания:

— смещение нуля при изменении симметрии питания. Два одинаковых источника не вызывают смещение нуля.

7) Входное сопротивление – сопротивление ОУ по отношению к входному сигналу. Следует различать дифференциальное входное сопротивление, т.е. сопротивление между двумя входными выводами, и синфазное входное сопротивление, т.е. сопротивление между объединенными обоими выводами входов и «землей».

8) Малый сигнал – 10% от мах значения.

Статические характеристики – характеристики ОУ при I = const или f ~ 50Гц.

1.Дифференциальный (разностный) вх. сигнал - разность напряжений на входах

U_вх.диф = U⁺_вх – U^-_вх

2.Синфазный входной сигнал

U_{вх. сф}=(U⁺_вх–U^-_вх)/2 ~ U⁺_вх (считается , что U⁺_вх ~ U^-_вх)

3.Предельные вх. напряжения – напряжения, которые не вызывают нарушений работы ОУ

4.Коэффициент усиления К_у = ΔU_вых /ΔU_{вх. диф} (от 10⁴ до 10⁷ )

5.Напряжение смещения U_см – это напряжение, которое надо подать на вход ОУ, чтобы получить ноль на выходе U_вых = 0

6.Среднетемпературный дрейф U_см – изменение U_см от температуры (от 10 мкВ/ ^oC до 20 мкВ/^oC)

7.Временной дрейф U_см [мкВ/ ед.времени]

8.Диапазон синфазных U_вх – диапазон сф. U_вх , в которых U⁺_вх лежит в опред. пределах.

9.Коэффициент ослабления синфазного сигнала M_сф (КОСС) - показывает, какое значение диф. вх. напряжения ΔU_{вх диф} следует приложить ко входу усилителя, чтобы скомпенсировать усиление входного синфазного сигнала. Можно определить как отношение К_у к коэф. передачи синфазного сигнала. Часто употребляется логарифмическая мера определения КОСС

L_сф = 20 lg |U_сф/ΔU_{вх диф} | = 20 lg |K_y / K_c| ( от 60 до 120 дБ )

10.Малый сигнал – сигнал считается малым , если увеличение его в 2 раза не приводит к изменению исследуемого параметра.

Макс.вх. напряжение U_{вых. мах}

Средний вх. ток I_вх = (I⁺_вх + I^-_вх ) /2 , I⁺_вх , I^-_вх измеряются при таком U_вх , при котором U_вых = 0.

Разность вх. токов ΔI_вх = | I⁺_вх - I^-_вх | , измеряется при U_вых = 0 (от 1% до 50% от I_вх)

Входное сопротивление - сопротивление со стороны одного из входов ОУ, в то время как другой заземлен.R_вх = ΔU_{вх диф} /ΔI_вх (от 10 до 100 кОм)

R_вых = ΔU_вых /ΔI_вых (около 100 Ом)

Коэффициент влияния нестабильностиисточников питания (К _в.и.п.) – отношение изменения э.д.с. смещения к вызвавшемуего изменению одного из питающих напряжений.

К _в.и.п. = ΔU_см/ ΔU_п [ от 1 до 100 мкВ/В ].

Прецизионные ОУ.

Прецизионные ОУ характеризуются суммарной погрешностью не более долей процента и при среднем быстродействии имеют высокий коэффициент усиления напряжения, малое напряжение смещения нуля, большой коэффициент подавления синфазного сигнала, малый входной ток и низкий уровень шума.

Выделяют виды прецизионных ОУ:

а) precision (U_смещ < 1 мВ);

б) high precision (U_смещ < 100 мкВ);

в) ultrahigh precision (U_смещ < 10 мкВ);

г) chopper – усилители с прерыванием сигнала (U_смещ < 5 мкВ), модуляция/демодуляция, дрейф нуля – 0,04-0,01 мкВ на С, имеют маленькие входные токи.
