Классификация проекций по виду нормальной картографической сетки
Группы картографических проекций |
||
А |
К |
Ц |
Параллели постоянной кривизны |
||
Азимутальные |
Конические |
Цилиндрические |
Псевдоазимутальные |
Псевдоконические |
Псевдоцилиндрические (полицилиндрические) |
Полиазимутальные |
Поликонические |
|
Параллели переменной кривизны |
||
Полиазимутальные |
Поликонические |
Полицилиндрические |
Проекции базовых классов (азимутальные, конические, цилиндрические) имеют ортогональную сетку. В них главные направления ориентированы по меридианам и параллелям. Изоколы в нормальной ориентировке совпадают с параллелями, а в косой и поперечной — с альмукантаратами. В нормальной ориентировке одна проекция базового класса отличается от другой только промежутками между параллелями (альмукантаратами).
Такая структура классификации облегчает запоминание классов проекций и изучение их свойств.
--------------------------------------------------------------------------------------------------------
31. Проекции Северного и Южного полушарий Земли, их графическое построение.

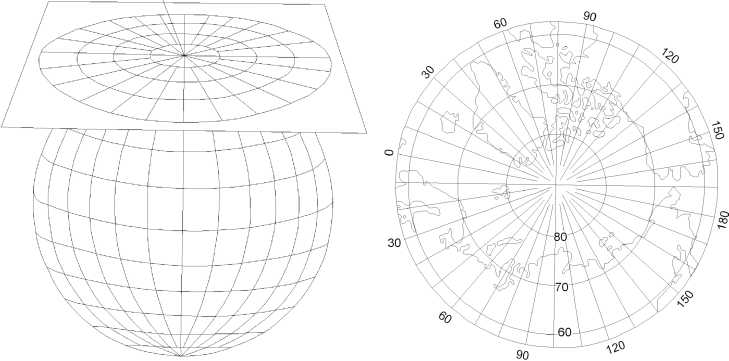

Карты Северного и Южного полушарий обычно строят в нормальной равнопромежуточной азимутальной проекции. Макет карты Северного полушария дан на рис., а Южного полушария — (то же самое, только южное полушарие). В Северном полушарии сосредоточена большая часть суши Земли. Тем не менее 61 % его поверхности покрывает вода океанов. Карты Северного полушария удобны для наглядного отображения пространственных природных контрастов: различий между тропической экваториальной и полярной зонами, контрастов в тепле и холоде, влажности и сухости, постоянстве и неустойчивости климата и т. п. В этой проекции на картах хорошо отображается граница круглогодичного существования паковых льдов, внутри которой находится Северный полюс, зоны сплошной, а южнее за ними — островной вечной мерзлоты, зоны разнообразной продуктивности — от наименьшей продуктивности внутри Северного полярного круга, до наибольшей — у экватора. В Южном полушарии водная поверхность занимает 81 %. Карты Южного полушария удобны для отображения разнообразных взаимосвязей Южного океана с Антарктидой, Австралией, Южной Америкой и Африкой. Эта же проекция может применяться для карт северного и южного звездных полушарий, а также для построения карт соответствующих полушарий других планет и их спутников. В нормальной равнопромежуточной азимутальной проекции нет искажений на полюсах. Частный масштаб длин по меридианам равен 1. Частный масштаб длин по параллелям изменяется от 1 (на полюсах) до 1,571 (на экваторе). Полушария ограничены экватором. Максимальные искажения углов имеют место на экваторе и приближаются к 26˚. 1. На карте полушарий нет искажений всех видов в центральной точке, совпадающей с северным полюсом. 2. По характеру искажений проекция относится к равнопромежуточным проекциям. В пределах карты значения (р-1) изменяются от 0% в центральной точке полюса до +57% на периферии, а значения w , соответственно, от 0° до 25°,7. 3. Проекцию следует применять для карт северного полушария, на которых искажения площадей и углов должны быть одного порядка и требуется сохранить длины вдоль всех меридианов
|
. 4. Проекция может применяться также для карт южного полушария и для карт звёздных полушарий. |
---------------------------------------------------------------------------------------------------------
