5. Проектирование полевых дорог

Основное назначение полевой дорожной сети заключается в обслуживании производственных процессов на полях севооборотов и других участков в полевой период и обеспечение их транспортными связями между собой и с хозяйственными центрами

По назначению полевые дороги делятся на основные, выполняющие роль внутрихозяйственных магистралей и дополнительные, примыкающие к основным и предназначенные для перевозки грузов с соседних полей, ферм и обслуживания сельхозтехники.

Размещение полевых дорог должно быть учтено с расположением лесных полос, границ севооборотов, летних выпасов, рельефом местности и гидрографической сетью.

Ширина полевых дорог принимается равной 5-8 м для основных магистралей и 3-4 4 м для дополнительных. Не рекомендуется проектировать дороги на участках со слабыми грунтами, солонцах, на склонах и т.д.

Во всех случаях при проектировании дорог следует стремиться к минимальному отводу пахотных земель.

6. Определение площади угодий

Аналитический способ определения площадей

В этом способе площади земельных участков вычисляются по результатам измерений углов и линий непосредственно на местности или по их функциям (координаты, приращения координат).

Наиболее распространенным алгоритмом вычисления площадей земельных участков аналитическим способом является алгоритм вычисления площадей по координатам вершин.

Площади земельных участков аналитическим способом вычисляются по формулам:

(3)

(4)

Если внимательно посмотреть на разности в формулах (3) и (4), то можно получить контроль правильности вычисления площадей (только для замкнутого полигона):

(5)

Аналитический способ вычисления площадей по непосредственно измеренным величинам на местности или их функциям является наиболее точным, т.к. здесь отсутствуют ошибки графических построений, присущие графическим методам определения площадей участков по планам или картам.

Площадь угодий определена с помощью ГИС MapInfo по координатам поворотных точек границ контров.

7. Составление баланса земель по угодьям

Баланс земель – это система показателей, которая отражает наличие всех видов угодий.

Рисунок 1 - Смежные землепользователи

Смежные землепользователи:

АВCD - поселок Степной;

DEFGHIJKLMN – Совхоз Большевик;

NOP – совхоз Граничный;

PQA – совхоз Верх-Ирменский.

При составлении плана внутрихозяйственного землеустройства указывается площадь всех угодий (табл.4).

Таблица 4

Баланс земель по угодьям

Наименование угодий	Площадь, га	Удельный вес , %
Земли под фермы	11,84	0,6
Земли под склады, гаражи, ремонтные базы и т.д.	5,11	0,3
Земли под лесами	29,17	1,5
Земли под водоемами, реками и каналами	15,49	0,8
Земли под полевыми дорогами, скотопрогонами	3,71	0,2
Земли под сельхозугодьями:	1772,33	88,9
-сенокос	764,73	38,4
-севооборот	607,00	30,4
-пастбище	383,85	19,3
-сад	16,75	0,8
Рекреационные земли	42,25	2,0
Земли общего пользования	113,10	5,7
Итого	1993,59	100

За 100% принимается сумма всех площадей земельных угодий землепользования. При составлении баланса земель по угодьям необходимо помнить, что ширина полосы отвода земли для железной дороги устанавливается не более 60 метров, максимальная ширина полосы отвода для автомобильных дорог зависит от категории дороги и устанавливается в пределах примерно от 20 до 40 метров, газопроводов - 4 м, нефтепроводов - 6-12 м.

8.РАСЧЕТ РАССТОЯНИЙ СРЕДНИХ ГРУЗОПЕРЕВОЗОК И КОЭФФИЦИЕНТА КОМПАКТНОСТИ ХОЗЯЙСТВА

При подсчете транспортных затрат, а также при оценке компактности хозяйства и условий управления вычисляют средние расстояния от усадьбы до массивов сельскохозяйственных угодий.

Для этого по плану (карте) измеряют расстояния S₁, S₂,..., S_n от усадьбы по дорогам до центра тяжести отдельных земельных участков и вычисляют их площади P₁, P₂,..., P_n.

Среднее расстояние определяют как среднее весовое по формуле:

(6)

Границы полей совмещены с дорогами и защитными лесополосами. Данные измерений и дальнейших вычислений представлены в табл.5

Таблица 5

Расстояние средних грузоперевозок

№№ полей	Площадь (Р) полей (га)	Расстояние (S) от полей до усадьбы, (км)	S*P
1	59,6	2,6	154,96
2	60,0	2,1	126,0
3	60,1	1,6	96,16
4	62,6	1,1	68,86
5	62,1	0,6	37,26
6	61,2	2,2	134,64
7	60,8	1,9	115,52
8	60,8	0,3	18,24
9	59,1	2,9	171,39
10	60,4	2,9	175,16
Итого	606,7		1098,19

Коэффициент компактности хозяйства можно определить по формуле:

, (7)

где П - периметр хозяйства в м;

Р - общая площадь, в м².

Значение коэффициента компактности должно быть близким к единице.

В нашем проекте, в соответствии с коэффициентом компактности, видно, что все угодья расположены компактно, в среднем, на расстоянии 1,8 км, что соответствует нормам.

9.ПОДГОТОВКА ДАННЫХ ДЛЯ ВЫНОСА ПРОЕКТА ЗЕМЛЕУСТРОЙСТВА НА МЕСТНОСТЬ

Вынос в натуру может быть выполнен следующими способами: прямая угловая засечка, обратная засечка, комбинированная засечка, линейная засечка, полярный метод, аналитическая сеть, теодолитный ход и другие. При этом все построения должны опираться на пункты государственной геодезической сети или на пункты сетей сгущения. В практике выноса в натуру сельхозугодий применяются:

-прямая угловая засечка, она выполняется не менее чем с трех пунктов, углы при выносимом межевом знаке (угол ₁ и ₂) должны быть не 30 и не 150. Длины сторон S₁, S₂, S₃ до 1000 м.

Рис. 2. Прямая угловая засечка

Углы _1, _2, _3, _{4 –} определяются как разница дирекционных углов_,

Точность выноса характеризуется:

; и ………………….. (8)

где

, , - расстояние от исходных пунктов до выносимой точки;

- ошибка отложения (измерения) угла;

- абсолютная ошибка положения пункта;

- 206265 радиан в секунду;

, - углы засечки.

- Полярный способ, для выноса на местность межевого знака этим способом откладываются углы и расстояния.

Рис. 3. Полярная засечка

Точность способа:

, (9)

где

- ошибка отложения (измерения) линии;

- ошибка отложения (измерения) угла;

- абсолютная ошибка положения пункта;

- 206265 радиан в секунду;

• Ход полигонометрии:

Рис.4.

………….. - ломаный ход; (10)

…………… - вытянутый ход, (11)

где n – количество число пунктов

- ошибка отложения (измерения) линии;

- ошибка отложения (измерения) угла;

- 206265 радиан в секунду;

- сторона хода

- ошибка положения пункта;

Все разбивочные данные, получаются в результате решения обратных геодезических задач и наносятся на разбивочный чертеж.

Закрепление границ землепользования, вынесенных, согласно проекта, на местность, осуществляется межевыми знаками. Ими закрепляются все углы поворота границ данного землепользования, а также прямые участки границ - при этом расстояние между соседними межевыми знаками не должно превышать 400 - 450 м при наличии прямой видимости.

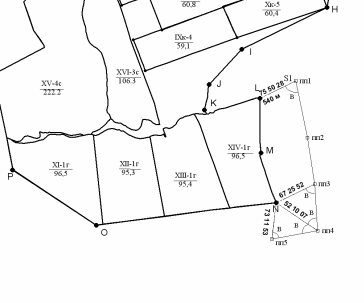

Рис. 5. Разбивочный чертеж

ЗАКЛЮЧЕНИЕ

В соответствии с заданием были запроектированы границы землепользования (крестьянского хозяйства). Площадь землепользования в соответствии с запроектированными границами составляет 2005,53 га.

Производственное направление хозяйства – животноводческое. В связи с этим, были запроектированы следующие производственные центры: 1) фермы КРС мясного направления на 400 голов площадью 9,22 га; 2) земли под гаражи и пунктами технического обслуживания, площадью = 1,85 га. Площадь каждого из них была рассчитана по установленным формулам.

В проекте были запроектированы: две севооботора полевой и кормовой. Полевой севооборот – 5 полей общей площадью 521,77 га, (min P = 47,37га, max P = 58,72га); кормовой севооборот – 6 полей общей площадью …(min P = 47,37га, max P = 58,72га).

Рассчитаны средние расстояния перевозки грузов (зерна) до склада. Среднее расстояние составило 3.3 км, что является оптимальным расстоянием, способствующим уменьшению общих затрат.

Для обеспечения жизнедеятельности КРС запроектированы:

сенокосы -3 поля общей площадью 935,02 га.

пастбища -4 поля поле общей площадью 383,05 га.

Площадь пастбищ была также рассчитана по нормативам.

Для наибольшей эффективности был запроектирован летний лагерь, находящийся непосредственно на пастбище. Между летним лагерем и фермой обустроен скотопрогон шириной 20 м.

Усадьба запроектирована в центре землепользования с целью уменьшения затрат на транспортировку. В проекте запроектированы полевые дороги. Конфигурация землепользования характеризуется коэффициентом компактности, представляющим отношение фактического периметра землепользования (отдельного чересполосного участка) к периметру квадрата той же площади, чем он ближе к 1, тем наиболее рационально сформирован участок, для нашего землепользования он равен 0,928, что свидетельствует о рациональном формировании данного землепользования. Составлен баланс земель.

Для улучшения экологической и эстетической ситуации были запроектирована рекреационная зона. Составлен проект выноса в натуру поворотных точек границы хозяйства.

СПИСОК ЛИТЕРАТУРЫ

1. Землеустроительное проектирование/ С.Н. Волков, В.П. Троицкий, Н.Г. Колоткин и др.. - М.: Колос, 1998. – 632 с.

2. Землеустроительное проектирование/ С.Н.Волков,А.И.Гавриленко,С.И.Носов и др. - М. : Колос, 1997. - 605 с.

3. Неумывакин, Ю. К. Геодезическое обеспечение землеустроительных и кадастровых работ : справ. пособие / Ю. К. Неумывакин, М. И. Перский. - М. : Картгеоцентр - Геодезиздат, 1996. - 343 с.

4. Ушкуронец Л. М., Киселева А. О. Проект внутрихозяйственного землеустройства: метод. пособие. - Новосибирск: СГГА, 2010 – 44 с.

5. Федеральный закон «О землеустройстве» от 18.06.2001 № 78 – ФЗ.

6. Земельный кодекс РФ от 25.10.2001 № 136 – ФЗ

ПРИЛОЖЕНИЕ А

ЗАДАНИЕ НА СОСТАВЛЕНИЕ ПРОЕКТА ВНУТРИХОЗЯЙСТВЕННОГО ЗЕМЛЕУСТРОЙСТВА

«УТВЕРЖДАЮ»

Глава КФХ:_________/ Тарасов А. С.

«20» декабря 2012 г.
