1.1.4. Формат sdds (Sony Dynamic Digital Sound).
Формат разработан фирмой Sony Corporation в 1994 году. Наименее распространен (практически только в сети кинотеатров фирмы Sony в Северной Америке). Отличительная особенность формата - пять заэкранных каналов - L, LC, С, RC, R. Таким образом общее число каналов формата - восемь (левый; левый центральный, центральный, правый центральный, правый, низких частот, левый окружения, правый окружения).
Однако фильмов с восьмиканальной фонограммой насчитывается лишь несколько десятков, чаще всего же дополнительные заэкранные каналы образуются от традиционных L, С, R. Такой формат рекомендуется для залов с очень широким экраном. При этом дополнительные заэкранные каналы позволяют избавиться от провалов звука, возникающих в традиционной системе с тремя заэкранными каналами из-за большого разноса динамиков. При воспроизведении цифровых фонограмм других форматов процессор SDDS сам формирует недостающие каналы. Цифровой поток записывается в узкой полосе между перфорациями и краем кинопленки с обеих сторон, что способствует увеличению помехозащищенности фонограммы.
При всех видимых преимуществах, которые цифровые форматы звукозаписи дают над применявшимися несколько лет назад аналоговыми форматами, система SDDS является уникальной по своим возможностям и превосходит все известные системы по таким параметрам, как количество каналов, встроенная цифровая защита (повтор, кодирование) и техника звукового кодирования. В то время, как другие известные цифровые форматы имеют максимум 6 каналов, SDDS может вместить до 8. SDDS использует более высокий уровень цифрового кодирования или коррекции ошибок для того, чтобы сохранить цифровой звук в местах склейки или дефекта пленки без видимого перехода на аналоговую или оптическую фонограмму. Кроме этого SDDS использует оригинальную технологию снижения шумов, известную как ATRAC.
Расширенная конфигурация записи звука, используемая SDDS, имеет свои корни в ранних больших широкоэкранных звуковых форматах. В 50- годах использовались технологии "Синерама" и "Todd АО" 70 мм. Каждая из этих систем использовала 5 заэкранных полноформатных звуковых источников и один моно канал окружающего звука (Surround), что фактически давало зрителю ощущение 6 каналов. В дальнейшем в технологии 70 мм, центральный левый (LC) и центральный

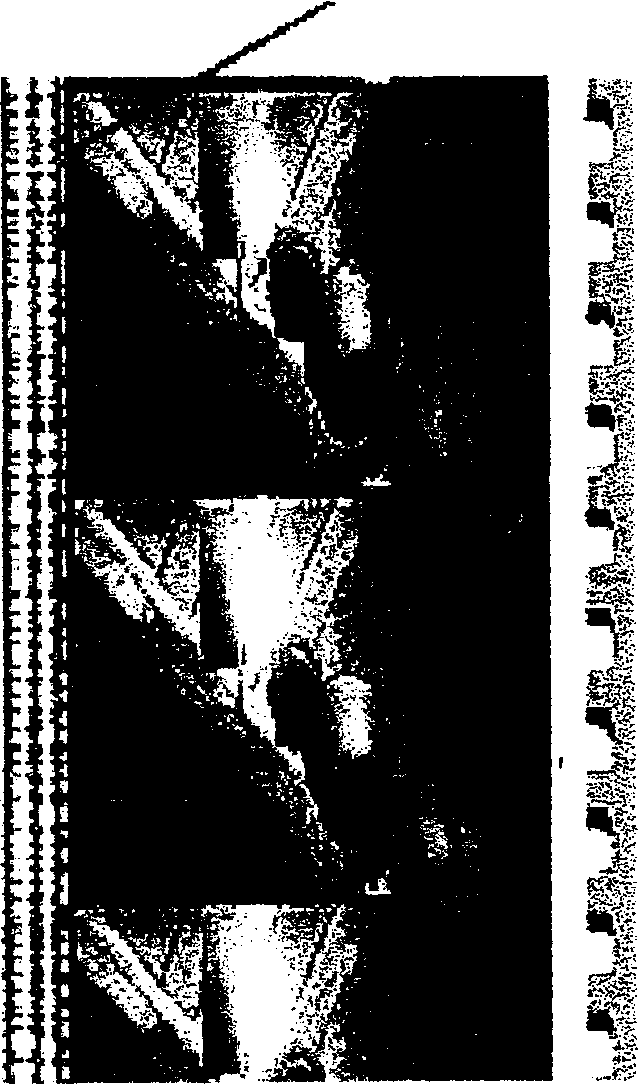

Запись дорожек DTS на кинопленке
Тайм код dts
Рис. 1.4.
правый (RC) каналы не использовались. Запись этих дорожек воспроизводилась на разделенных левом (LS) и правом (RS) каналах окружающего звука зала. Позднее в кинотеатрах был добавлен канал сверхнизких частот (Subwoofer), Как видим, в то время разделение каналов окружающего звука и добавление канала сверхнизких частот было прогрессивным, однако при этом потеря центральных каналов создавала для звукоинженеров в кино проблемы, связанные с выравниванием звука в больших кинозалах широкоформатных кинотеатров. Технология SDDS имея конфигурацию 5.1.2 (5 фронтальных каналов L/LC/C/RC/R, 1 канал сверхнизких частот SW и 2 канала окружающего звука зала LS/RS), использовала лучшие достижения широкоформатного кино и 70 мм.
Фонограмма SDDS записана на циановом слое, расположенном под тремя эмульсионными слоями поверхности кинопленки SDDS использует уникальную технологию двойного дублирования информации, позволяющую обеспечить безошибочное воспроизведение звука. Вероятные повреждения на одной стороне пленки корректируются информацией, дублированной на другой стороне. Кроме этого, информация на пленке записана с задержкой в 7 кадров. Это создает дополнительную защиту и возможность коррекции звука при вероятной склейке кинопленки. В случае маловероятной ситуации - двустороннего повреждения фонограммы SDDS -качестве дополнительной степени защиты используется автоматическое переключение воспроизведение аналоговой записи.
Современная технология коррекции ошибок дает возможность воспроизводить запись в цифровом формате без перебоев в местах оптических склеек.
Воспроизводящая система SDDS состоит из цифрового считывателя информации кинопленки DFP-R2000, который монтируются на кинопроектор. Звуковая дорожка сканируется с помощью 2 лазерных лучей и считывается подобно видеокамере. Цифровой сигнал усиливается и передается в декодирующее устройство DFP-D2000, смонтированное в стойке кинопроцессоров и усилителей. В декодере поступающий сигнал обрабатывается и поступает на вход усилителей в виде восьми разделенных аналоговых сигналов.
