4.2.3.2. Размещение громкоговорителей канала окружения.

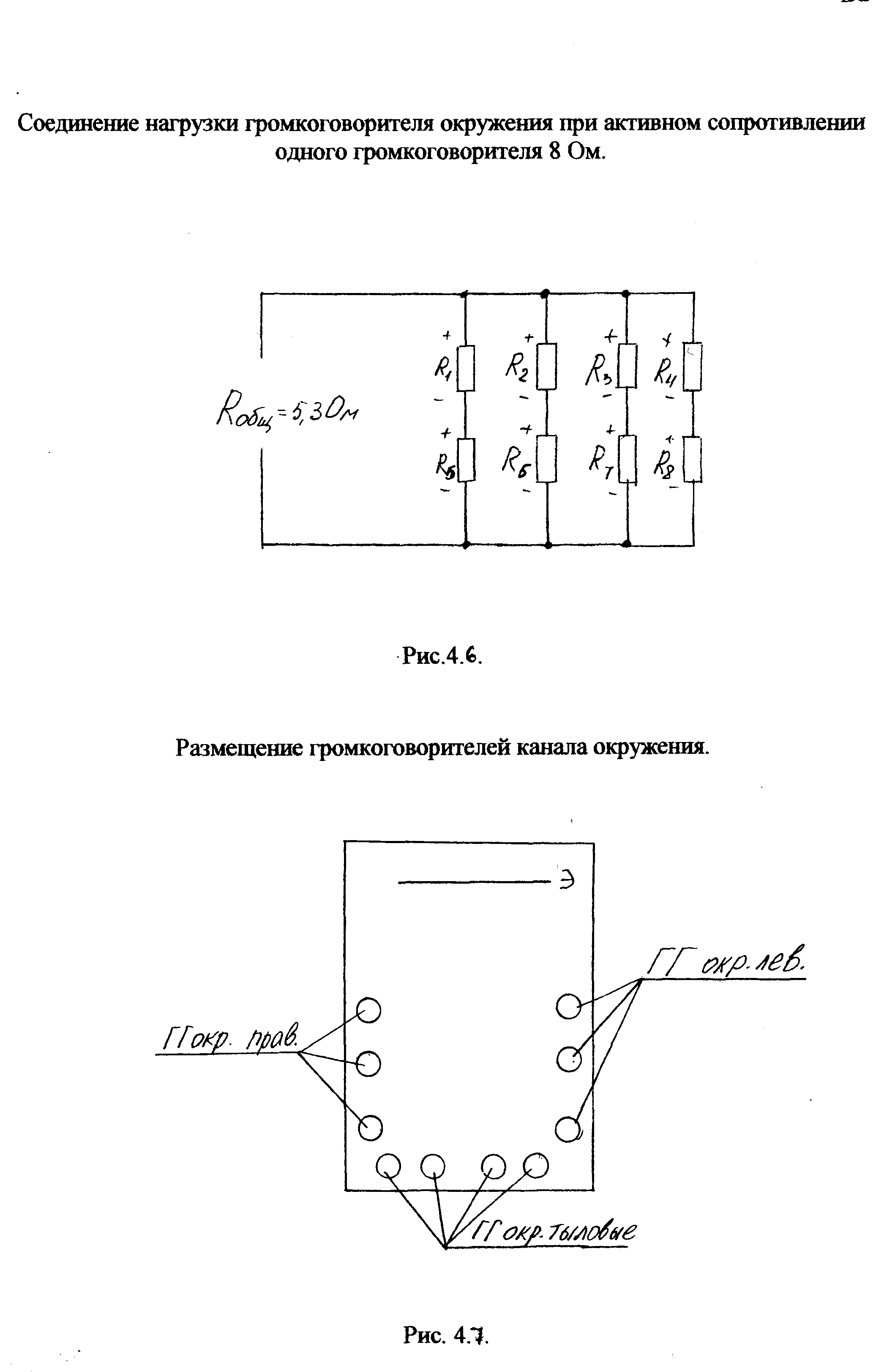

Угол наклона громкоговорителей окружения должен быть не меньше 20° к перпендикуляру боковой стены, чтобы обеспечивать наиболее однородную характеристику в боковых рядах зрительских мест. Громкоговорители канала окружения должны размещаться вдоль задней стены и двух боковых стен зала с помощью настенного крепления JBL 2516. Оптимальный звуковой баланс между заэкранными каналами и каналом окружения диктует, чтобы громкоговорители канала окружения размещались равномерно от половины левой и половины правой боковых стен и на задней стене (рис.4.7.). Если расположить громкоговорители канала окружения ближе к экрану, чем на 50% или 60% расстояния от задней стены зала до экрана, то зрители, сидящие в средней части зала, звук канала окружения будет смешиваться с «заэкранным звуком» и локализация кажущегося источника звука в плоскости экрана нарушится.

4.2.3.3. Выбор усилителей мощности каналов окружения.

Для обеспечения требуемой мощности на каждый громкоговоритель, соединенный как показано на рис. 4.6 ч кинотеатре устанавливается модель усилителя МРА 600, технические данные которого представлены в таблице 4.6.

Таблица 4.6.

Технические данные усилителя МРА 600

Наименование параметра	МРА 600
1	2
Номинальная выходная мощность, Вт при сопротивлении нагрузки (на один канал) Rн=2 0м Rн=4 0м Rн=8 0м при включении громкоговорителей по мостовой схемме Rн=80м	960 740 480 1320 1320
Коэффициент нелинейных искажений (1кГц 8 0м)	0,05
Высота, мм	133
Масса, кг	20

4.2.4. Выбор громкоговорителя низких частот.

При воспроизведении цифровых фонограмм требования к мощности канала низких частот становится более значительными- При этом на увеличение усиления в канале низких частот влияют два фактора:

• требование наличия динамического запаса в канале низких частот;

• эффективность низкочастотных громкоговорителей.

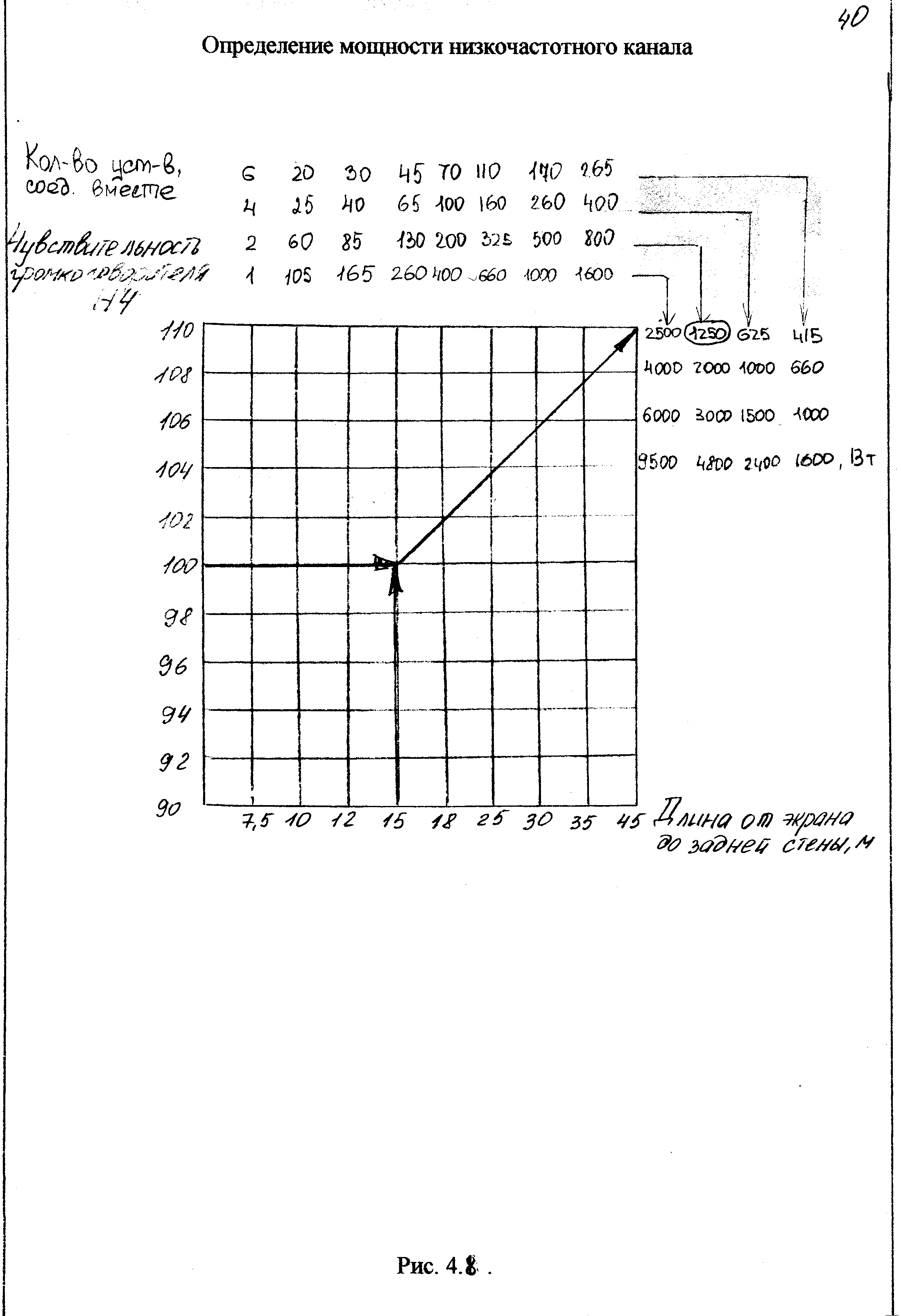

Взаимодействие обоих факторов требует на 13 дБ больший уровень мощности, чем усиление на один заэкранный канал. Для определения мощности низкочастотного канала воспользуемся диаграммой, представленной на рис.4.8 . Пересечение горизонтали чувствительности 100 дБ громкоговорителя и вертикали от значения 2/3 Др дает значение электрической мощности равное 1250 Вт для сабвуфера при использовании двух громкоговорителей. Устанавливаются громкоговорители типа JBL 4642A.

Основные особенности:

• Полезная частотная характеристика до 22 Гц (-10 дБ, без эквалайзера), ровная до 22 Гц (-3 дБ) с внешним эквалайзером.

• Излучатели 2241Н VGC™ (Vented Gap Cooling).

• Одобрено компанией Lukasfilm, Ltd для установки в системах ТНХ®.

Модель JBL 4642A представляет собой высококачественную сабвуферную систему, в которой используются усовершенствованные 460-миллиметровые (18-дюймовые) низкочастотные преобразователи, установленные в направленный излучатель, и корпус с фазоинвертором, обеспечивающий плавную характеристику в диапазоне самых низких звуковых частот. Система 4642A идеально подходит для низкочастотного воспроизведения аналоговых или цифровых звуковых дорожек в кинотеатрах или в системах звукоусиления общего назначения.

Структура магнита и возможности упругой деформации обеспечивают большой ход диффузора (во всей амплитуде пиковых значений сигнала) без повреждения динамика. Технология SFG (симметричная геометрия поля) минимизирует искажения по второй гармонике.

Корпус акустической системы собран из плотного дерева и имеет жесткие обвязки на всех панелях. Внутренний объем корпуса равен 506 литров (18 кубических футов); он настроен на частоту 25 Гц с помощью очень большого порта. Это обеспечивает минимальную компрессию порта и снижает искажения, возникающие из-за турбулентности потока воздуха.

Модель 4642A имеет высокую чувствительность. Данная акустическая система предназначена для использования в качестве сабвуфера с фильтром нижних частот и соответствующей фильтрацией верхних частот для защиты системы и частотной коррекции.
