Определение мощности усилителя заэкранных громкоговорителей

При правильно построенном фильтре каждый громкоговоритель должен работать лишь в той области частот, на которую он рассчитан. Потери в фильтре в полосе пропускания должны быть минимальными.

Методика расчета разделительных фильтров базируется на предположении равенства и активного характера громкоговорителей в разделяемых полосах. Так как полное сопротивление громкоговорителя на частоте разделения может иметь значительную индуктивную составляющую, во избежание частотных искажений в области перекрытия следует учитывать при расчете индуктивность средне- и нижнечастотного громкоговорителей как часть фильтра, т. е. изготовлять катушку фильтра, включаемую последовательно с громкоговорителем, с индуктивностью меньше расчетной на индуктивность громкоговорителя.

В нашем кинотеатре будут установлены два разделительных фильтра установленные в процессоре типа М552, технические данные которого представлены в таблице 4.3

Таблица 4.3

Технически данные процессора М552

Наименование параметра	М552
1	2
Частоты фильтра, Гц Стерео Моно	180-2000; 18-200 нч/вч 180-2000; 18-200 сч/вч 800-9000
Максимальный выходной уровень (дБ относительно 1 В)	+27
Максимальный входной уровень (дБ относительно 1 В)	+24
1	2
Входное сопротивление нагрузки. Ом При уравновешенной При неуравновешенной	10000 20000
Частотная характеристика, Гц	10(-0,5 дБ)-75000(-ЗдБ)

4.2.3. Выбор громкоговорителей окружения.

4.2.3.1. Определение мощности и количества громкоговорителей окружения.

Первым шагом к определению количества и типа громкоговорителей канала окружения является расчет требуемой электрической мощности. Для цифровых фонограмм эквивалентный уровень звукового давления составляет 102 дБ. Ожидаемый максимальный уровень звукового давления на уши зрителя составляет 100 дБ на каждый канал окружения при стереофоническом воспроизведении сигналов. Требуемая общая электрическая мощность каждого канала окружения рассчитывается по формуле(4.2.)

Lp - ожидаемый уровень звукового давления, равный 100 дБ;

S - чувствительность громкоговорителя JBL 8330A - 91 дБ (паспортная величина);

г - расстояние от боковой стены до середины зрительного зала 7,1 м

P = 430,476 Вт Округляем до целого значения : Р=430 Вт.

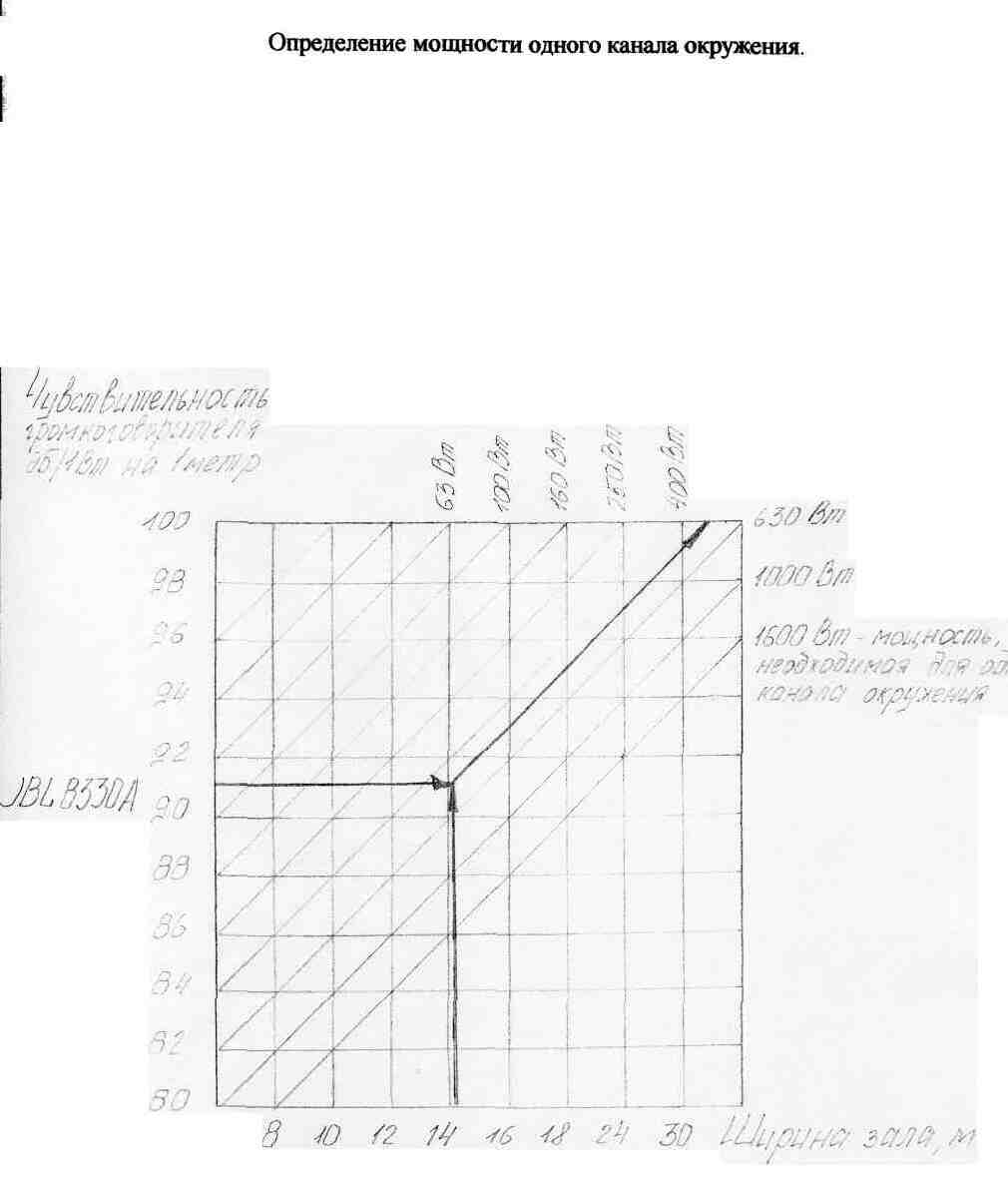

Требуемую мощность можно найти и по рис- 4.5. [14]. Определенная по диаграмме мощность составляет приблизительно 440 Вт.

Определив общую электрическую мощность каждого канала, рассчитаем количество громкоговорителей, требуемое для получения этой мощности, по формуле:

N=P/Pгг=30/100=4,3

N- минимальное количество громкоговорителей в каждом канале;

Р - электрическая мощность одного канала окружения 430 Вт ( рассчитанное значение);

Ргг - мощность одного громкоговорителя 100 Вт ( паспортная величина).

Округляем полученное число громкоговорителей до целого и получаем 4 громкоговорителя в

одном канале окружения.

Рис.4.5.

Акустическая система для создания пространственного звучания в кинотеатрах 8330А имеет высокую допустимую входную мощность, высокую чувствительность и расширенную характеристику в области низких звуковых частот, обладая при этом очень компактным корпусом. Общепризнанные надежность и высокие рабочие характеристики трехполосной акустической системы 8330А сделали ее индустриальным стандартом.

Акустическая система 8330А имеет 200-миллиметровый (8-дюймовый) низкочастотный преобразователь, обеспечивающий ровную характеристику до самых низких звуковых частот, 130-миллиметровый (5-дюймовый) среднечастотный преобразователь для воспроизведения в области критических средних звуковых частот и 25-миллиметровый (1-дюймовый) титановый ламинированный сферический высокочастотный динамик, обеспечивающий широкое и равномерное покрытие при воспроизведении высокочастотного звучания. Длительная номинальная мощность 100 Вт (пиковая мощность 400 Вт) позволяет обеспечить широкий динамический диапазон с высокой надежностью.

Современный литой черный текстурированный корпус с черной декоративной решеткой украсит любой интерьер.

Кронштейны JBL QuickMount позволяют одному человеку быстро и просто установить очень легкую акустическую систему на заранее закрепленную половину кронштейна.

Созданная по традиционным для JBL высоким стандартам качества, акустическая система 8330А выдерживает очень длительную эксплуатацию при самых неблагоприятных условиях, сохраняя при этом великолепные рабочие характеристики.

Технические характеристики громкоговорителей типа 8330А представлены в таблицах 4.4. и 4.5.

Таблица 4.4.

Наименование параметра системы	8330А
1	2
[Диапазон воспроизводимых частот (-10 ДБ)	40 Гц-20 кГц.
Диапазон воспроизводимых частот (±3 дБ)	70 Гц-14 кГц.
Номинальная мощность *	длительная 100 Вт (розовый шум), пиковая 400 Вт
Чувствительность **	уровень звукового давления 91 дБ, 1 Вт, 1 метр
Номинальное полное сопротивление	8 Oм
Угол покрытия в горизонтальной плоскости (-6 дБ)	110°, усредненный для полосы 400 Гц -12 кГц
Угол покрытия в вертикальной плоскости (-6 дБ)	105°, усредненный для полосы 400 Гц -12 кГц
Коэффициент осевой концентрации (Q)	4,5, усредненный для полосы 400 Гц - 12 кГц
Коэффициент направленности (DI)	6,5 дБ, усредненный для полосы 400 Гц -12 кГц

1	2
Высокочастотный контур	Контур пространственного звучания IS02969 Curve Х
Полярность	EIA (подача на красный вывод положительной полярности приводит к перемещению диффузора вперед, такая работа диффузора противоположна работе предыдущей модели 8330)
Низкочастотный преобразователь
Номинальный диаметр	200 мм (8 дюймов)
Среднечастотный преобразователь
Номинальный диаметр	130 мм (5 дюймов)
Высокочастотный преобразователь
Номинальный диаметр	25 мм(1 дюйм)

Таблица 4.5

Физические параметры	8330А
Угол наклона передней панели	Номинальный угол 20° при установке задней панели вровень с монтажной поверхностью.
Материал корпуса	Текстурированный черный пластик H.I.P.S.
Цвет декоративной решетки	Черный
Входные разъемы	5-контактная клеммная колодка
Размеры (В хШх Г)	457 мм х 457 км х 260 мм
Масса	8,6кг

* Номинальная мощность измеряется при использовании в качестве тестового сигнала отфильтрованного случайного шума, соответствующего международному стандарту IEC с соотношением пикового сигнала к усредненному сигналу 6 дБ, в течение двух часов.

** Чувствительность измеряется с помощью качающегося тестового сигнала 500 Гц – 2,5 кГц с напряжением 2,83 В на нагрузке 8 Ом.

Рассчитанное число громкоговорителей считается минимальным. В данном кинотеатре устанавливается громкоговорители в количестве 10 штук, чтобы избежать ощущения, что surround сигнал исходит из места источника. Громкоговорители должны соединятся последовательно/параллельно, чтобы получать одинаковую мощность и иметь сопротивление на выходе усилителя мощности около 4 Ом.

Так как активное сопротивление одного из выбранных громкоговорителей равно 8 Ом, то схема соединения нагрузки представлена на рис.4.6.
