С 40-50

40 Вопрос: Изготовление брошюр. Классификация способов скрепления брошюр.

Книжно-журнальные издания в обложке имеют сравни­тельно сложную конструкцию и состоят из двух основных узлов — книжного блока и обложки. Обложка (обычно бу­мажная) состоит из одного, реже — из трех элементов и прикрепля­ется к блоку проволокой или клеем. На рис. 1 отображены классические виды брошюр (книжно-журнальной продукции в обложке).

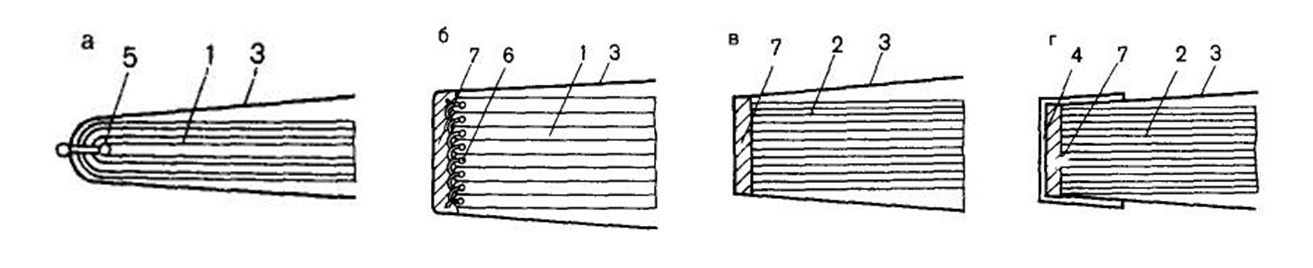

Рис 1. Конструкция классических книжно-журнальных изданий в обложке:

1 – тетради, 2 – листы, 3 – обложка, 4 – окантовка, 5 – проволочная скоба, 6 – нитки, 7 – клей.

а – сшитые проволокой внакидку

б - блок сшитый потетрадно нитками с приклеенной на клей обложкой, скрепленный швейно-клеевым способом (ШКС)

в – скрепленных клеевым бесшвейным способом (КБС)

г – скрепленных КБС и окантованных

Кроме основных, приведенных на рис. 1, существуют и появляются новые виды книжно-журнальной продукции в обложке. Рассмотрим этот вопрос подробнее, далее для упрощения называя такие издания просто брошюрами.

Как было сказано выше, в некоторых случаях можно найти параллели между брошюрой и книгой в обложке, а иногда продукцию нельзя однозначно отнести ни к категории книги, ни к категории брошюры. Классификация видов брошюр может производиться, например, по виду подборки тетрадей или листов, а также по виду обложки брошюры (цельная из одного листа или составная об­ложка) или по виду её скрепления с блоком брошюры. На рис. 2.7 пока­зан вариант упрощённой классификации брошюр, согласно которой  все брошюры делятся на однотетрадные, многотетрадные и специальные брошюры.

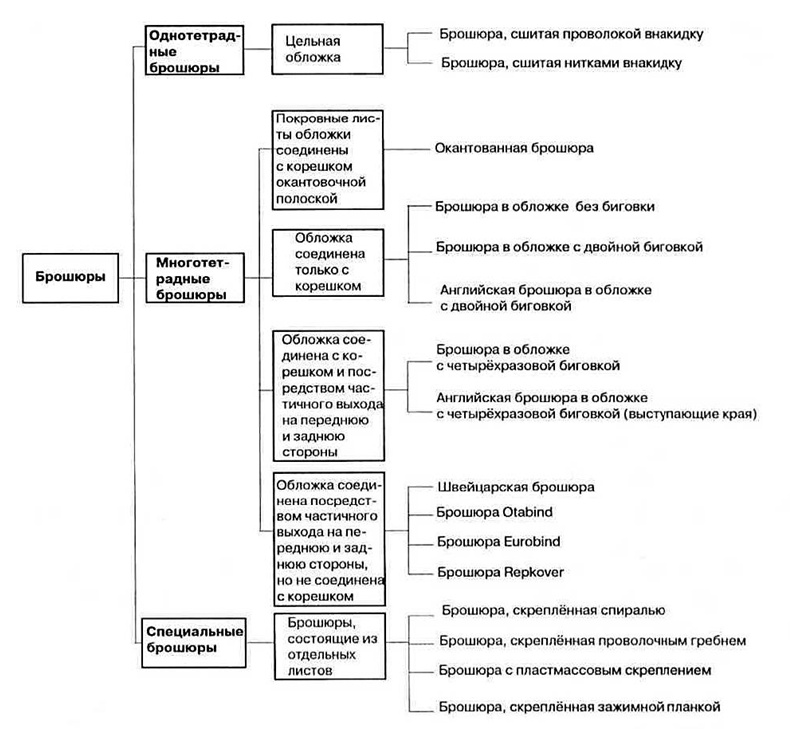

Схема 1. Упрощенная классификация брошюр (с примерами).



Однотетрадные брошюры

Блок однотетрадной брошюры состоит из одного или нескольких вложен­ных друг в друга сфальцованных листов, которые образуют одну тетрадь (рис. 2.8). Для скрепления все листы сшиваются одновременно при по­мощи проволочных скоб (шитьё проволокой внакидку) или ниток (шитьё нитками внакидку), получается брошюра, сшитая внакидку. Склеивание по линии фальца создаёт альтернативу однотетрадной брошюре неболь­шого объёма (до 48 страниц). Степень обра­ботки однотетрадной брошюры относительно низкая. Однотетрадная брошюра может включать в себя обложку, называемую «своя обложка», либо обложка может быть отдельным элементом, отличающейся от блока красочностью печати или сортом бумаги (как правило, более плотным). Для последнего случая используется термин чужая обложка.



Рис 2. Однотетрадная брошюра.



Многотетрадные брошюры

Для изготовления многотетрадных брошюр сфальцованные листы (реже — отдельные листы) комплектуются посредством последовательного нало­жения. Они могут скрепляться различными способами, чаще всего клее­вым и, как правило, кроются обложкой, которая скрепляется с блоком различными способами.

41 Вопрос: Укрупненная схема изготовления брошюр.

При изготовлении изданий малого объема, комплектуемых вкладкой, крытье обложкой типа 1 (для крытья внакидку) происходит одновременно с изготовлением блока. При малых тиражах такие издания скрепляются на проволокошвейных машинах 4БШП-30 (Киевский ЗМП, Украина), при средних тиражах - на вкладочно-швейных машинах 736, а при больших и массовых тиражах - на вкладочно-швейно-резальных агрегатах ST100, 200 (фирма «Бремер-Шталь», Германия), Престо, 321, 300 и 301 (фирма "Мюллер-Мартини", Швейцария), 368 (фирма "Осака", Япония) с производительностью от 9 до 18 тыс. цикл./ ч.

Издания в обложке среднего и большого объемов комплектуются подборкой, кроются обложками типа 2 и 3, скрепляются клеевым бесшвейным способом (КБС) или проволокой втачку и потетрадно нитками без марли. Скрепление блоков практически любого объема способом КБС осуществляют на полуавтоматах "Беби-Пони", автоматах и поточных линиях "Пони 3020", "Пандабиндер II", "Моностар", "СтарПлюс", "Трендбиндер", "Коронабиндер", "Нормбиндер SC" и "Нормбиндер SFC" с производительностью от 1,5 до 18 тыс. цикл/ч.

Издания в обложке среднего объема при малых тиражах скрепляют проволокой втачку на машинах 4БПШ-30, при средних тиражах - на подборочно-швейных автоматах 891-1 (фирма «Бремер-Шталь», Германия), которые позволяют обрабатывать блоки толщиной до 20 мм. Блоки большого объема изданий, рассчитанных на большой и средний срок службы и интенсивное пользование, скрепляют потетрадно нитками без марли простым брошюрным стежком на машинах F142, 145 (фирма «Бремер-Шталъ», Германия) и БНШ-6, ЗБНШ-6А (Киевский ЗПМ, Украина), Фреччия-130 (Италия).

Выбор способа скрепления блоков, комплектуемых подборкой, определяется, в основном, требованиями долговечности и экономической эффективностью производства.
