Низкотемпературные поверхности нагрева
К ним относятся экономайзеры, для нагрева питательной воды и воздухоподогреватели, для нагрева дутьевого воздуха.
Находятся экономайзеры и воздухоподогреватели в конце конвективного газохода и омываются газами со сравнительно низкими температурами, поэтому их часто называют низкотемпературными или хвостовыми поверхностями.
Предварительный нагрев воздуха, подаваемого в топку, позволяет повысить теоретическую температуру горения топлива. Повышение температуры воздуха на 100 °С, повышает температуру горения топлива на 35-40 °С, чем уменьшает химический и механический недожог.
Нагрев
питательной воды и воздуха за счет тепла
уходящих газов повышает КПД котла, за
счет снижения температуры уходящих
газов. При уменьшении температуры
уходящих газов на 10°С, КПД увеличивается
0,5%.
Но снижение температуры уходящих газов
влечет за собой конденсацию водяных
паров из продуктов сгорания, их соединение
с окислами серы и углерода с образованием
кислот и как следствие низкотемпературную
коррозию. Поэтому основной задачей при
разработке хвостовых поверхностей
нагрева является создание компактных
, малогабаритных элементов с умеренной
затратой металла, которые подвергались
бы минимальному золовому износу,
загрязнению и коррозии.
Экономайзер
Классификация:
по материалу:
чугунные
стальные
по компоновке:
• Одноколонковые
• Двухколонковые
по назначению:
теплофикационные
питательные
4. по степени подогрева воды:
кипящего типа (в котором происходит частичное парообразование)
не кипящего типа (парообразование отсутствует)
В экономайзерах кипящего типа до 20-25% всей воды может преобразовываться в пар.
5. по ходу дымовых газов:
отключаемые
не отключаемые
6. по типу поверхностей нагрева:
гладкотрубный (змеевиковый)
с ребристыми трубами, из стальных труб с двумя продольными ребрами-плавниками, которые находятся в одной плоскости.
Скорость входа
воды в экономайзер должна быть
0,5
м/с, при полной нагрузке котла, для
равномерного затекания во все змеевики.
Все экономайзеры вне зависимости от их назначения должны оборудоваться контрольно-измерительными приборами, запорной арматурой и предохранительными устройствами.
Воздухоподогреватели
По принципу работы воздухоподогреватели делятся на рекуперативные и регенеративные.
В рекуперативных воздухоподогревателях передача тепла от продуктов сгорания воздуху происходит непрерывно, через разделяющие эти среды стенки труб.
В регенеративных воздухоподогревателях передача теплоты происходит через какую-либо металлическую набивку (пластины, шары и т.д.). Сначала горячие дымовые газы омывают эту набивку и нагревают ее, а затем холодный воздух соприкасается с набивкой, охлаждает забирая теплоту.
Рекуперативные воздухоподогреватели по виду применяемого материала подразделяются на чугунные, стальные и неметаллические, а по конструктивному исполнению на пластинчатые и трубчатые.

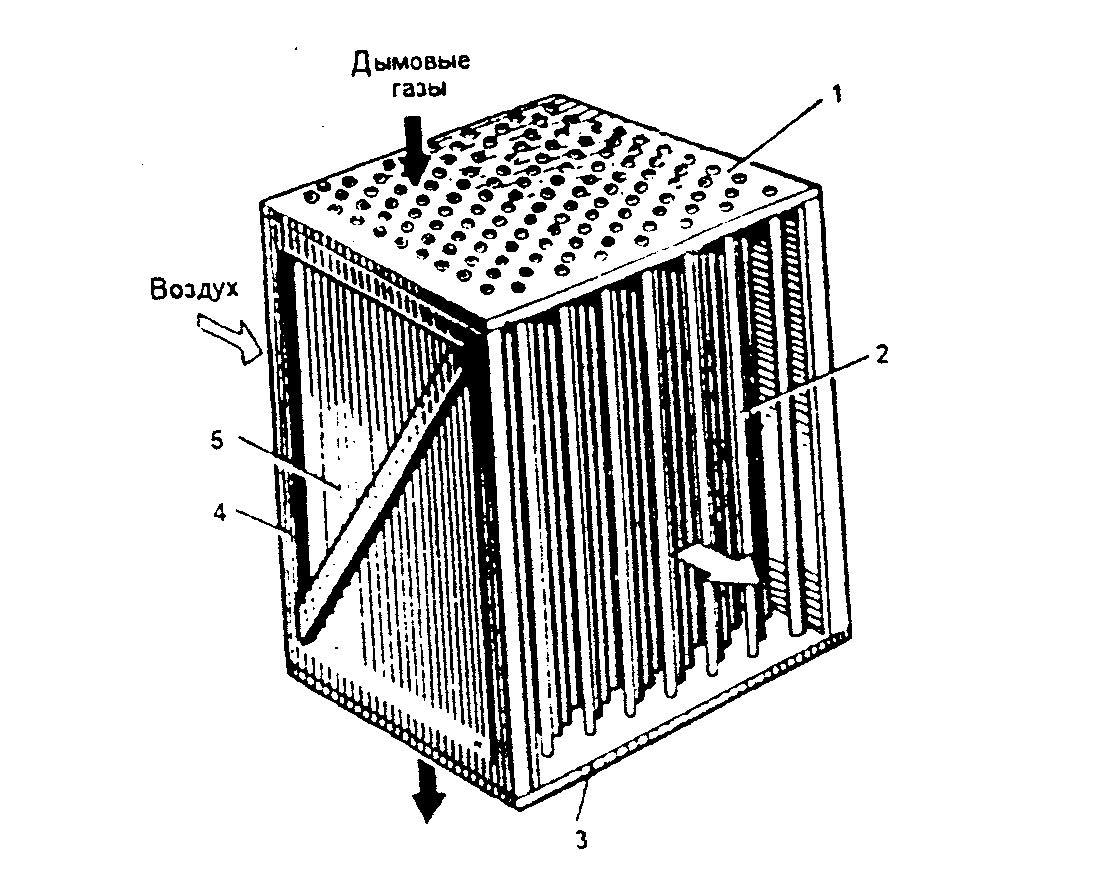

Рис.31 Трубчатый воздухоподогреватель: 1,3 – верхняя и нижняя трубные доски, 2 – труба, 4 – рама, 5 - обшивка
По уровню нагрева воздуха все воздухоподогреватели делятся на низкотемпературные (150-200 ºС), среднетемпературные (200-350 ºС), высокотемпературные (350-450 ºС) и радиационные (450-700 ºС).
В зависимости от скорости воздуха и величины поверхности нагрева воздухоподогреватели выполняются одноходовыми и многоходовыми.
