Три особенности кмоп мультиплексоров.

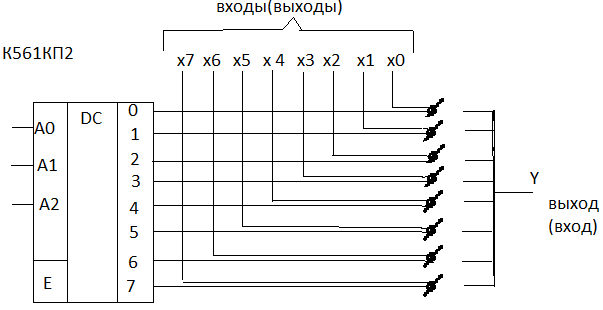

КМОП мультиплексоры строятся на основе дешифраторов и двунаправленных ключей коммутации. Поскольку ключи двунаправленные, то их выходы можно использовать как входы, значит мультиплексор можно использовать как демультиплексор. Наличие входа Е разрешения позволяет закрыть сразу все ключи – это равносильно тому, что выход мультиплексора и выходы демультиплексора имеют третье Z-состояние с высоким выходным сопротивлением.
КМОП мультиплексоры могут коммутировать не только цифровые, но и алалоговые сигналы.
Билет 11
Определение бита, байта, шестнадцатеричного и восьмеричного кодов.
Разновидности выходов кмоп микросхем и особенности их подключения.
Определение бита, байта, шестнадцатеричного и восьмеричного кодов.
Двоичный разряд, который может принимать только два значения: 0 или 1, называют бит.
Байт — единица хранения и обработки цифровой информации; совокупность битов, обрабатываемая компьютером одномоментно. В современных вычислительных системах байт считается равным восьмибитам, в этом случае он может принимать одно из 256 различных значений (состояний, кодов).
Восьмеричный код:
Шестнадцатеричный код:
А=10, В=11, С=12,D=13,E=14,F=15
Разновидности выходов кмоп микросхем и особенности их подключения.
Разновидности выходов КМОП микросхем и особенности их подключения.
В КМОП, как и в ТТЛ, есть схемы с открытым стоком и Z-состоянием. Выходы логического элемента КМОП не рекомендуется соединять непосредственно между собой, как в ТТЛ. Особенно важно это для элементов с повышенным выходным током. Если требуется увеличить выходной ток, то допускается параллельное соединения входов и выходов логических элементов, но они должны быть из одного корпуса микросхемы. Нельзя применять емкости нагрузки С>500 пФ для обычных логических элементов и С>5000 пФ для буферных и высоковольтных оконечных элементов, поскольку такой конденсатор равноценен короткому замыканию для импульсного тока; если же последовательно с выходом логического элемента включить гасящий резистор для ограничения импульса тока, то емкость нагрузки может быть любой. При соединении выходов логического элемента с шириной питания или с корпусной шириной через один из выходных транзисторов протекает ток, ограничиваемый только сопротивлением открытого канала. Этот ток вызывает нагрев транзистора и всего логического элемента и может вызвать тепловой пробой, если рассеиваемая мощность превышает допустимую: 100 мВт для одного транзистора и 500 мВт для корпуса микросхемы. Благодаря отрицательному температурному коэффициенту тока канала МОП транзисторов они обладают внутренней кратковременной защитой от нагрева. Ориентировочные значения токов короткого замыкания и рассеиваемой мощности даны в таблице ( при Т=25град.)
-
p-канальный
n-канальный
Uпит, В
I, мА
Р, мВт
I, мА
Р, мВт
5
5,1
0,13
4,4
0,097
10
26,5
7,0
25
6,25
15
53
42,1
52,4
41,3
В некоторых КМОП микросхемах выходные каскады имеют повышенную нагрузочную способность, такие микросхемы называются буферными или драйверами. По сравнению с обычными микросхемами они имеют меньшее сопротивление открытого канала, как это можно видеть по таблице
-
Напряжение питания, В
5
10
Сопротивление открытого канала, кОм
- при буферном выходном каскаде
- при обычном выходном каскаде
1,5
0,5
2,5
0,75
