3 .3 Определение продольного профиля дворовой канализации.
Проектирование
продольного профиля дворовой канализации
заключается в нанесении сети со всеми
смотровыми колодцами, включая поворотные
и контрольные, на ситуационный план
(генплан). Проверяют её на пропускную
способность с определением расхода
сточных вод, скоростей, уклонов, диаметров
и глубин заложения. Пропускную способность

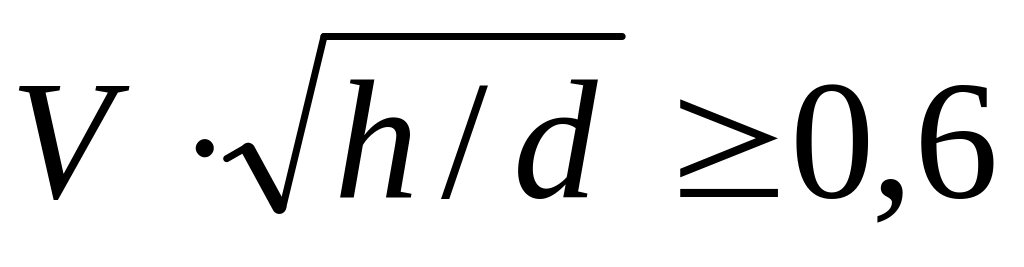

проверяют на выполнение условия
.
Продольный
профиль строят в горизонтальный масштаб
1:500 и в вертикальный 1:100. Диаметры,
скорости, уклоны, наполнения выпусков
и сборных трубопроводов проверяют по
номограммам.
Первый смотровой колодец расположен но расстоянии 5 м от стены. Перепадной колодец расположен на расстоянии 2 м от красной линии.
Канализация выполнена с уклоном 0,01 к городской канализации и проложена ниже глубины промерзания грунта в соответствии с нормами СниП 20401-85 «Внутренний Водопровод и канализация зданий».
3.4 Заключение.
В здании запроектирована система внутренней, ливневой канализации. С отводом сточных, бытовых вод самотёком. Прокладка трубопроводов выполнена параллельно застройки. Сеть внутренней канализации проложена с соблюдением норм и правил проектирования, согласно нормативным документам.
