74. Изобразите эквивалентную схему усилительного каскада с резистивно-емкостными связями.
75. Какие элементы схемы влияют на усиление каскада на низких, средних и высоких частотах ?
На низких частотах ёмкостное сопротивление параллельно включённых Cк и Cо будет иметь очень большую величину и на работу схемы влиять не будет. Сэ имеет большую величину, следовательно, ёмкостное сопротивление её будет очень мало. Уже на низких частотах эта ёмкость шунтирует сопротивление Rэ и, значит, на низкой частоте схема усилительного каскад. Разделительные конденсаторы включены последовательно. На НЧ сопротивление их будет велико, что приводит к уменьшению коэффициента усиления.
На средних частотах сопротивление разделительных конденсаторов уменьшается до такой величины, что их влияние можно не учитывать. А сопротивление ёмкостей Ск и Co уменьшаются не на столько, чтобы оказывать шунтирующее действие, и поэтому их на средних частотах их также можно не учитывать, поэтому на средних частотах эквивалентная схема будет иметь вид, изображённый на рисунке 246. Так как на Ср.Ч ни барьерная ёмкость коллекторного перехода Ск, ни Со не оказывают влияние на работу усилителя, то коэффициент усиления на средних частотах будет наибольшим.
На ВЧ разделительные конденсаторы имеют очень малое сопротивление и, так как они включены последовательно, они не оказывают влияние на работу схемы усилителя, а ёмкости Ск и Co, включённые в параллель, шунтируют коллекторный переход транзистора и выход усилителя своим малым сопротивлением, что приводит к уменьшению коэффициента усиления. Эквивалентная схема усилителя на высокой частоте
76. Чем отличается каскад предварительного усиления от выходного каскада ?
Отличается назначением. Выходной каскад должен обеспечить заданную мощность сигнала в нагрузке. Каскад предварительного усиления должен обеспечить необходимый уровень сигнала (напряжение, ток) для работы выходного.
77. Изобразите схему и опишите особенности однотактного выходного трансформаторного каскада.
Такой каскад работает в режиме А

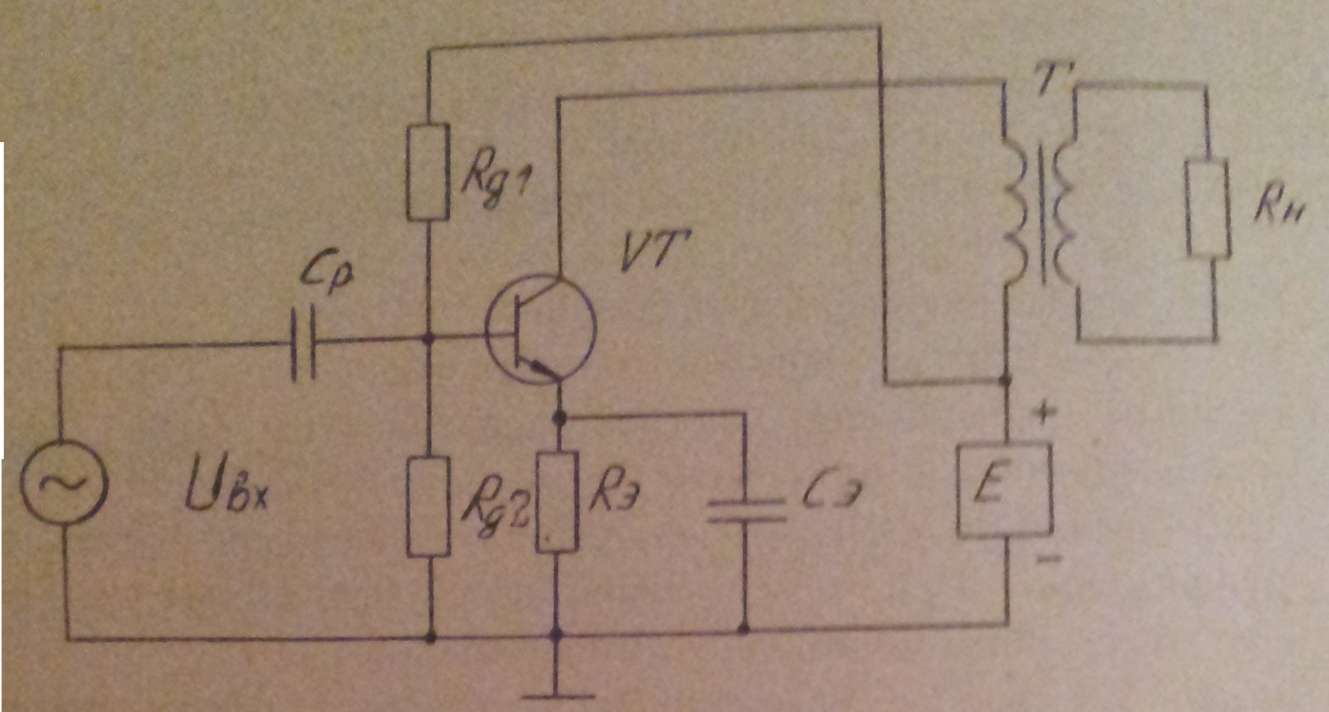

Принципиальная схема однотактного трансформаторного каскада на БТ n-p-n с ОЭ
Назначение элементов
Rд1, Rд 2 - делитель напряжения, для подачи напряжения смешения на базу;
Сp-разделительный конденсатор, не пропускает постоянную составляющую на вход каскада,
Rэ- резистор эмиттерной стабилизации режима работы транзистора, создает в каскаде местную последовательную отрицательную обратную связь по постоянному току,
Сэ - блокировочный конденсатор, устраняет отрицательную ОС по переменному току
Т - трансформатор, нагрузка усилительного элемента, на первичной обмотке выделяется усиленный сигнал; согласует с нагрузкой, в том числе и симметричной
Искажения в каскаде Одноактный трансформаторный каскад вносит линейные (частотные и фазовые) искажения, так как содержит элементы СР Сэ VT и трансформатор, сопротивление которых зависит от частоты. VT и трансформатор вносят также нелинейные искажения, так как имеют нелинейные вольтамперные характеристики (VT) и нелинейную характеристику намагничивания (трансформатор).
Достоинствами такого каскада являются большая выходная мощность, возможность работы на любую нагрузку Но этот каскад обладает очень большими недостатками: большие габариты, вес, стоимость, большие частотные и нелинейные искажения низкий КПД (каскад работает в режиме А) Эти недостатки не позволяют широко использовать каскад

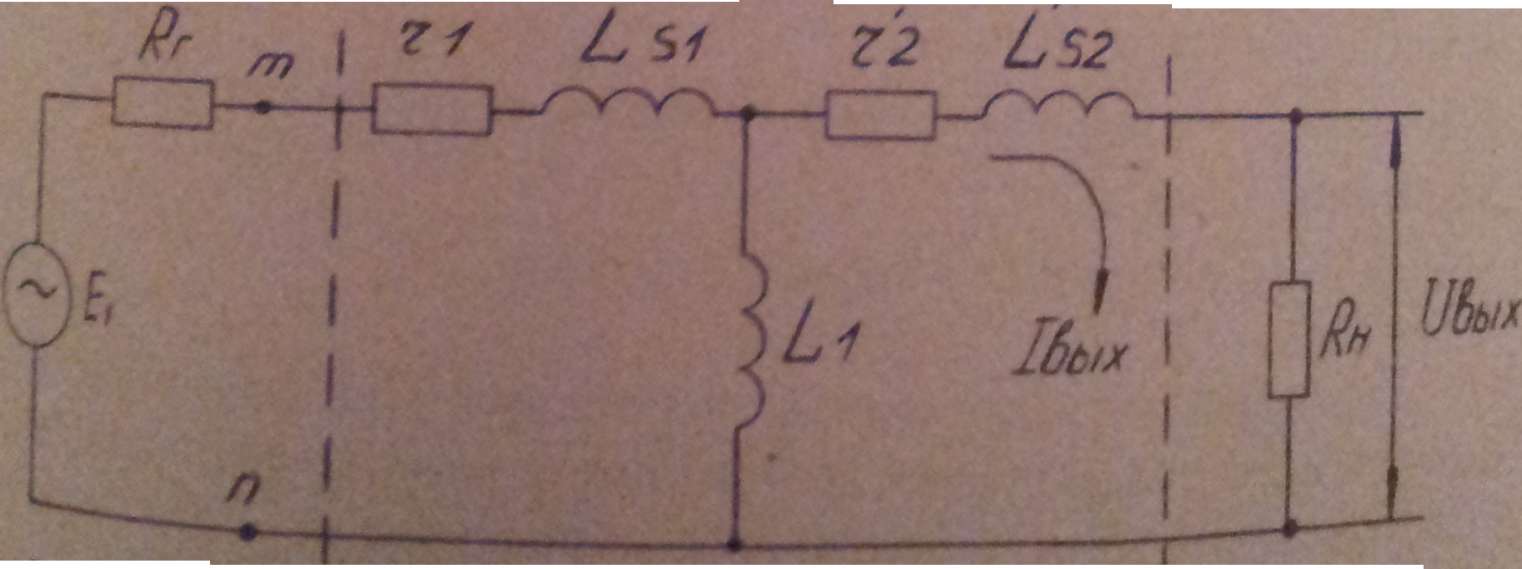

Li - индуктивность первичной обмотки трансформатора,
Ls-индуктивность рассеяния
