Лабораторна робота № 3

Тема: Розробка креслення конструкцій спідниць з клинами

в середовищі AutoCAD

Мета: навчитися креслити конструкції спідниць з клинами за допомогою основних інструментів AutoCAD.

Теоретичні відомості

Спідниця з клинами – спідниця, що складається з трьох і більше клинів, які зшиваються між собою. Розрізняють прямі клини і годе. Число клинів у спідниці може нараховувати від трьох до дванадцяти. Клини в спідниці можуть бути однакові або різні за формою та розмірами.

Якщо в конструкції всі прямі клини однакові, то їх розраховують та будують як показано в таблиці 1 і на рисунку 1 а.

Таблиця 1

Розрахунок побудови креслення конструкції прямого клина спідниці

№ операції	Послідовність побудови	Розрахункова формула
1	Провести дві взаємно перпендикулярні лінії, які перетинаються в точці Т
2	Рівень лінії стегон.	ТБ = 18-20 см
3	Рівень лінії низу
4	Ширина клина на лінії талії	,
5	Ширина клина на лінії стегон	,
6	Ширина клина внизу. З’єднати точки Т1 і Б1, Т2 і Б2 та продовжити лінії до перетину з лінією низу.
7	Оформлення клина на лінії талії. Із точки Т опустити перпендикуляри на бічні сторони клина. Точки перетину відповідно позначити Т11, Т22.
8	Оформлення клина на лінії низу. Зрівняти бічні сторони клина по його середній лінії. З’єднати точки Н11, Н, Н22 плавною лінією.

- кількість клинів у спідниці.

а б

Рис. 1. Креслення конструкції спідниці з клинів:

а - креслення прямого клина; б – креслення вставного клина

Спідниця-годе (від фр. godet – зморшка на тканині) – спідниця, яка розширюється від стегон чи коліна. Вона складається із чотирьох, шести, восьми або десяти суцільнокрійних або вставних клинів.

Вставні клини спідниці-годе вшивають в її нижній частині між прямими клинами. В результаті вшивання клинів утворюються фалди – м’які складки, які формуються під дією власної ваги. Розмір вставного клина характеризується двома величинами – рівнем початку годе і величиною розширення, які залежать від задуму модельєра, довжини виробу і висоти вшивання клина в основні деталі.

Послідовність креслення конструкції вставних клинів наведено в таблиці 2 та на рисунку 1 б.

Таблиця 2

Послідовність побудови креслення конструкції вставного клина спідниці

№ операції	Послідовність побудови
1	Прямий клин будується за приведеною в таблиці 1 послідовністю (рис. 1 а).
2	На бічному зрізі прямого клина (рис. 1 а) спідниці вибрати точку Г (за моделлю)
3	Провести вертикальну лінію, на якій відкласти відрізок (рис. 1 б)
4	Із т. Г, як із центру, через т. Н вправо і вліво провести дугу
5	Ширина вставного клина на лінії низу визначається за моделлю.

Відомі два варіанти побудови креслення конструкції суцільнокрійних клинів спідниці-годе. В одному випадку креслення будується на базі прямого клину, в іншому – на базі прямокроєної спідниці, якщо необхідно отримати спідницю з щільним приляганням по стегнам і годеподібним розширенням внизу.

Визначення рівня годе допускається встановлювати за моделлю або розраховувати як точку золотого перетину. В даному випадку вся довжина спідниці приймається за ціле, яке ділиться у співвідношенні 3:5 або 5:3. меньша частина може розташовуватися як у верхній (високе годе), так і в нижній частині спідниці. Величина кльошу визначається кутом відхилення бічної сторони годе від вертикалі. Він коливається від 30° до 180° (рис. 2).

а б

Рис. 2. Варіанти оформлення розширення годе: а – розташування вершини розширення; б – величини кльошу від 45° до 180°

Послідовність розрахунку та креслення конструкції суцільнокрійних клинів спідниці-годе наведено в таблиці 3 та на рисунку 3.

Таблиця 3

Послідовність розрахунку та побудови креслення конструкції

суцільнокрійного клину спідниці-годе

№ операції	Послідовність побудови	Розрахункова формула
1	Суцільнокрійний клин будується на основі прямого клину (таблиця 1, рис. 1 а). Прибавка по лінії стегон обирається см.
2	Встановити рівень початку годе (точка Г) як співвідношення 3:5 або 5:3	При 3:5 , При 5:3
3	Через точку Г провести горизонталь до перетину з бічними сторонами прямого клина. Позначити точки Г1 і Г2.
4	Встановити величину кльошу в діапазоні від 30° до 180°. Із точок Г1 і Г2 провести лінії під кутом кльошу до вертикальної лінії середини клину.
5	Зрівняти сторони клину-годе
6	Лінія низу суцільнокрійного клину спідниці-годе будується як радіальна крива з центрами в точках Г1 і Г2.	Радіус кривої

Рис. 3. Креслення конструкції суцільнокрійного клина-годе

Завдання №1: Побудувати креслення конструкції 6-клинної спідниці за даними розмірними ознаками: С_т = 36 см, С_б = 50, см, Д_сп. = 61 см, П_т = 0 см, П_б = 2 см.

Розрахуємо основні конструктивні параметри прямого клина за формулами, наведеними в таблиці 1.

Рівень лінії стегон: ТБ = 180 мм.

Рівень лінії низу: =610 мм.

Ширина клина на лінії талії: мм; мм.

Ширина клина на лінії стегон: мм; мм.

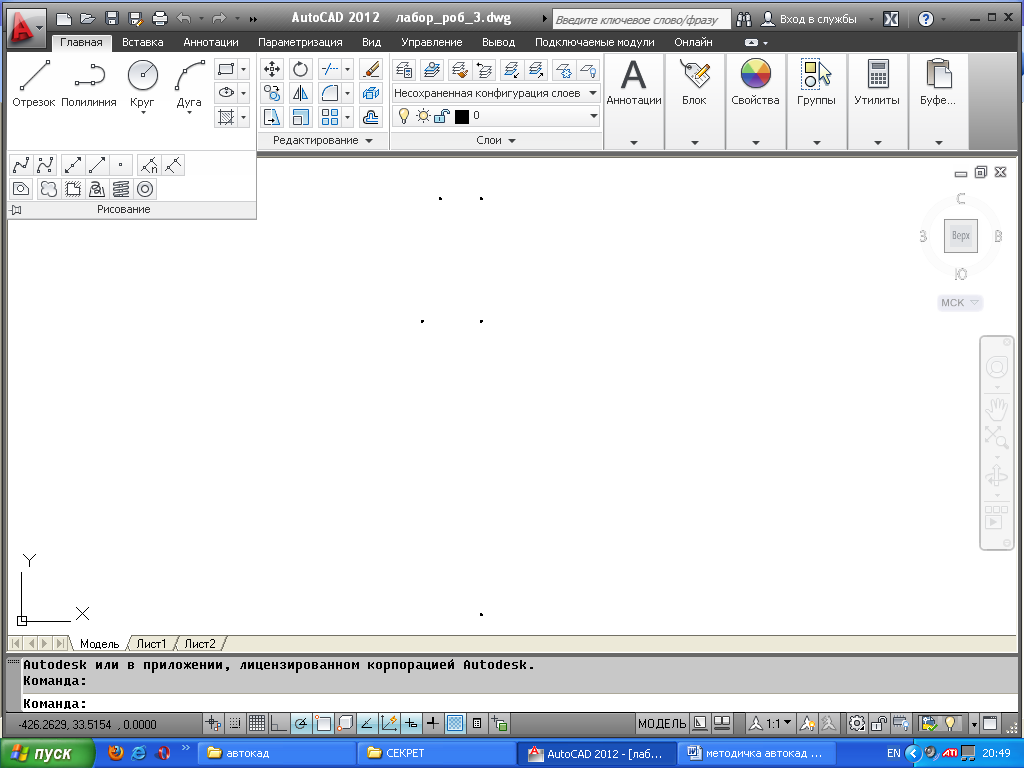

Для побудови прямого клина спідниці обираємо команду Несколько точек в панелі інструментів Главная / Рисование. В командному рядку вводимо координати першої точки Т₁: -60,0 і натискаємо Enter. Далі по черзі таким же чином вводимо координати точок Т, Б, Б₁, Н: 0,0; 0, -180; -86.65, -610; 0,-610.

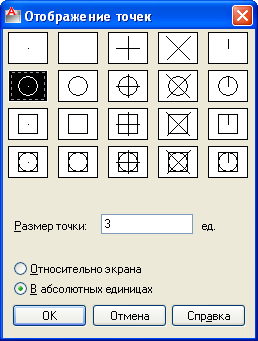

Для зміни розміру та стилів точок використовують команду ДИАЛТТОЧ (набрану з клавіатури). При цьому відкривається діалогове вікно (рис. 4), в якому встановлюємо розмір точки, що дорівнює трьом абсолютним одиницям. Тобто розмір точки зменшується або збільшується при зменшенні або збільшенні масштабу.

Рис. 4. Зміна розміру та стилю точок в діалоговому вікні Отображение точек

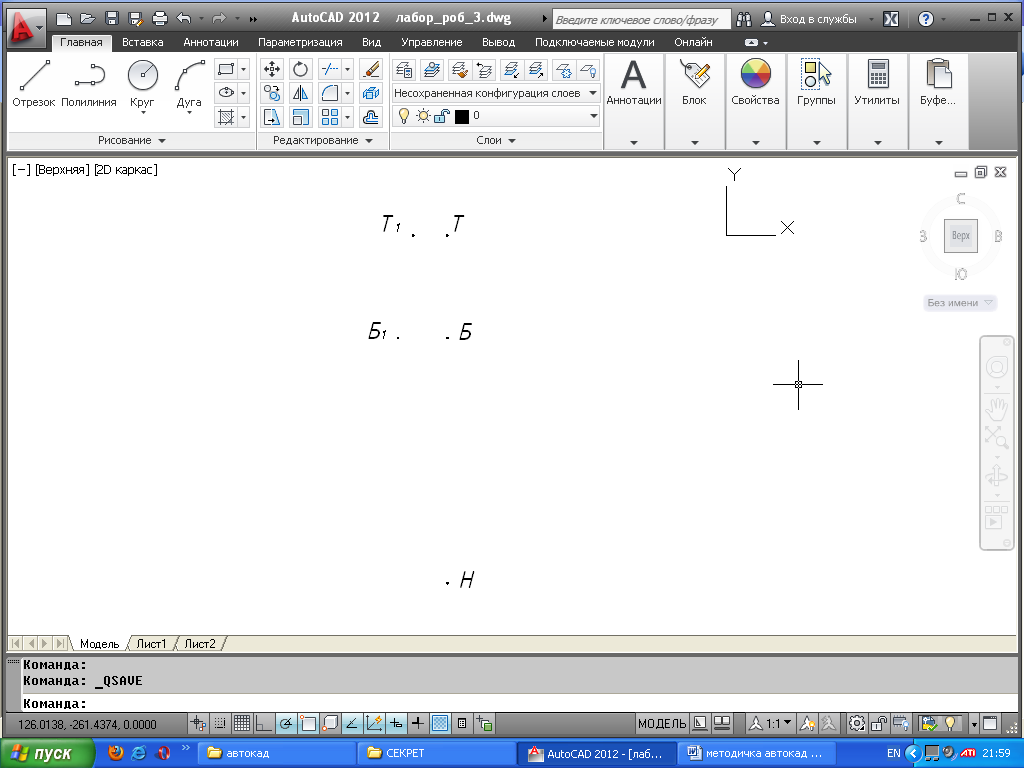

Позначаємо точки Т₁, Т, Б, Б₁, Н, як показано на рисунку 5.

Рис. 5. Позначення точок на кресленні конструкції прямого клина

6-тиклинної спідниці

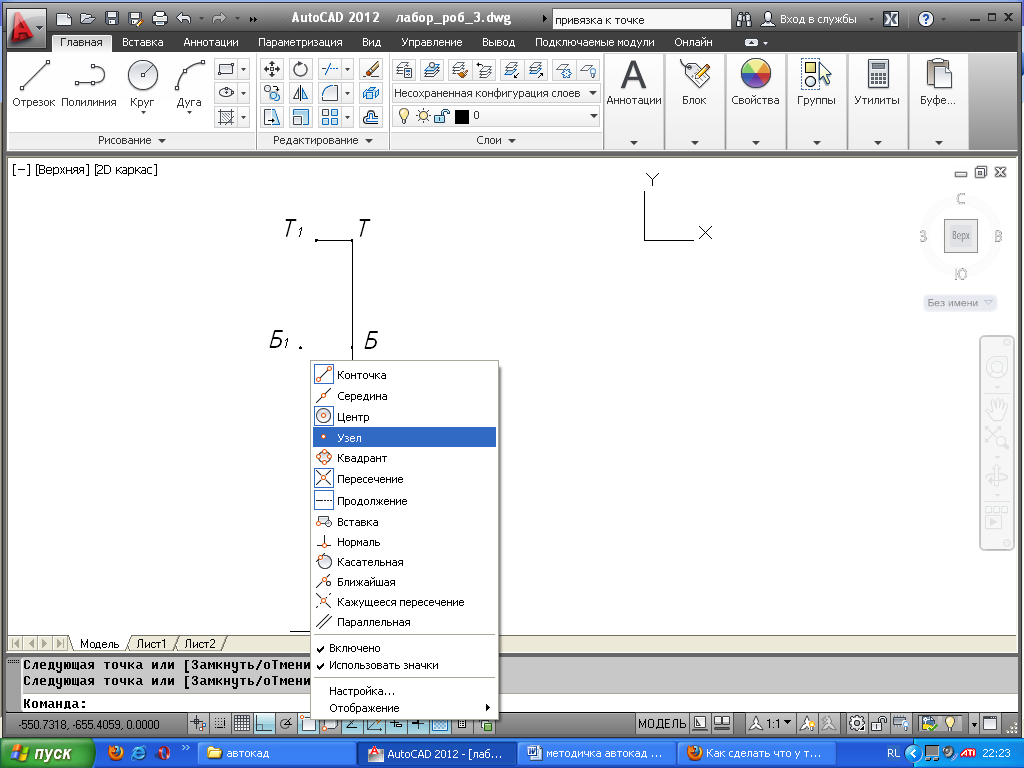

Сполучаємо відрізками позначені точки. Для цього активуємо прив’язку до вузла, натискаючи правою кнопкою миші на піктограмі Объектная привязка в статусному рядку і обираємо режим об’єктної прив’язки Узел (рис. 6).

Рис. 6. Активація режиму об’єктної прив’язки Узел за допомогою команди Объектная привязка

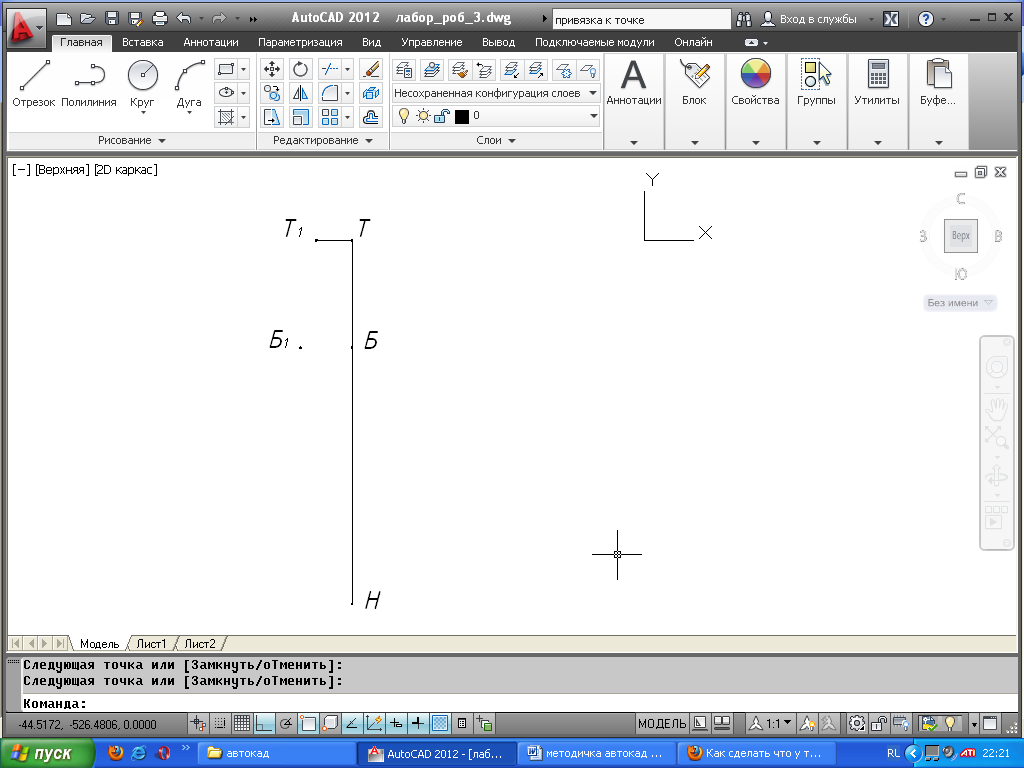

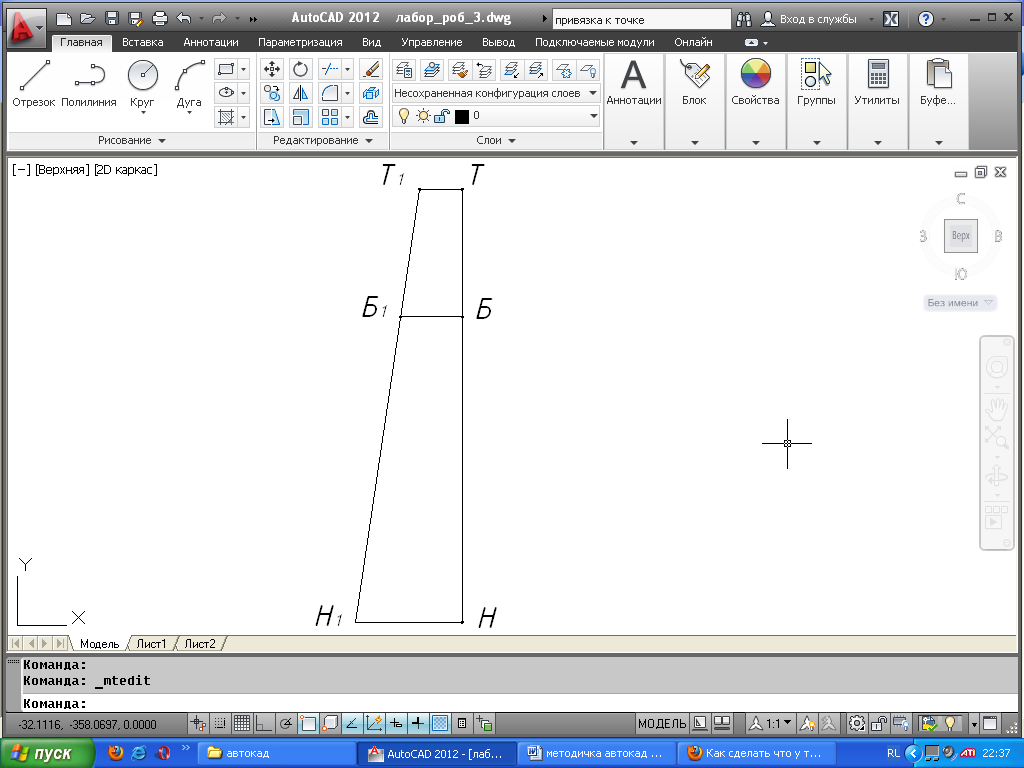

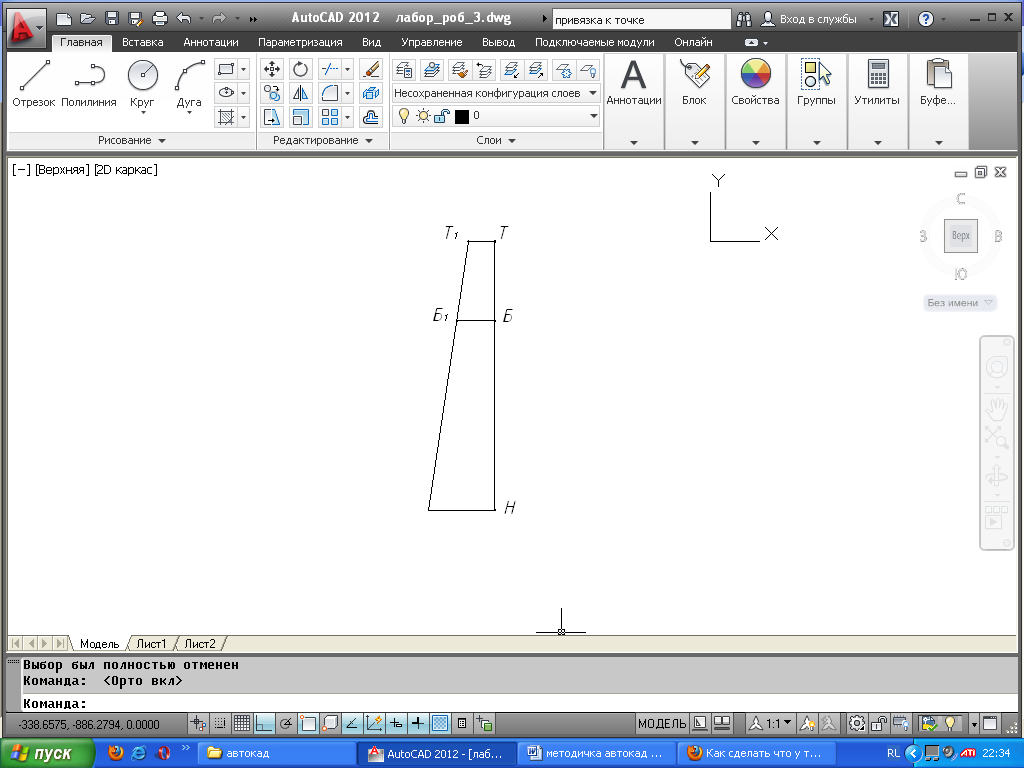

Проводимо горизонтальний відрізок через точку Н таки чином, щоб він перетнувся з продовженням відрізка Т₁Б₁. це вдасться зробити при відключеному режиму Орто, натиснувши лівою кнопкою миші на піктограмі в статусному рядку. Позначаємо точку Н₁ (рис. 7).

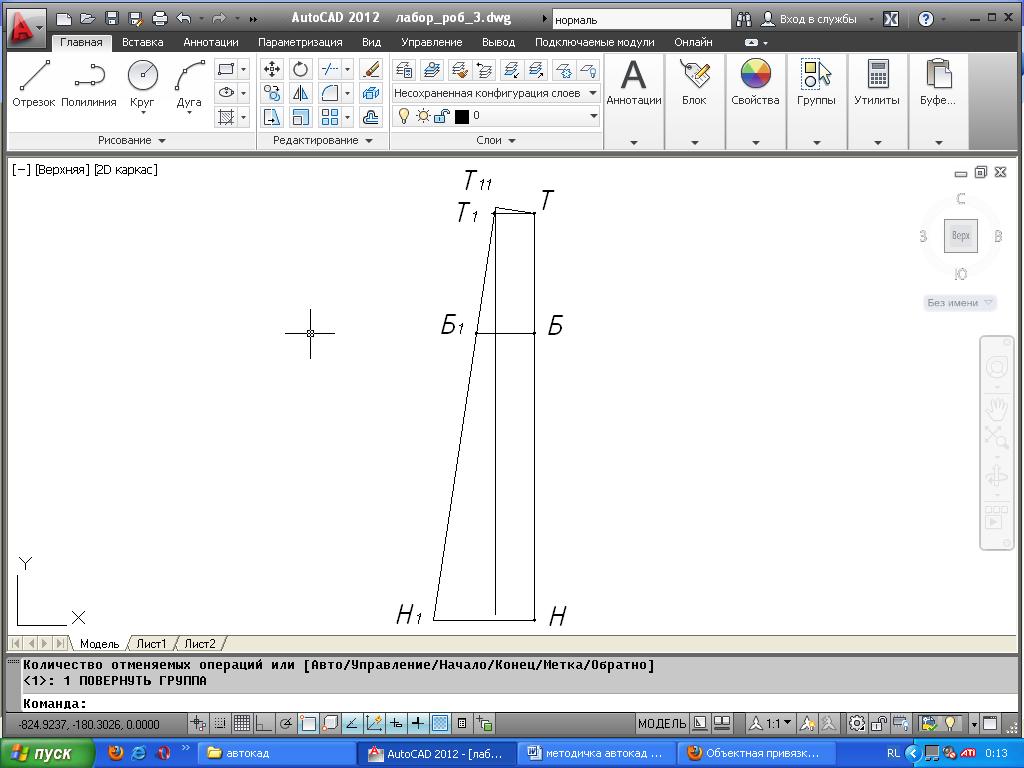

Рис. 7. Перетин відрізків

Для оформлення лінії верхнього зрізу клину необхідно опустити нормаль із точки Т на продовження відрізку Т₁Б₁. Для цього скористаємося режимом об’єктної прив’язки Нормаль (за принципом активації режиму Узел (рис. 6)). Після обрання вказаного режиму натискаємо на піктограмі Отрезок в панелі інструментів Рисование / Главная і опускаємо відрізок з точки Т на продовження відрізку Т₁Б₁, натискаємо ліву кнопку миші , а потім клавішу Enter (рис. 8).

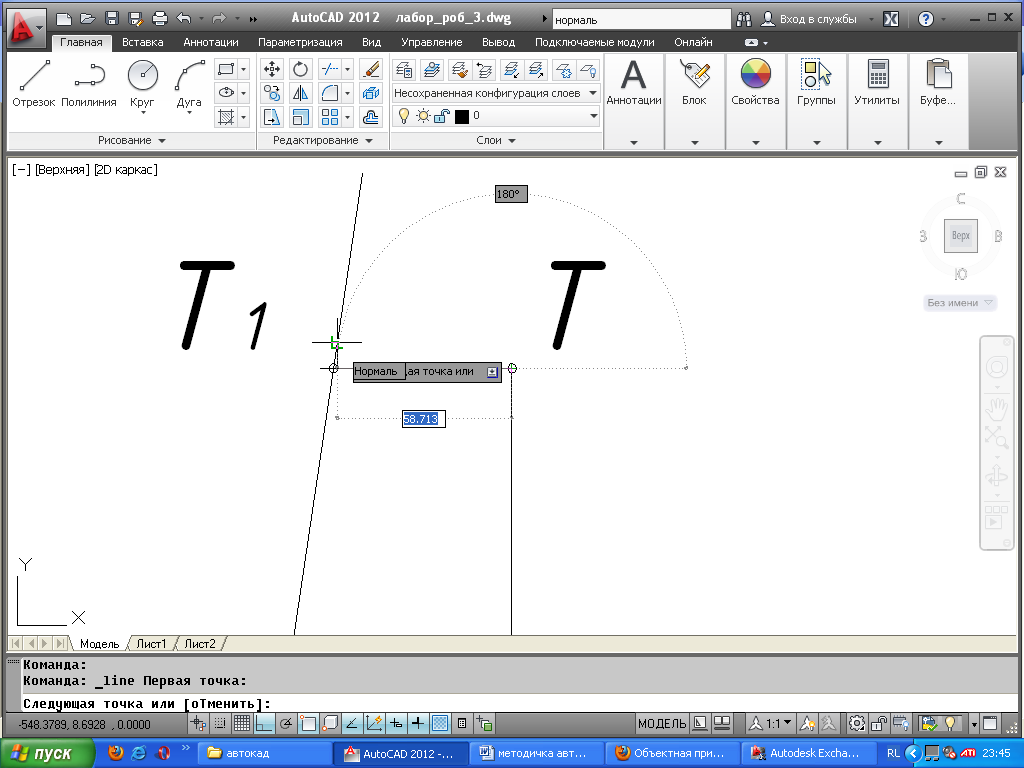

Рис. 8. Опускання перпендикуляру з точки на відрізок за допомогою режиму об’єктної прив’язки Нормаль

Позначаємо точку Т₁₁.

Для оформлення клина на лінії низу спочатку потрібно зрівняти бічні сторони клина по його середній лінії. Для цього копіюємо відрізок ТН за допомогою команди Копировать / Редактирование / Главная з переносом в точку Т₁₁. Виділяємо скопійований відрізок та натискаємо піктограму Повернуть / Редактирование / Главная. Далі вказуємо лівою кнопкою миші на точку, яка є центром повороту (Т₁₁) і задаємо мишою напрямок повороту до тих пір, поки скопійований відрізок не співпаде лінією бічного зрізу клина, та натискаємо Enter. Позначаємо точкою Н₁₁ нижній кінець повернутого відрізка.

Виділяємо частину клина, як показано на рисунку 9 і дзеркально відображуємо відносно вісі ТН.

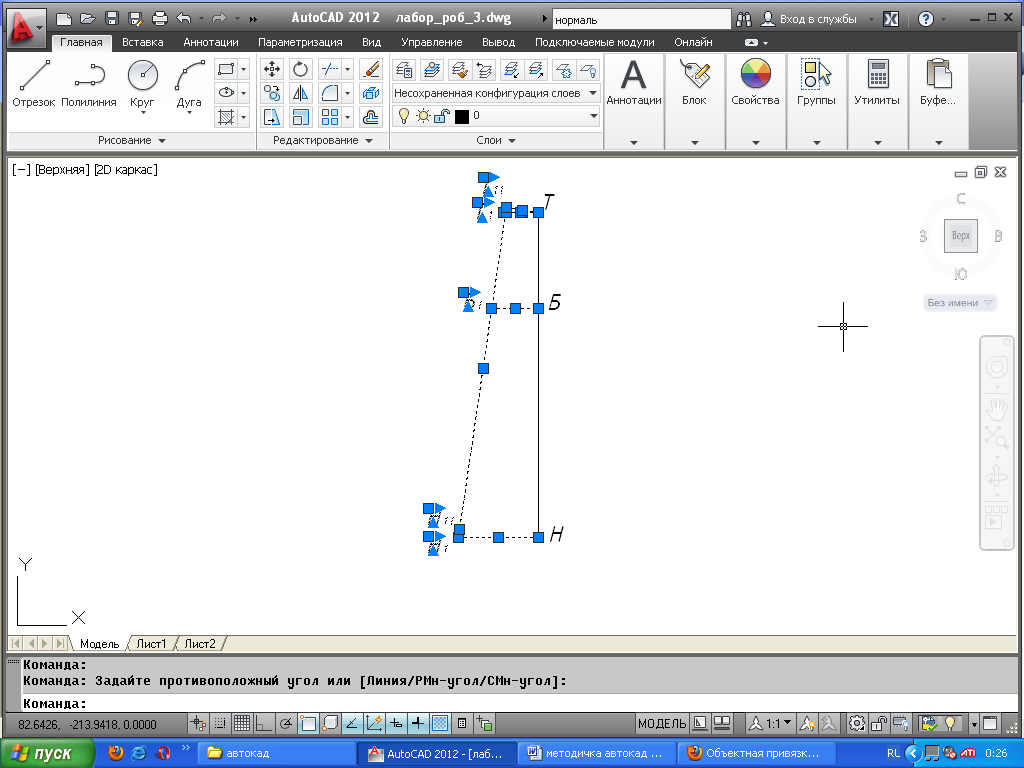

Рис. 9. Виділення частини прямого клину для дзеркального відображення відносно вісі ТН

Позначаємо точки Т₂, Б₂, Н₂, Т₂₂, Н₂₂, згідно рисунка 1 а.

Для оформлення ліній верхнього та нижнього зрізів клину спідниці застосовуємо команду Дуга (три точки) / Рисование / Главная і проводимо дуги через точки Т₁₁, Т, Т₂₂ та Н₁₁, Н, Н₂₂.

Змінюємо товщину ліній контуру прямого клина спідниці на 0,35 мм. Побудову закінчено (рис. 10).

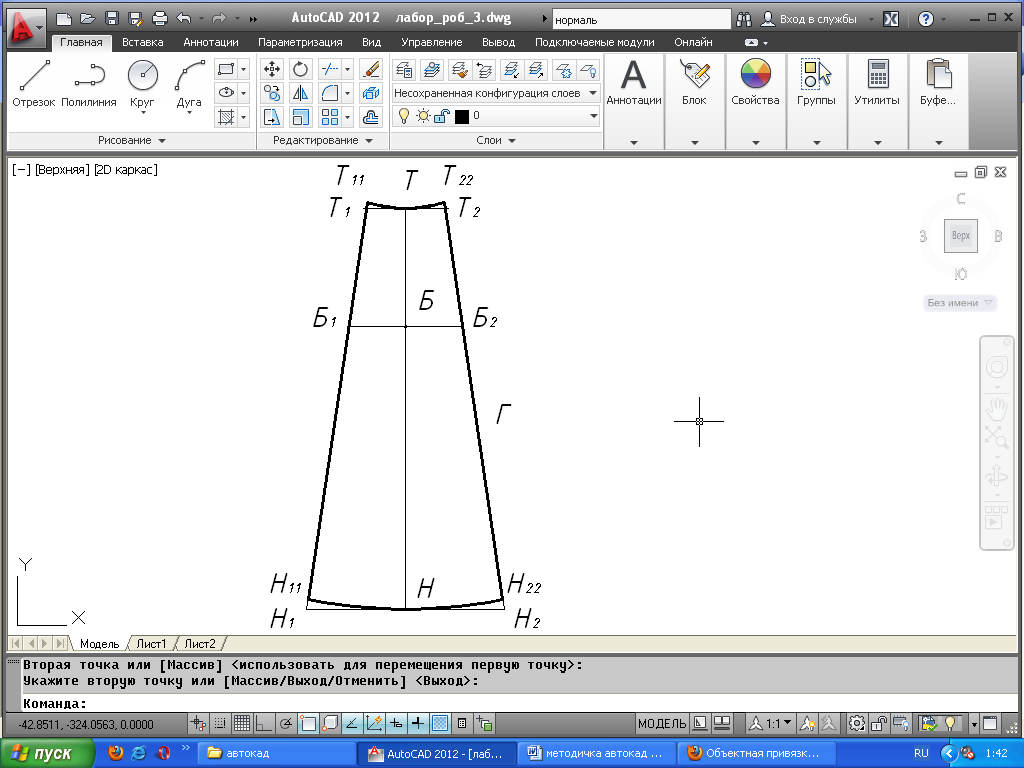

Рис. 10. Креслення конструкції прямого клина 6-тиклинної спідниці

Завдання №2: Побудувати креслення конструкції 6-клинної спідниці-годе зі вставними клинами за даними розмірними ознаками: С_т = 36 см, С_б = 50, см, Д_сп. = 61 см, П_т = 0 см, П_б = 2 см, рівень розширення годе 27 см, величина кльошу 55º.

Оскільки за даними розмірними ознаками і кількістю клинів конструкцію прямого клину спідниці побудовано в завданні № 1, тому подальшу побудову продовжуємо на базі нього.

Зробимо необхідні розрахунки для побудови вставного клина (табл. 2):

Відомо = 610 мм. Заданий рівень розширення годе дорівнює 27 см, тобто відрізок 270 мм. Тому відрізок мм.

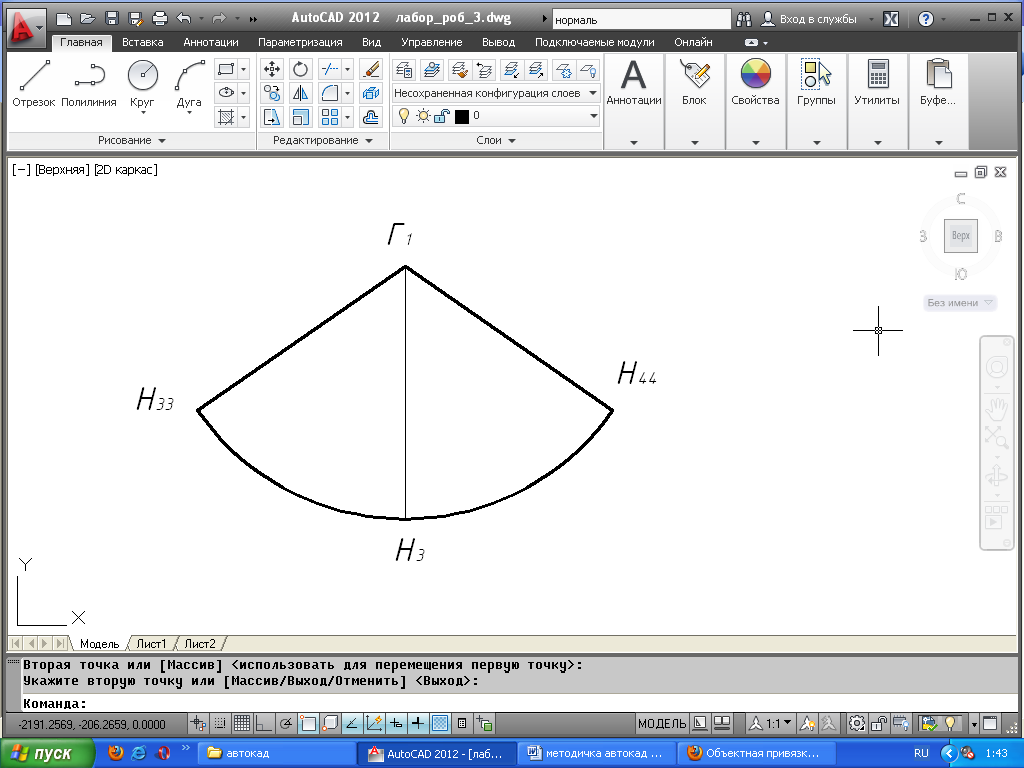

Будуємо горизонтальний відрізок Г₁Н₃ довжиною 340 мм. Далі з точки Г₁ відкладаємо ще один відрізок Г₁Н₃₃ довжиною 340 мм під кутом 55º. Дзеркально відображаємо відрізок Г₁Н₃₃ відносно осі Г₁Н₃ і позначаємо точку Н₄₄. Оформляємо лінію нижнього зрізу вставного клина дугою через точки Н₃₃, Н₃ та Н₄₄.

Змінюємо товщину ліній контуру вставного клина спідниці на 0,35 мм та повертаємо креслення конструкції на 90º за годинниковою стрілкою за допомогою команди Повернуть / Редактирование/ Главная. Побудову закінчено (рис. 11).

а б

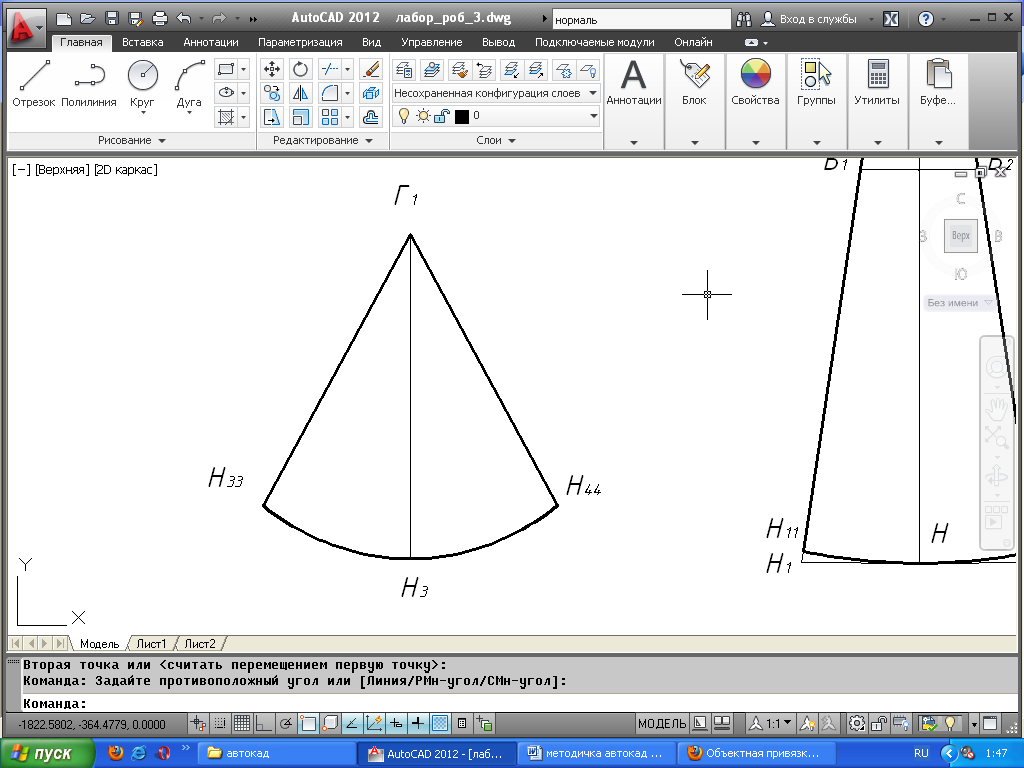

Рис. 11. Креслення конструкції 6-тиклинної спідниці-годе зі вставним клином:

а – прямий клин; б – вставний клин

Завдання №3: Побудувати креслення конструкції 6-клинної спідниці-годе з суцільнокрійними клинами за даними розмірними ознаками: С_т = 36 см, С_б = 50, см, Д_сп. = 61 см, П_т = 0 см, П_б = 2 см. Рівень розширення годе розрахувати зі співвідношення = 5:3, величина кльошу 100º.

Оскільки за даними розмірними ознаками і кількістю клинів конструкцію прямого клину спідниці побудовано в завданні № 1, тому подальшу побудову продовжуємо на базі нього.

Зробимо необхідні розрахунки для побудови суцільнокрійного клина-годе (табл. 3):

При співвідношенні 5:3 мм.

Тоді мм.

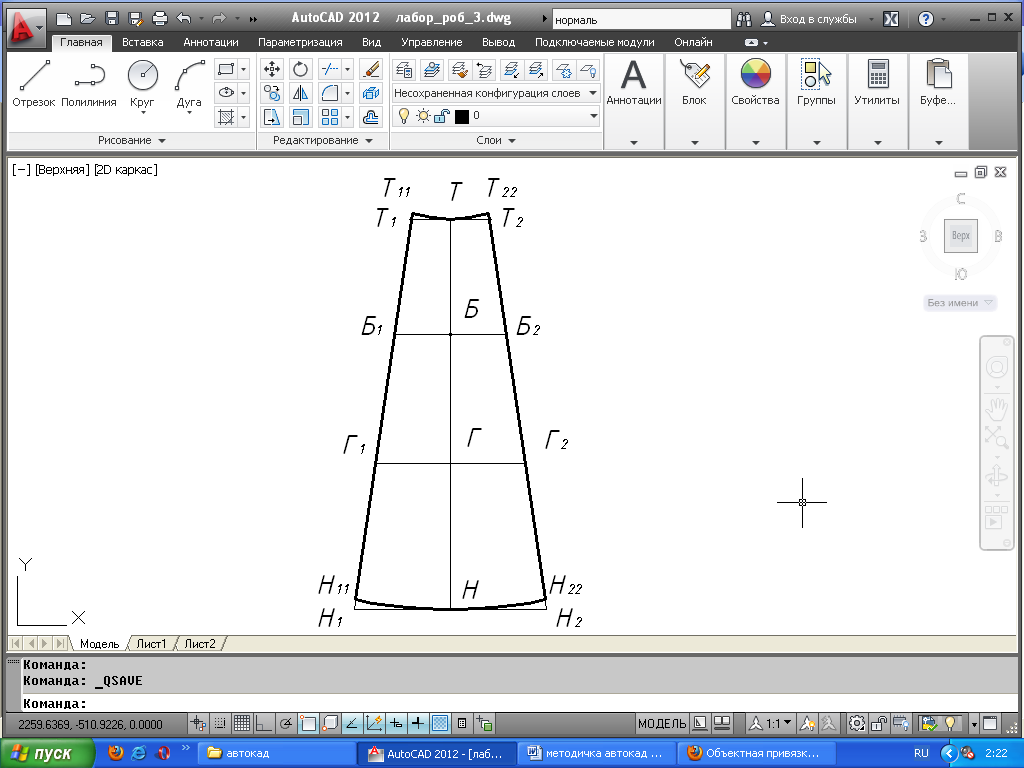

Оскільки точка Т має координати 0,0, тоді точка Г матиме координати 0,-381.25. Через точку Г проводимо горизонталь до перетину з бічними сторонами прямого клина. Позначаємо точки Г₁ і Г₂ (рис. 12).

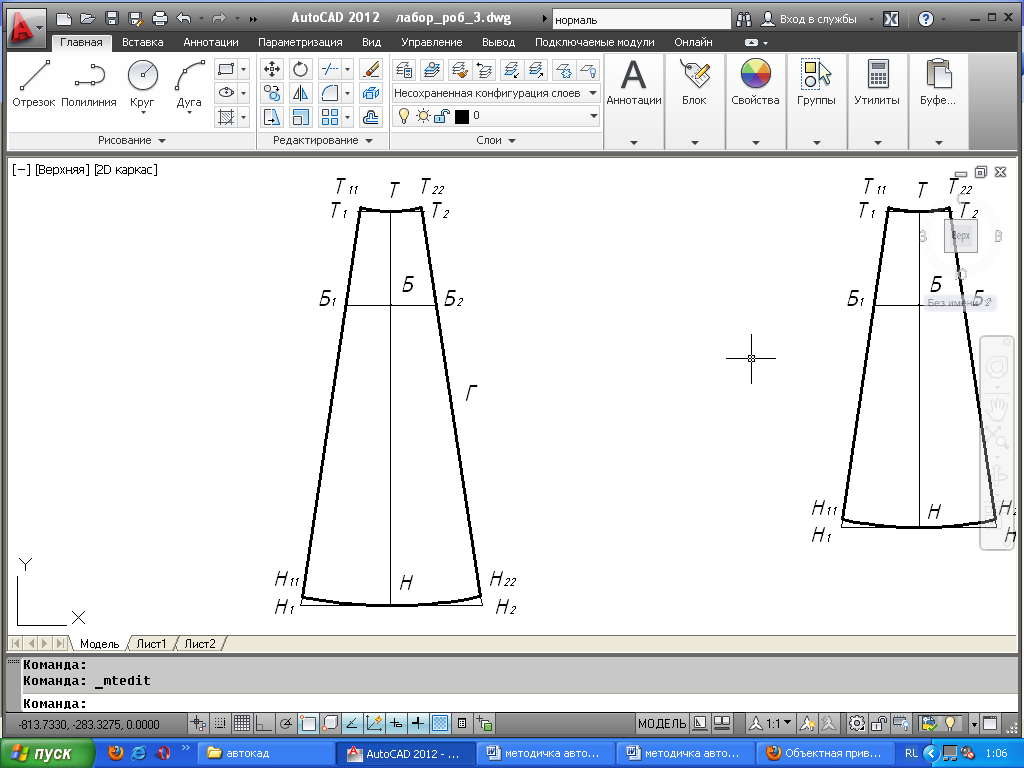

Рис. 12. Позначення точок Г, Г₁, Г₂ та горизонталі Г₁Г₂ на кресленні прямого клина 6-тиклинної спідниці

Із точок Г₁ і Г₂ проводимо лінії під кутом кльошу 100º до вертикальної лінії середини клину (відрізок ГН) довжиною 228,75 мм. Для цього копіюємо відрізок ГН з перенесенням в точку Г₁, використовуючи команду Копировать / Редактирование/ Главная. З точки Г₁ відкладаємо відрізок під кутом 100º (кути в AutoCAD будуються за годинниковою стрілкою) довжиною 228,75 мм відносно скопійованого відрізка. Далі дзеркально відображуємо отриманий відрізок відносно осі ГН. Видаляємо отримані допоміжні вертикальні відрізки і позначаємо точки Г₁₁ та Г₂₁ (рис. 13).

Рис. 13. Побудова розширення годе для суцільнокрійного клину

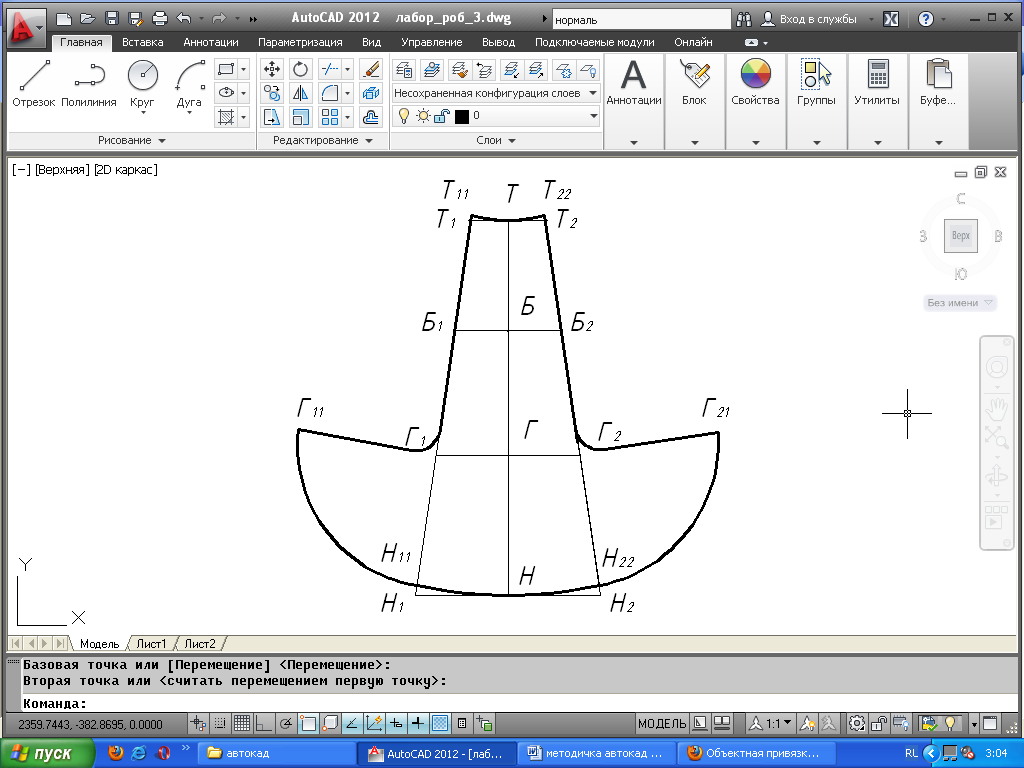

Лінію низу суцільнокрійного клину спідниці-годе будуємо як радіальну криву з центрами в точках Г₁ і Г₂ за допомогою команди Дуга (начало, центр, конец) / Рисование / Главная. Кути Б₁Г₁Г₁₁ та Б₂Г₂Г₂₁ згладжуємо за допомогою команди Сопряжение / Редактирование / Главная, задавши радіус 40 мм.

Змінюємо товщину ліній контуру суцільнокрійного клина спідниці-годе на 0,35 мм. Побудову закінчено (рис. 14).

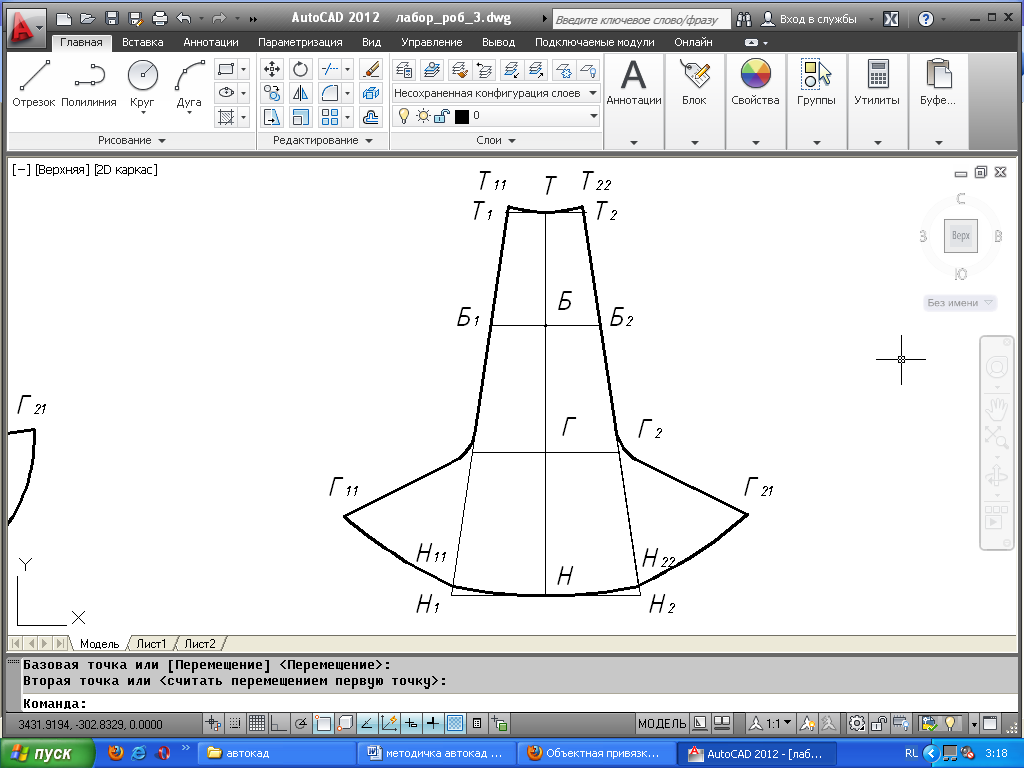

Рис. 14. Креслення конструкції суцільнокрійного клину спідниці-годе
