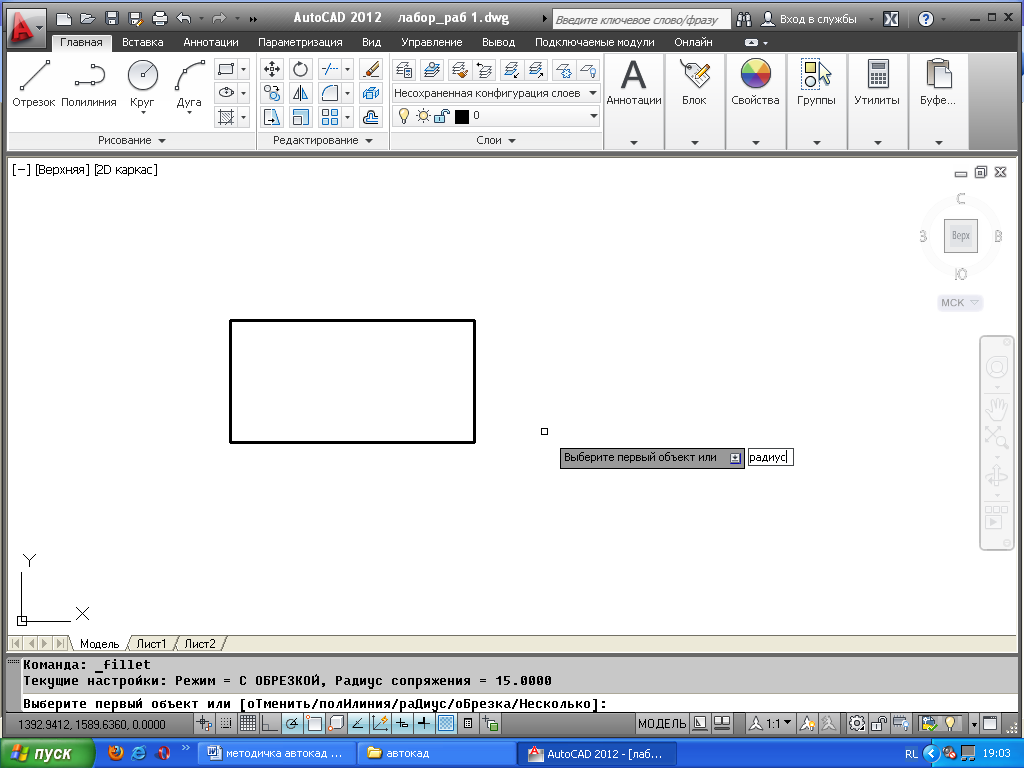

На запит редактора у вікні на графічному полі вказуємо радіус і натискаємо Enter (рис. 19).

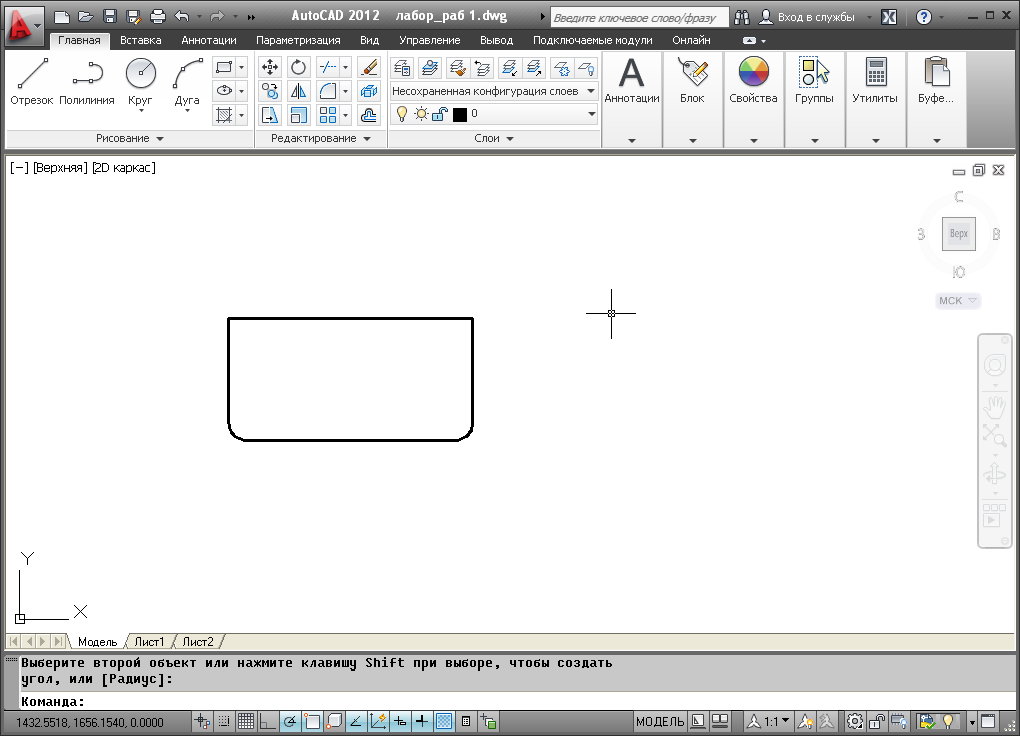

Рис. 19. Згладжування кутів з використанням команди Сопряжение

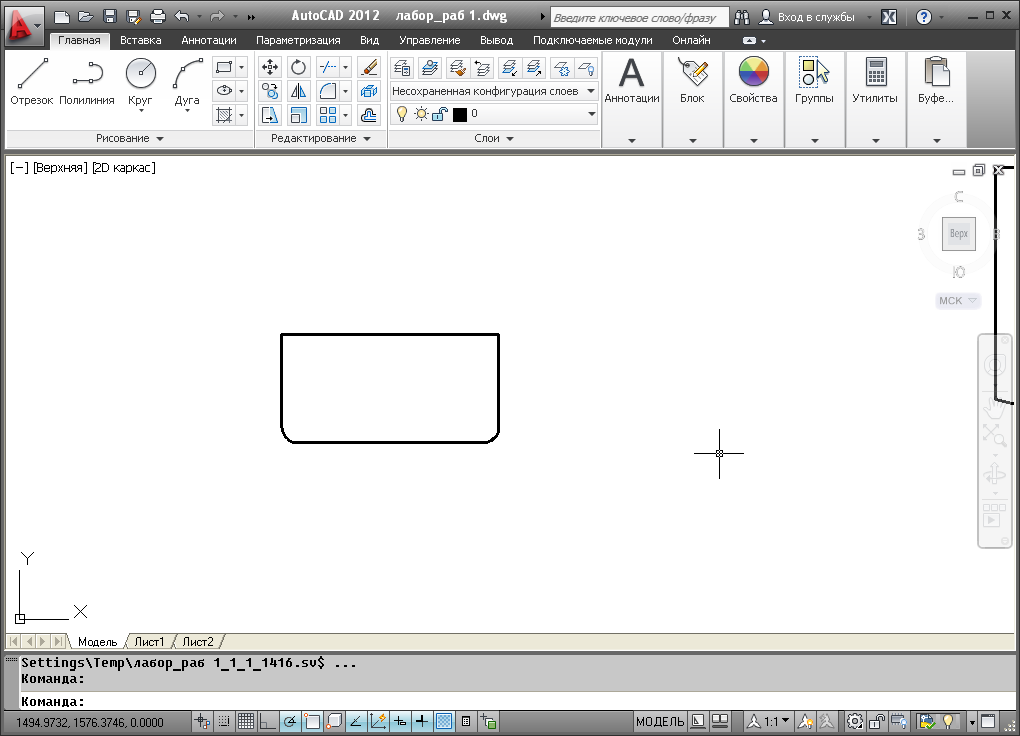

Далі на запит редактора вікні на графічному полі вказуємо величину радіуса 10 і натискаємо Enter. Вказуємо відрізки, які редагуються, і натискаємо Enter. Натискаємо піктограму Сопряжение і вказуємо наступні два відрізки (рис. 20).

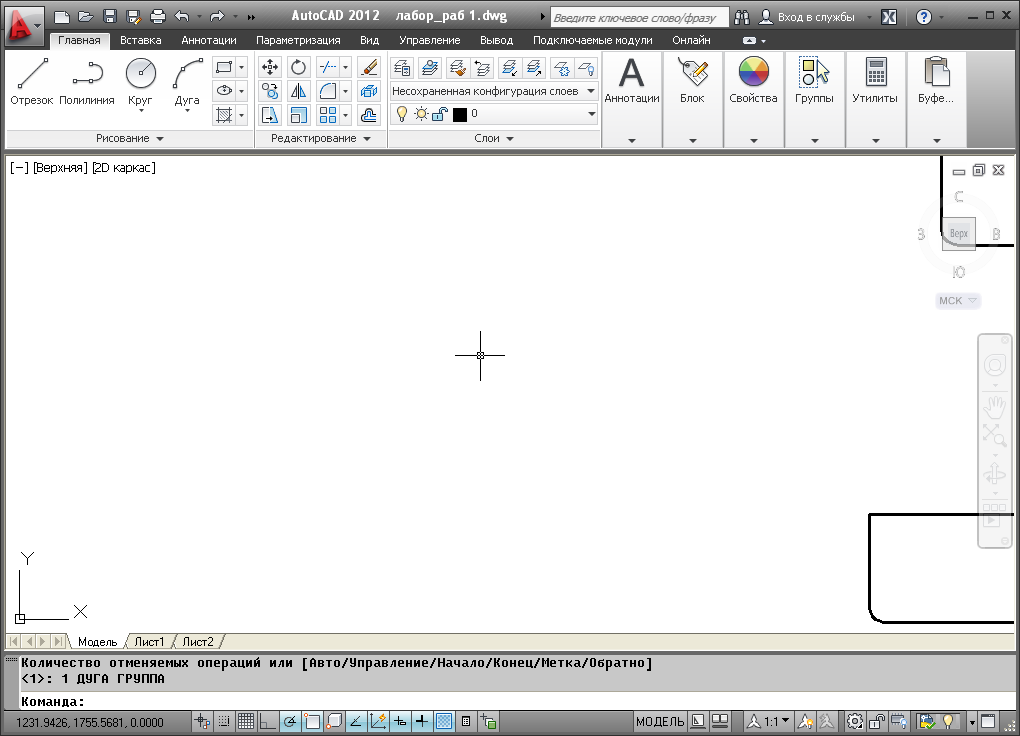

Рис. 20. Креслення клапана

Побудову клапана закінчено.

Для отримання круглих елементів деталей одягу можна також використовувати команду Дуга на панелі інструментів Главная / Рисование.

Література:

1. Полещук Н.Н. Самоучитель AutoCAD 2012 / Н.Н. Полещук. – С-Пб. : БХВ, 2011. 464 с.

2. Климачева Т.Н. 2D-черчение в AutoCAD 2007-2010. Самоучитель. / Т.Н. Климачева. – М. : ДМК Пресс, 2009. – 278 с.

3. Соколова Т.Ю. AutoCAD 2009 для студентов. Самоучитель. / Т.Ю. Соколова – С-Пб. : Питер, 2008. – 384 с.

4. Енциклопедія швейного виробництва. Навчальний посібник. – К. : Самміт-книга, 2010. – 968 с.

5. Блажієвський П.В. Основи комп’ютерного конструювання одягу. Методичні вказівки до виконання курсових робіт і дипломних проектів для студентів спеціальності «Швейні вироби» / П.В. Блажієвський . – Хмельницький : ХНУ, 2005. – 51 с.

6. Домбровська О.М. Основи комп’ютерного конструювання одягу : лабораторний практикум для студентів спеціальності «швейні вироби» (спеціалізація «конструювання швейних виробів») / О.М. Домбровська, В.В. Мица. Хмельницький : ХНУ, 2009. – 24 с.

Лабораторна робота № 2 Тема: Розробка креслення конструкцій конічних спідниць в середовищі AutoCad

Мета: навчитися креслити конструкції конічних спідниць за допомогою основних інструментів AutoCAD.

Теоретичні відомості

Конічними називають спідниці, які зовнішнім виглядом нагадують усічений конус. Тому креслення основи конічної спідниці будують як креслення розгортки усіченого конусу.

Характеристика конічних спідниць:

– різниця між шириною спідниці внизу вдвоє складеному вигляді Шн і напівобхват талії С_г перевищує 2/3 довжини спідниці Д_сп:

– рівномірне розширення спідниці по всій довжині, а не годеподібне;

– в основі конструкції конічних спідниць лежить частина круга (сектор) – половина виробу: частіш за все від 1/2 до 1/8 частини круга;

– відсутність виточок по лінії талії та і значна ширина по низу спідниці;

– середини спідниці ззаду і спереду – радіуси;

– вихідні лінії талії, стегон, низу – дуги.

Конічні спідниці рекомендується носити жінкам, у яких значна різниці між напівобхватом стегон та талії.

При кресленні конструкції конічних спідниць за центр приймають т.О. Від неї вниз по вертикальні відкладають відрізок, який визначає рівень лінії талії:

,

де – напівобхват талії;

К – коефіцієнт, який визначає ширину спідниці по низу і всій довжині і залежить віт того, яку частину круга займає креслення конструкції:

,

де – кут, утворений серединами передньої та задньої половини спідниці, град.

Величини коефіцієнта К і кута для конструкцій різних видів конічних спідниць наведені в таблиці 1.

Таблиця 1
