Складкою спереду

Побудову закінчено.

Завдання №3: Побудувати модельну конструкцію спідниці на кокетці з відстаючими кишенями на базі прямокроєної спідниці за заданим ескізом (рис. 12).

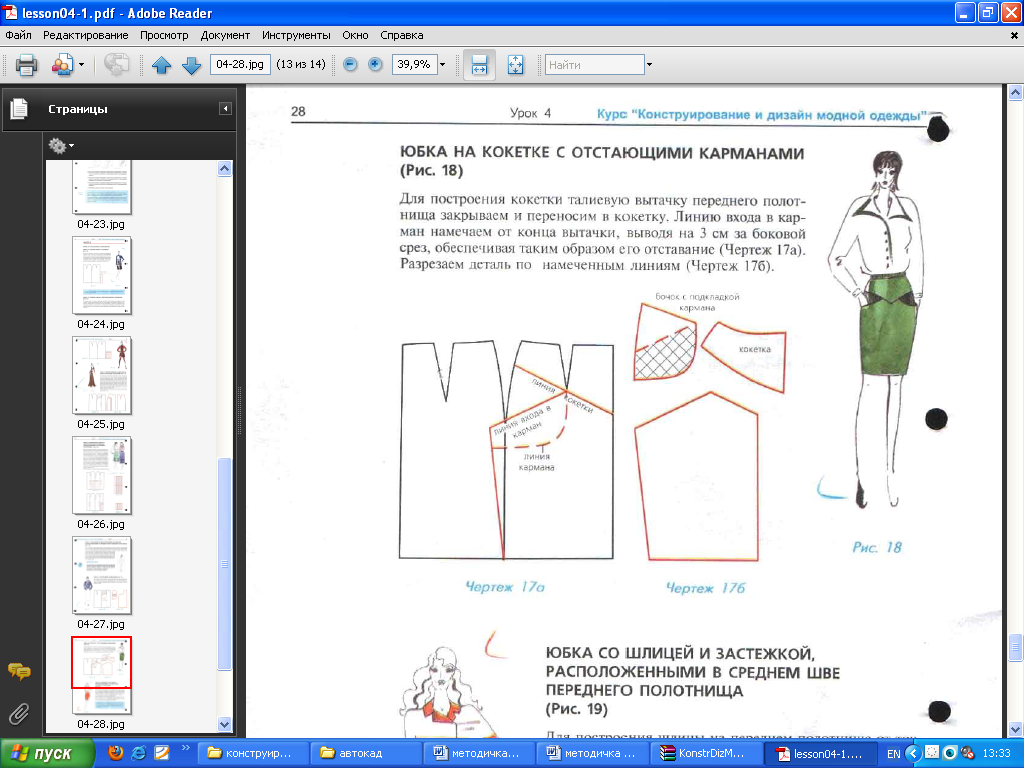

Рис. 12. Ескіз прямокроєної спідниці на кокетці з відстаючими кишенями

Для побудови модельної конструкції використовуємо креслення прямо кроєної спідниці.

Спочатку намічаємо лінію кокетки (рис. 13).

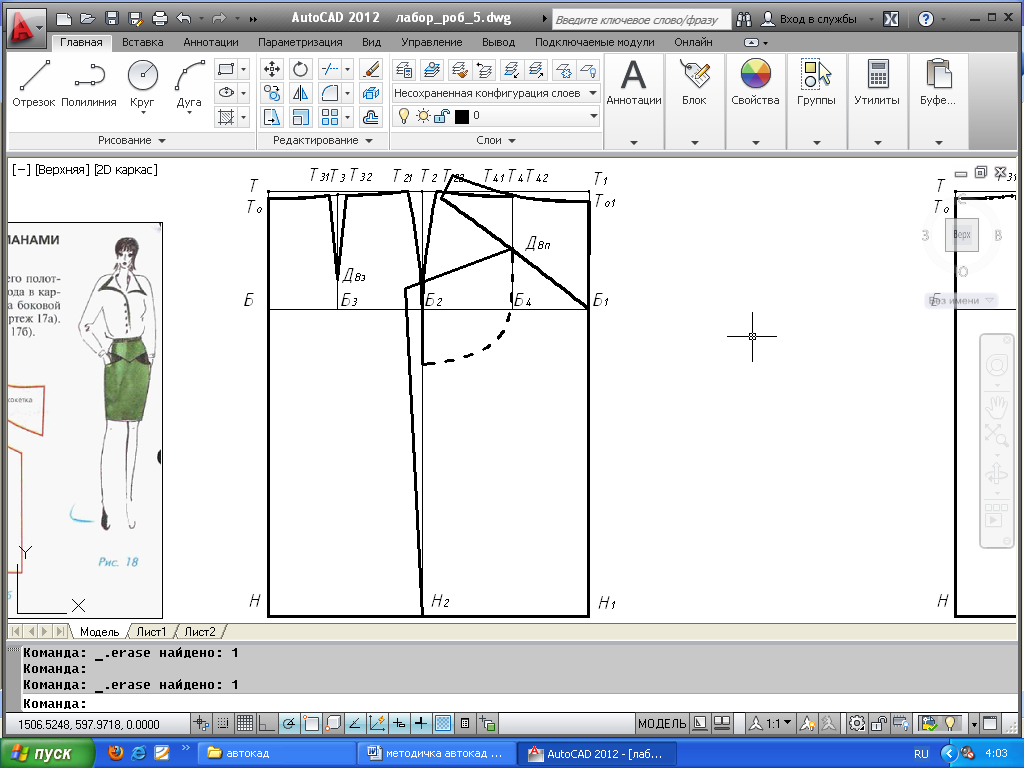

Рис. 13. Задання лінії кокетки на кресленні спідниці

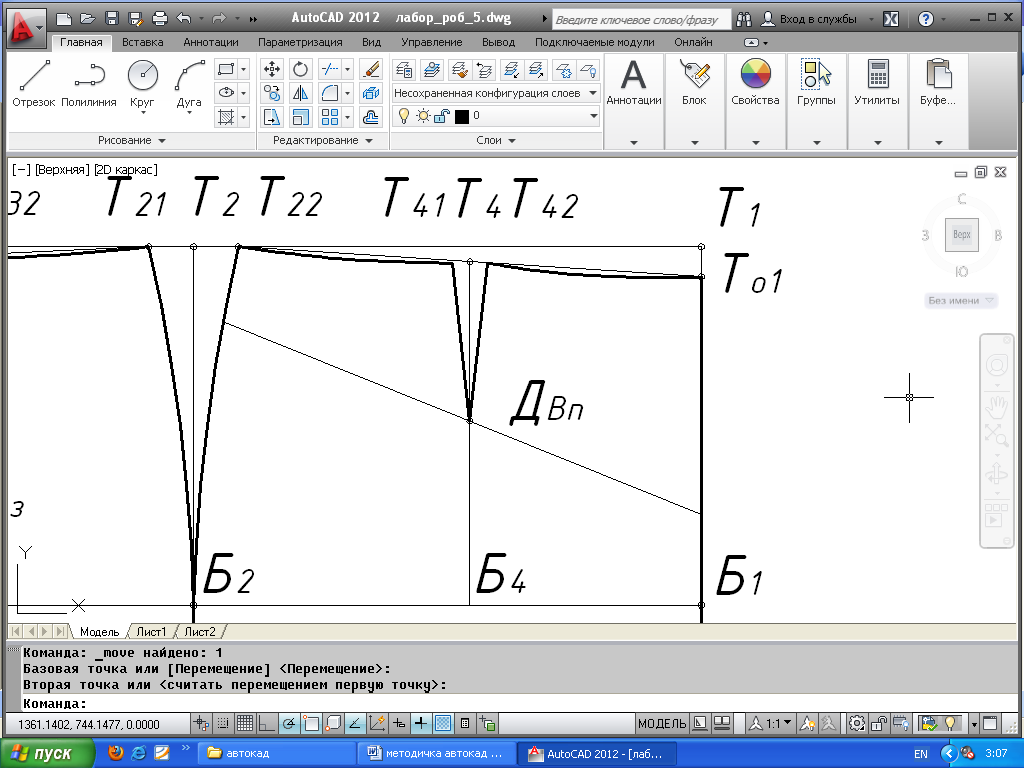

Для побудови кокетки талієву виточку закриваємо і переносимо в кокетку. За допомогою команди Сплайн по управляющим вершинам / Главная / Рисование наводимо контур бічний зріз кокетки. Далі виділяємо ліву сторону талієвої виточки, ліву частину верхнього зрізу кокетки, бічний зріз кокетки і, використовуючи команду Повернуть / Главная / Редактирование, обертаємо виділені елементи навколо точки ДВп таким чином, щоб сторони виточки зімкнулися. Нижній зріз кокетки оформляємо лінією (рис. 14).

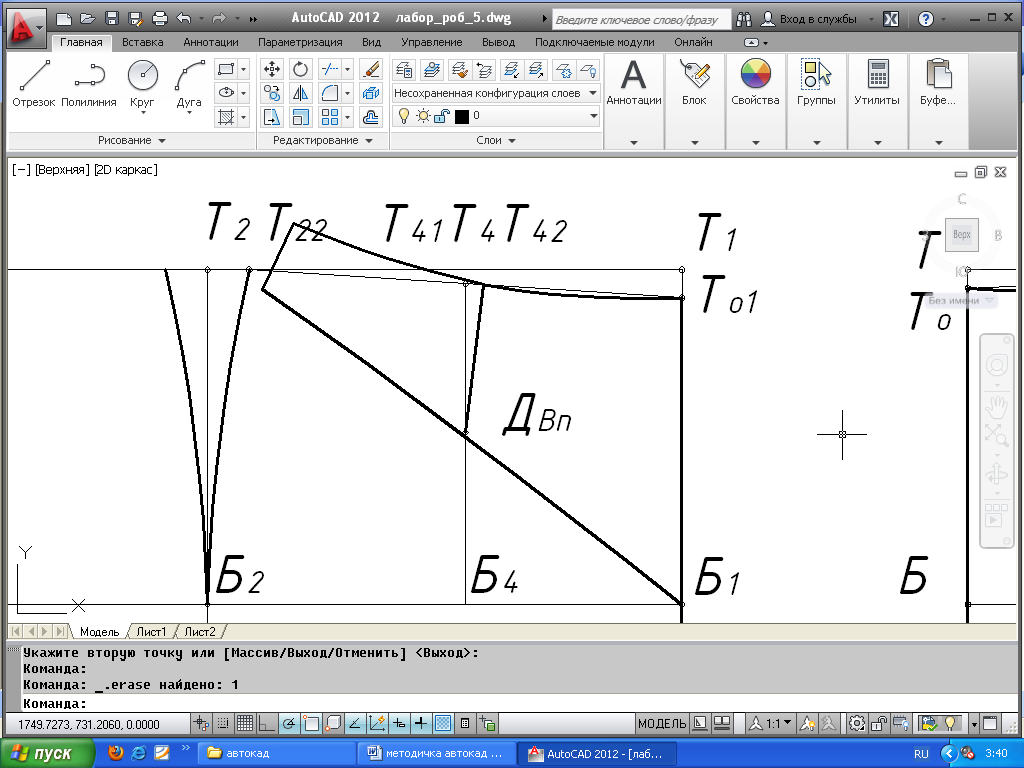

Рис. 14. перенесення талієвої виточки в кокетку за допомогою команди Повернуть

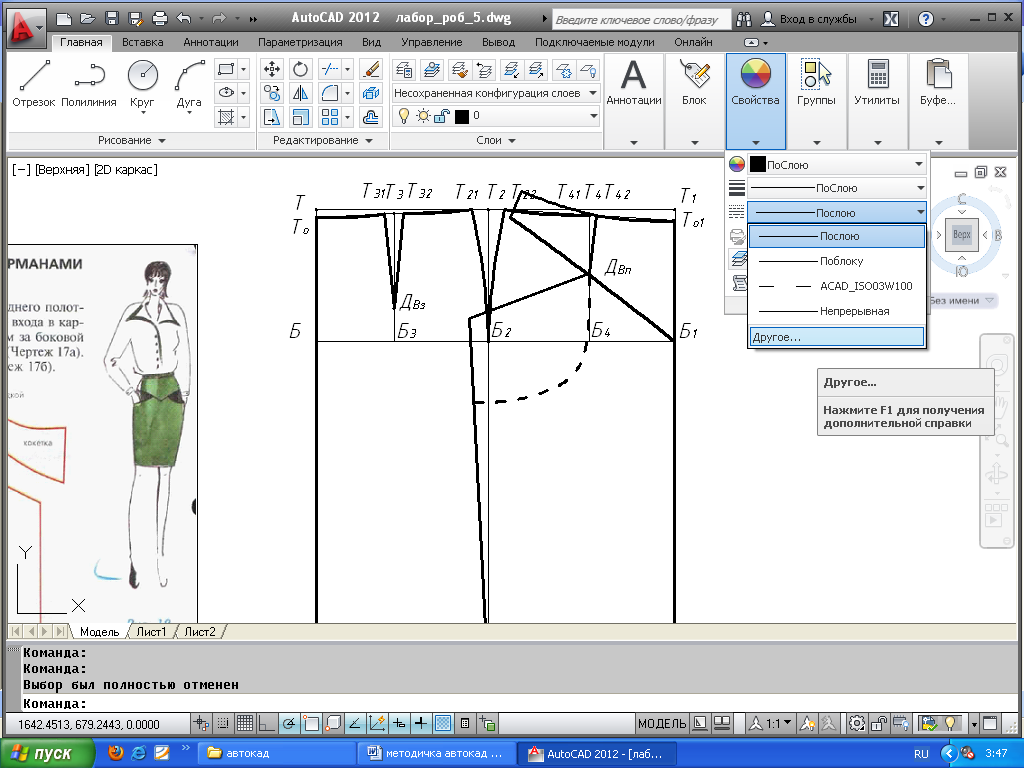

Лінію входу в кишеню намічаємо від кінця виточки, виводячи на 30 мм за бічний зріз спідниці, забезпечуючи таким чином її відставання. Нижній зріз кишені намічаємо пунктирним сплайном (Сплайн по управляющим вершинам / Главная / Рисование), використовуючи команду Тип линий / Свойства / Главная (рис. 15).

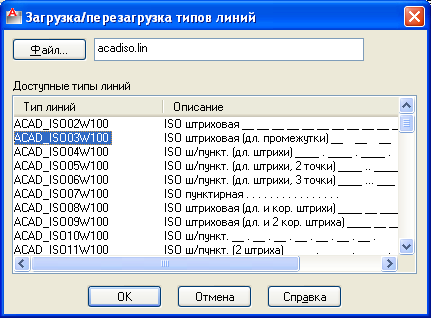

Рис. 15. Задання типу лінії ACAD_ISO03W100

Наносимо новий контур спідниці у відповідності з модельними лініями (рис. 16).

Рис. 16. Модельна конструкція прямокроєної спідниці на кокетці з відстаючими кишенями

Для більш наочного зображення отримані деталі виконують в різних кольорах. Бажано робити це на копії модельної конструкції.

Для цього спочатку розрізаємо деталі по наміченим лініям. При цьому використовуючи команду Перенести / Главная / Редактирование, для виділених деталей.

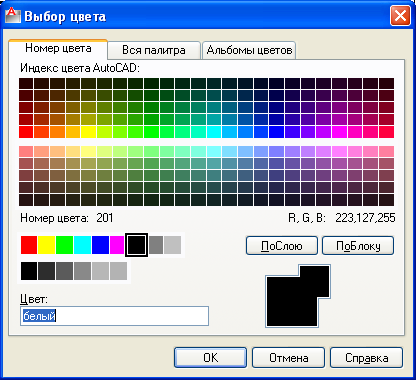

Далі застосовуємо команду Штриховка / Главная / Рисование. В панелі інструментів Образец / Образец штриховки обираємо зразок SOLID і змінюємо колір в панелі Цвет штриховки / Свойства (рис. 17).

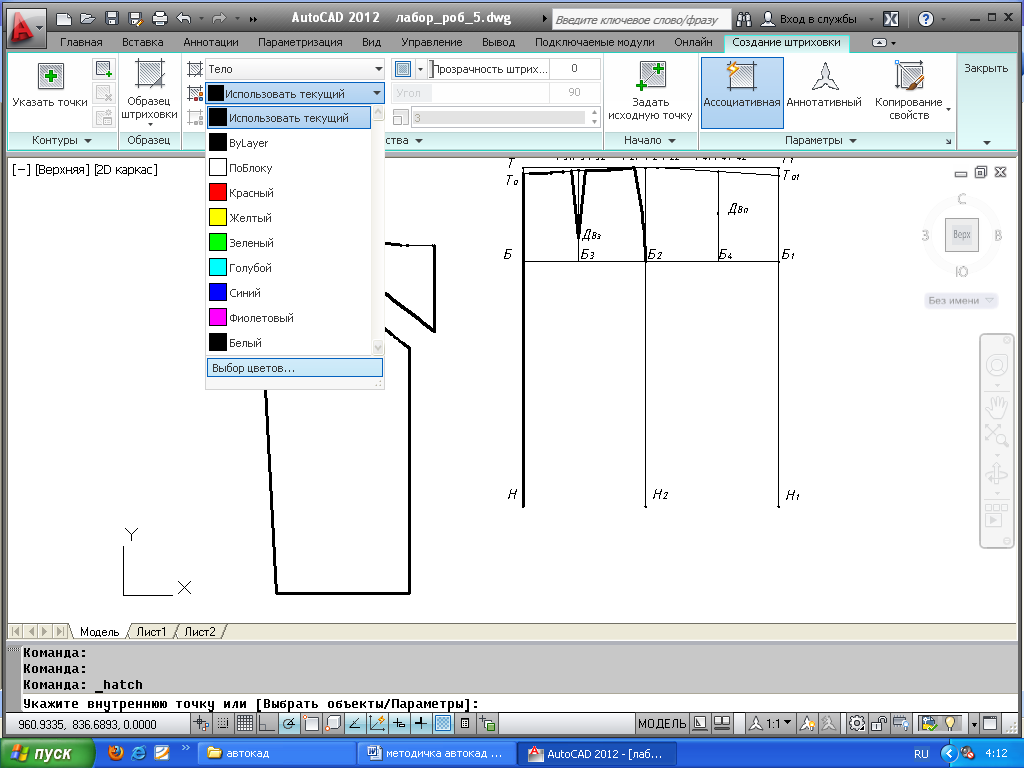

Рис. 17. Заміна кольору штриховки

При штрихуванні може виникнути проблема незамкненого контуру. Тому зімкнути всі лінії, використовуючи прив’язки.

Зазвичай одним кольором позначають деталі, які виготовляються з однієї тканини. В нашому випадку – це кокетка, переднє та заднє полотнища спідниці (рис. 18).

Рис. 18. Результат моделювання прямокроєної спідниці

на кокетці з відстаючими кишенями

Шершнева

Жак Лин

Янчевская

Бочкарева

енциклопедія

105 сторінок

Лабораторна робота № 6

Тема: Побудова модельної конструкції спідниці -годе в середовищі AutoCAD

Мета: навчитися моделювати конструкцію спідниці-годе за допомогою основних інструментів AutoCAD.

Теоретичні відомості

Модельну конструкцію спідниці-годе з градуюванням будують на базисній сітці, ширина якої дорівнює півобхвату стегон з прибавкою на вільне облягання. Висота сітки дорівнює максимальній довжині спідниці. Сітка розбивається вертикальними лініями на клини, ширина яких дорівнює ,

де - обхват стегон;

- кількість клинів у спідниці.

Виточки розподіляють по всім вертикалям у відповідності до фігури.

Якщо кількість клинів спідниці-годе з градуюванням дорівнює восьми, то креслення можна виконати на базі прямокроєної спідниці.

Моделювання даної спідниці показане на рисунку 1.

а б

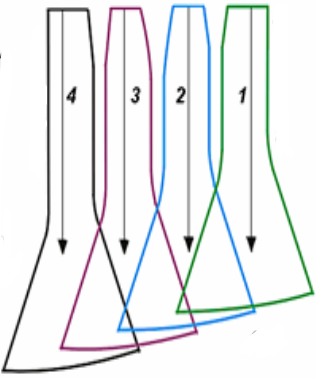

Рис. 1. Моделювання спідниці-годе з градуюванням: а – схема побудови клинів;

б – отримані лекала клинів

Модельну конструкцію спіральної спідниці-годе будують на базі клину-годе, отриманого шляхом аналогічного розрахунку для базисної сітки спідниці-годе з градуюванням. Оптимальною для побудови спіральних спідниць є кількість клинів 8, 10 та 12.

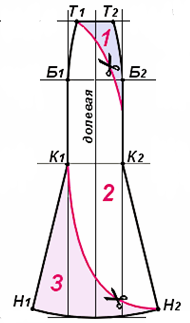

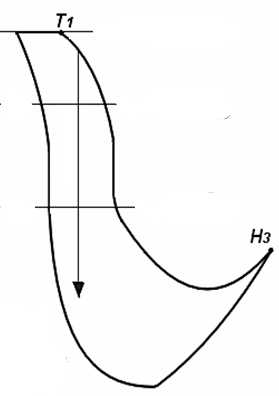

Побудову починають з проведення двох ліній, які визначають закручення спіралі (рис. 2 а). Для цього плавними кривими сполучають точки К1 та Н2. Точку Т1 сполучають з точкою, обраною на 2-3 см нижче лінії стегон.

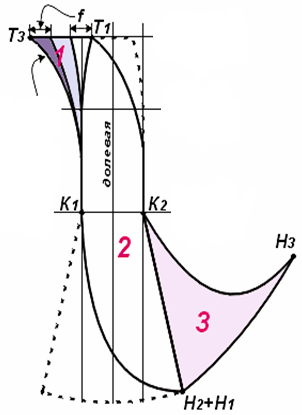

Далі розрізають лекало по наміченим лініям. Частину 3 приєднують до правої частину кльошу клину-годе (рис. 2 б). частину 1 приєднують до лівої сторони клину-годе. В результаті утворюється виточка з розхилом f, яку переносять в лівий край клину-годе і відрізають (на схемі позначено фіолетовим кольором). Гострі кути, отримані в результаті моделювання, згладжують плавними кривими лініями. Нитка основи в спіральному клині проходить вертикально (рис. 2 в).

а б в

Рис. 2. Моделювання спіральної спідниці-годе: а – нанесення модельних ліній наклин-годе; б – приєднання відрізаних частин до клину-годе;

в – отриманий спіральний клин-годе

Модельну конструкцію спідниці-годе із зигзагоподібними клинами будують на базисній сітці, аналогічній сітці для спідниці-годе з градуюванням.

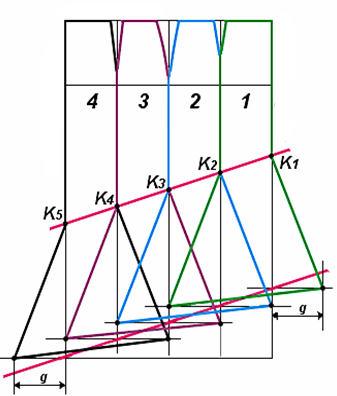

Спочатку проводять лінію кльошу годе. Далі кожен стовпчик ділять навпіл і від отриманих точок на лінії кльошу опускають вертикалі вниз. Точки поділу в сусідніх клинах позначають К1 і К2 (рис. 3). Відстань від лінії талії до лінії кльошу ділять навпіл і проводять горизонталь Z - лінію зигзаг.

Рис. 3. Моделювання спідниці-годе із зигзагоподібними клинами

Для побудови виточки на правій стороні клину продовжують виточку до перетину з лінією Z (т. Z1). Далі точку Z1 з’єднують прямою із серединою вхідного клину – точкою К1. По лінії низу від вертикалі, яка проходить через К1, відкладають вправо величину кльошу g (т. Н1). З’єднують точки К1 та Н1.

Точка Z2 зміщена вправо на величину зміщення точки Z1. точки Z2 , К2, Н2 з’єднують як показано на рисунку 3.
