1.1 Позначення параметрів та елементів привода

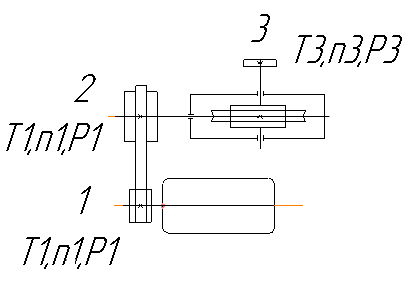

Перед визначенням параметрів накреслимо службову кінематичну схему (рис. 1.1). Вхідний вал привода, вал електродвигуна позначаємо цифрою 1. На схемі редуктора цифрами 2, 3 позначаємо швидкохідний, і тихохідний вали та їх параметри.

Рисунок 1.1 – Кінематична схема приводу.

З метою зручності введення розрахунків параметрам елементів передачі, що розглядається, надаються індекси ведучого "1" та веденого – "2". Для індексації елементів передач використаємо такі позначення:

"п" –пасова передача;

"ч" – черв’ячна передача;

"р" – редуктор;

"пк" – підшипник кочення.

1.2 Визначення потрібної потужності і вибір електродвигуна привода

При довгостроковому постійному або незначному змінному навантаженні, яке притаманне компресорам, конвейєрам, транспортерам та іншим механізмам, розрахункова потужність електродвигуна привода визначається через потужність на вихідному валу привода, кВт:

Вт

де Р₃ – потужність на вихідному валу привода, Вт;

η1 – коефіцієнт корисної дії пасової передачі.

η2 – коефіцієнт корисної дії черв’ячнної передачі.

ηпк коефіцієнт корисної дії підшипників.

Визначимо коефіцієнт корисної дії привода:

де η_П – коефіцієнт корисної дії пасової передачі, η_П=0,97;

η_Ч – коефіцієнт корисної дії черв’ячної передачі, η_К=0,8;

η_ПК – коефіцієнт корисної дії однієї пари підшипників кочення, η_ПК=0,99;

k – число пар підшипників, k=2;

Для приводів конвеєра та інших механізмів широко використовуються двигуни серії 4А виконання ІМ1081, ІМ2081 за ГОСТ 19523-81 потужністю від 0,55 до 30 кВт та синхронними частотами обертання ротора від 750 до 3000 хв^-1.

З довідників вибираємо двигун ближчої меншої по ряду потужності Р_Д у порівнянні з розрахунковою. Обираємо двигун 4А132М4/1445/2 з потужністю 7,5 кВт з синхронною частотою обертання 1500 хв^-1 та перевіряємо його на перевантаження:

Маючи потужність Р_Д та синхронну частоту обертання обираємо з довідників типорозмір двигуна. Запишемо його габаритні розміри (таблиця 1.1) та виконаємо ескіз двигуна виконанням ІМ1081.

Таблиця 1.1 – Габаритні розміри двигуна .

Тип двигуна	Число полюсів	Виконання ІМ1081
		d30	l1	l30	d1	b1	h1	l10	l31	d10	b10	h	h10	h31
4A 132S	4	302	80	480	38	10	8	140	89	12	216	132	13	350

1.3 Визначення загального передаточного числа привода та його розподіл по ступеням

Визначимо загальне передаточне число привода U':

де n₃ – частота обертання вихідного валу, хв^-1;

– асинхрона частота обертання валу двигуна, хв^-1;

Розподіл U' з урахуванням можливих значень передаточних чисел різних передач треба вести додержуючись основних критеріїв: матеріаломісткість, вартість, довговічність та габаритні розміри привода. Всі ці критерії залежать від матеріалів та хіміко-термічної обробки зубчастих коліс, рівноміцності деталей передач, раціонального визначення способу змащування, допустимого недовантаження передач.

Визначимо передаточне число черв’ячної :

де U1 - попередньо вибране передаточне число пасової передачі, =2,5, попередньо вибране передаточне число черв’ячної передачі .

1.4 Визначення частоти обертання валів привода, потужностей та обертових моментів, що передаються валами

Розрахуємо дійсні частоти обертання валів, хв^-1:

Розрахуємо потужності на валах, Вт:

Вт

Вт

Розрахуємо обертові моменти на валах, Нм:

Нм

1.5 Підсумкові дані розрахунку

Параметри визначеного для привода електродвигуна:

• тип – 4А 132S4/1455/2;

• потужність – Р₁=7.5 кВт;

• частота обертання ;
