Размеры плавильного пространства печи и выбор мощности печного трансформатора

2.1 Определение формы и размеров ванны

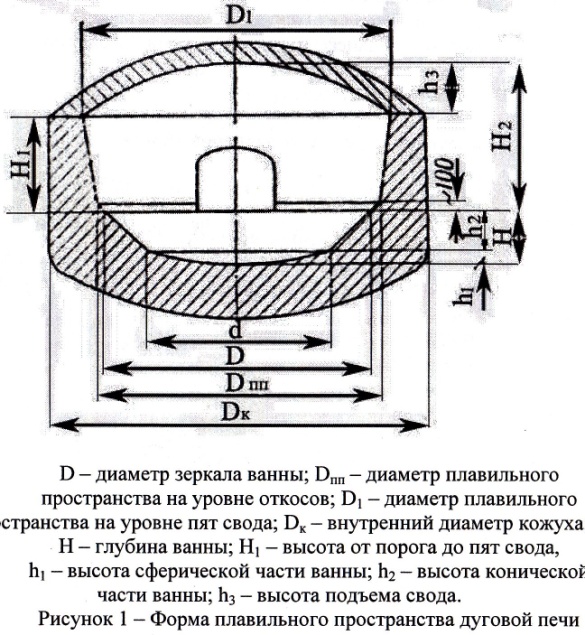

1. Форма ванны сфероконическая (Рисунок 1);

2. Уровень шлака в окислительном периоде плавки совпадает с уровнем порога рабочего окна и с уровнем нижней кромки выпускного отверстия;

3. Отношение диаметра зеркала ванны D к глубине ванны Н D/H=5;

4. Высота сферической части ванны ;

5. Высота конической части ванны ;

6. Угол наклона откоса ,α=45°;

7. Удельный объем жидкой стали ;

8. Удельный объем жидкого шлака ;

9. Печь с номинальной садкой 35 т.

2.2 Объем ванны

Где В – кратность шлака - отношение массы шлака к массе металла :

В=

Для основной В= 0,07, тогда объем ванны получаем

2.3 Диаметр зеркала и глубина ванны

Объем ванны равен сумме объемов усеченного конуса и шарового сегмента:

Где R – радиус зеркала ванны на уровне порога, R=D/2;

r – радиус шарового сегмента, r =d/2;

4,0775=0,0968* , тогда диаметр зеркала ванны

D=

Глубина ванны H=D/5=3479/5=696 мм

Диаметр сферической части D=17*696/5=2366,4 мм

Высота сферической части =139 мм

Высота конической части мм

2.4 Размер плавильного пространства

мм

Высота от порога до пят свода для печей до 40 т

Высота подъема свода -

Высота центральной части свода над зеркалом ванны

2.5 Диаметр кожуха печи

Внутренний диаметр кожуха :

Где - толщина футеровки на уровне откосов (370 мм)

Принимаем толщину кожуха

Наружный диаметр кожуха определяем:

2.6 Выбор мощности трансформатора

Мощность трансформатора:

Где t – продолжительность плавления номинальной садки, (1,5 час).

Средняя мощность трансформатора:

Полезная мощность за период плавления:

где cosφ – коэф. мощности печной установки(0,85);

- расчетный электрический к.п.д. установки (0,9);
