Результаты измерений удельной поверхности

Время помола, мин	T	Sуд	Sуд ср
10	10	1768	2056
	11	1855
	11	1855
	36	2385
	37	2418
20	29	3011	3307
	28	2959
	25	2796
	95	3874
	96	3895

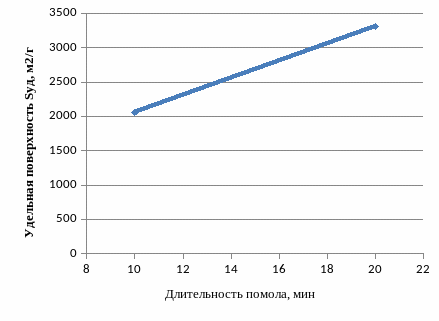

Рисунок 1.4 – Зависимость удельной поверхности от длительности помола в планетарной мельнице.

Вывод: проведенные помолы на планетарной мельнице с дальнейшим изучением характеристик испытуемого материала показали следующее: при измельчении гранита 10 мин и 20 мин произошло увеличение удельной поверхности с большей интенсивность, чем при испытании на вибромельнице. Прирост значения удельной поверхности составил 61%.

Лабораторная работа № 2 Исследование морфологической структуры гранитного отсева

Аппаратура и материалы: микроскоп оптический ПОЛАМ-Р 312, увеличение 30-300 раз; навески гранитного отсева после помола в вибро-мельнице в течение 10, 20, 30, 60 мин, в планетарной мельнице в течении 10, 20, 30, 60 мин.

Основные понятия:

Микроморфология (англ. micromorphology) – совокупность характеристик строения и морфологии объекта (размеров пор, агрегатов, кристаллитов, дефектов на поверхности частиц и др.), доступная для изучения с помощью оптической микроскопии и электронной микроскопии низкого разрешения. Используется при описании порошков, наночастиц и биологических объектов.

Зерно (англ. grain) – однородная часть твердого тела, имеющая отчетливо различимые границы, наблюдаемые при помощи оптической или электронной микроскопии; единичный элемент поликристаллического материала.

Размер зерна определяется методами оптической и электронной микроскопии как среднее расстояние между противолежащими границами зерна и может составлять в различных материалах от нескольких нанометров до нескольких миллиметров. Зерна могут содержать кристаллографические дефекты двойникования (двойники), наличие которых не влияет на размер зерна.

Микроскопия подразделяется на три большие области: оптическая, электронная и сканирующая зондовая. В оптической и электронной микроскопии используются дифракция, отражение или преломление электромагнитного излучения или электронных пучков при взаимодействии с исследуемым объектом с последующей регистрацией излучения для построения изображения.

Микроскопия, электронная просвечивающая сокр., ПЭМ иначе трансмиссионная электронная микроскопия (англ. transmission electron microscopy сокр., TEM) – разновидность электронной микроскопии, в которой для получения увеличенного изображения или дифракционной картины используются электроны, прошедшие через образец.

Для исследований методом ПЭМ обычно используют образцы толщиной менее 500 нм (чаще менее 100–200 нм). Чем больше толщина образца, тем больше должно быть ускоряющее напряжение пучка электронов. Разрешение ПЭМ составляет десятки нанометров, однако существуют модификации метода ПЭМ, для которых разрешение может достигать 0,2 нм, а при применении специальных корректоров сферической абберации даже 0,05 нм. Эти разновидности часто рассматривают как самостоятельный метод исследования — просвечивающая электронная микроскопия высокого разрешения (high resolution transmission electron microscopy – HREM, HRTEM).

Ход выполнения работы:

Результаты испытаний:

Рисунок 2.1, 2.2 – Зерна гранитного отсева с помолом 10 и 20 мин на вибромельнице под увеличением на микроскопе ПОЛАМ-Р 312

Рисунок 2.3, 2.4 – Зерна гранитного отсева с помолом 30 и 60 мин на вибромельнице под увеличением на микроскопе ПОЛАМ-Р 312

Рисунок 2.5, 2.6 – Зерна гранитного отсева с помолом 10 и 20 мин на планетарной мельнице под увеличением на микроскопе ПОЛАМ-Р 312

Рисунок 2.7, 2.8 – Зерна гранитного отсева с помолом 30 и 60 мин на планетарной мельнице под увеличением на микроскопе ПОЛАМ-Р 312

Вывод: после проведения помола навесок гранитного отсева и исследования их на микроскопе ПОЛАМ-Р 312 можно сделать следующий вывод: помол значительно влияет на дисперсность и морфологическую структуру материала. При увеличение времени помола агрегации зерен уменьшаются в количестве и размерах, на образцах №3 (помол на вибромельнице в течение 30 мин), №7 и №8 (помол на планетарной мельнице в течение 30 и 60 мин) слипшихся скоплений частиц материала не наблюдается, зерна имеют меньший размер по сравнению с образцами материала меньшего времени помола.
