2.7.Расчет потерь давления в системе гидропривода

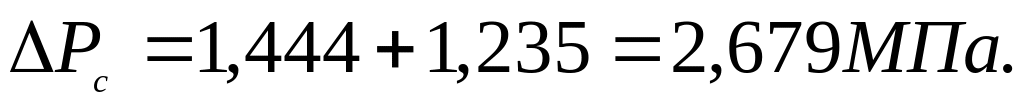

Потери
давления в главной магистрали
складываются из потерь давления в
аппаратуре
и в трубопроводах
(12)
Потери давления в трубопроводах магистрали
(13)
где
,
-
потери давления в напорном, сливном
трубопроводе, замыкающим напорный и
сливной трубопроводы на гидроцилиндре.
Применительно к данной схеме напорный
трубопровод от насоса до точки А; сливной
– от
точки В до бака; реверсивный –
соединяющий точки А и В.
Потери давления в аппаратуре определяются сопротивлением гидравлического оборудования, установленного в трубопроводах магистрали. Из анализа схемы следует, что магистраль 1 и магистраль 2 эквивалентны. Потери в трубопроводах магистрали 1
(14)
где
,
,
,
,
-
потери давления в дросселе, обратном
клапане, распределителе, гидрозамке и
фильтре.
(15)
Потери давления в системе должны удовлетворять условию:
2.8.Расчет эксплуатационных параметров гидроцилиндра
Рабочее усилие (выдвижение штока) и усилие холостого хода (втягивание штока) одинаковы:
Fр
=
(18)
где Рн и Рсл – давления в напорной полости гидроцилиндра; ηмех- механический КПД, учитывающий силы трения в уплотнениях поршня и цилиндра, равный 0,95.
Полагая, что реверсный трубопровод гидросистемы состоит из двух равных по длине частей, для главной магистрали имеем:
(19)
(20)
Усилие рабочего хода должно удовлетворять условию:
(21)

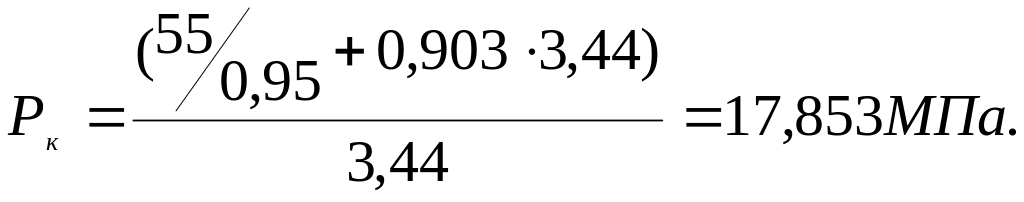

Для развития усилия, равного заданному F, предохранительный клапан, ограничивающий давление, развиваемое насосом, настраивается на давление:
(22)
Время двойного хода гидроцилиндра:
(23)
(24)

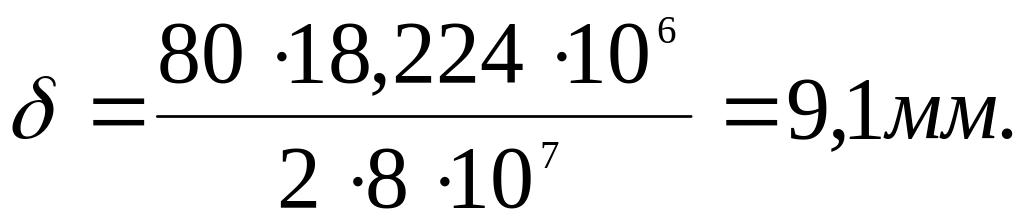

Толщина стенок стального цилиндра, мм.
(25)
где Рн- давление в напорной полости цилиндра, Па; D- диаметр цилиндра, мм; σдоп- допускаемое напряжение, σдоп=(6-9)·107 Па.
Максимально-возможная скорость движения штока гидроцилиндра:
при рабочем ходе:
(26)
при холостом ходе:
(27)
где Qmax- максимально-возможная подача рабочей жидкости в полости цилиндра.
(28)
Мощность, потребляемая насосом:
(29)
где Qном- номинальный расход насоса.
(30)
2.9.Расчет кпд.
КПД
гидропривода рассчитывается при нагрузке
на штоках цилиндров, равной F
и заданной скорости движения
тогда полезная мощность привода составит:
КПД привода, %:
(31)
Список литературы.
Овсянников Ю. Г. Объемный гидропривод машин: Методические указания. – Белгород: БелГТАСМ, 2001. – 39с.
Анурьев В.И. Справочник конструктора-машиностроителя: Т.3. – М.: Машиностроение, 1980. – 557с.
Гидравлика, гидромашины и гидроприводы: Учебник для машиностроительных вузов/ Т.М. Башта, С.С. Руднев, Б. Б. Некрасов и др. – 2-е изд. – М.: Машиностроение, 1982. – 423с.
