Недостатки набивных свай:

1. трудность контроля их качества и необходимость выдерживания до приобретения проектной мощности.

2. подвержены действию агрессивных вод, агрессивных веществ. Во избежание последнего применяют сваи с не извлекаемой оболочкой.

Достоинства:

1) Экономичность (малый расход арматуры). 2) Отсутствие динамических воздействий при производстве работ.

Сваи с извлекаемой оболочкой (Сваи – Франки)

Пример применения свай с не извлекаемой оболочкой.

Строительство вентиляционной шахты подводного туннеля в Нью-Йорке.

По продольному профилю туннеля вверх свайного основания должны быть на 30 м ниже горизонта воды и на 21 м ниже уровня дна. Трубы для свай были выбраны  61 см со стенками толщиной 6,5 мм. Трубы спускались с понтона с поверхности воды и собирались из звеньев, соединенных муфтами. Верх трубы возвышался над самым высоким уровнем воды. Грунт из труб извлекался буровым способом и трубы опускались до скалы. Затем опускались арматурные каркасы и бетонировались до отметки -30,0. После трубы срезались при помощи специального фреза, опущенного сверху в тубу на отметку – 30. Шахтную подстройку возводили кессонным методом.

Сваи с не извлекаемой оболочкой

Сейчас разработано большое количество различных типов свай:

Достоинства: (буронабивных свай)

1) экономичность (мало арматуры)

2) отсутствие динамических воздействий при производстве работ

Недостатки:

1) трудоемкость контроля за качеством.

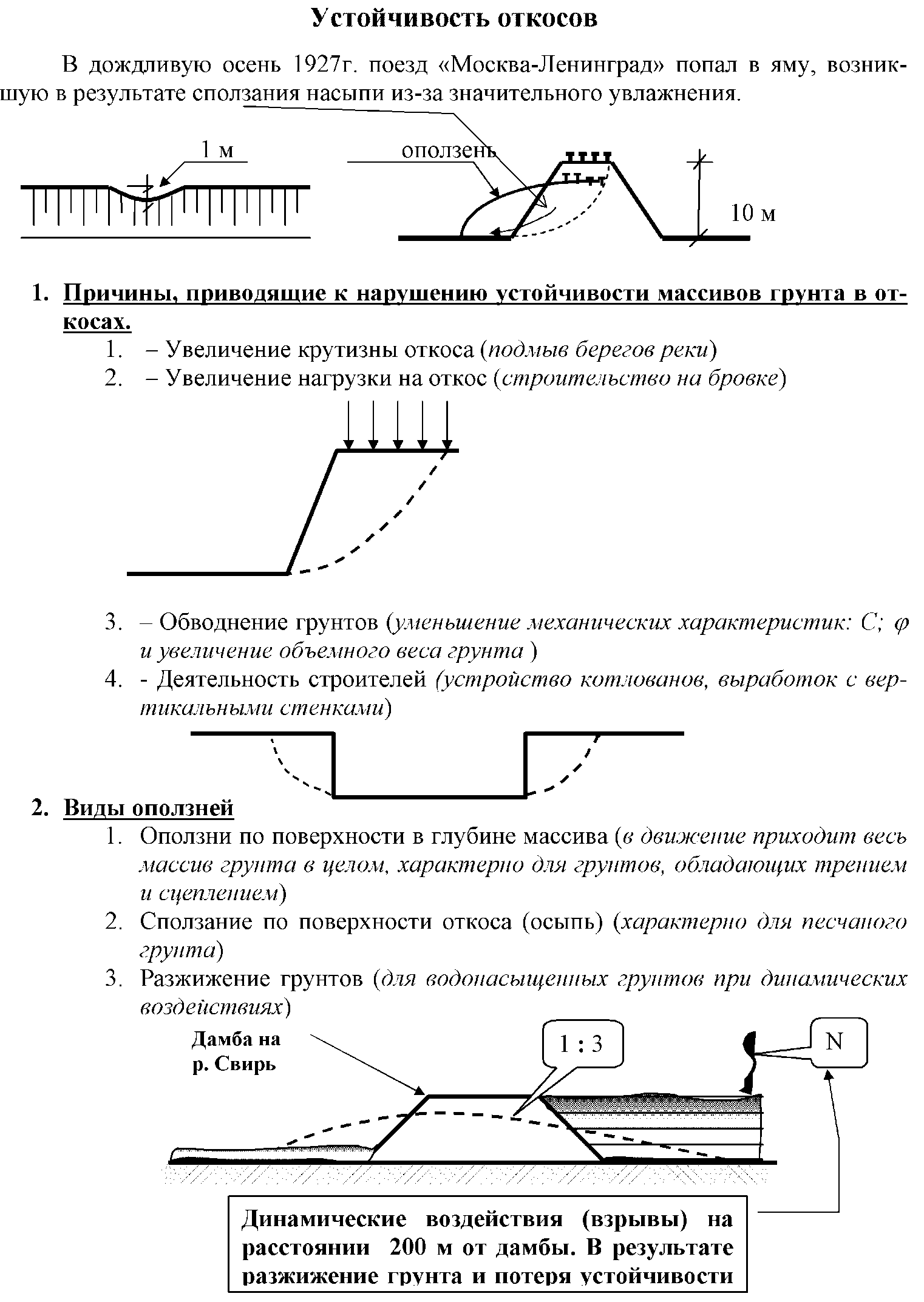

Устойчивость грунтов в откосах

Основными причинами потери устойчивости откосов являются:

1) Устранение естественной опоры массива грунта в следствии разработки котлована траншей, подмыва откосов.

2) Увеличение нагрузки на откос при возведении на верхней бровке сооружений при складировании материалов.

3) Устройство недопустимой крутизны откосов.

4) Увеличение удельного веса грунта в призме обрушения в результате насыщения пор водой.

5) Влияние взвешивающего действия воды на грунтовое основание.

6) Увеличение гидродинамического давления воды, выходящего через поверхность откосов.

7) Снижение сцепления и трения грунта при его увлажнении, а так же разрыхлении при промерзании.

8) Динамические воздействия:

• Технологические

• Природные

В природе нарушение устойчивости откосов является причиной нескольких факторов.

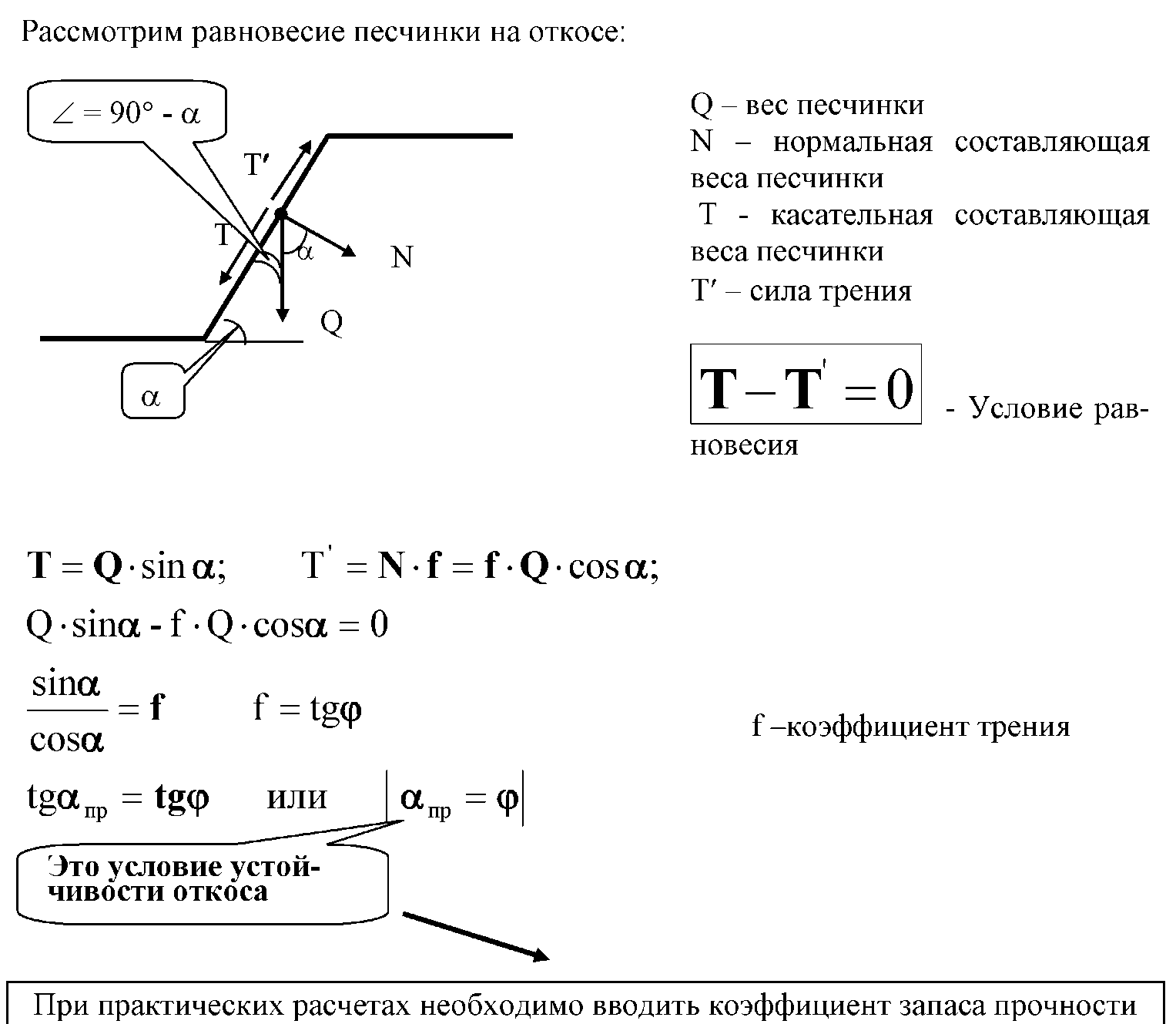

Устойчивость откоса грунта обладающими только трением.

Следовательно предельный угол откоса сытучего трунта уровень его углу внутреннего трения.

Иногда этот угол называется углом естественного откоса, применяем только к сыпучим грунтам.

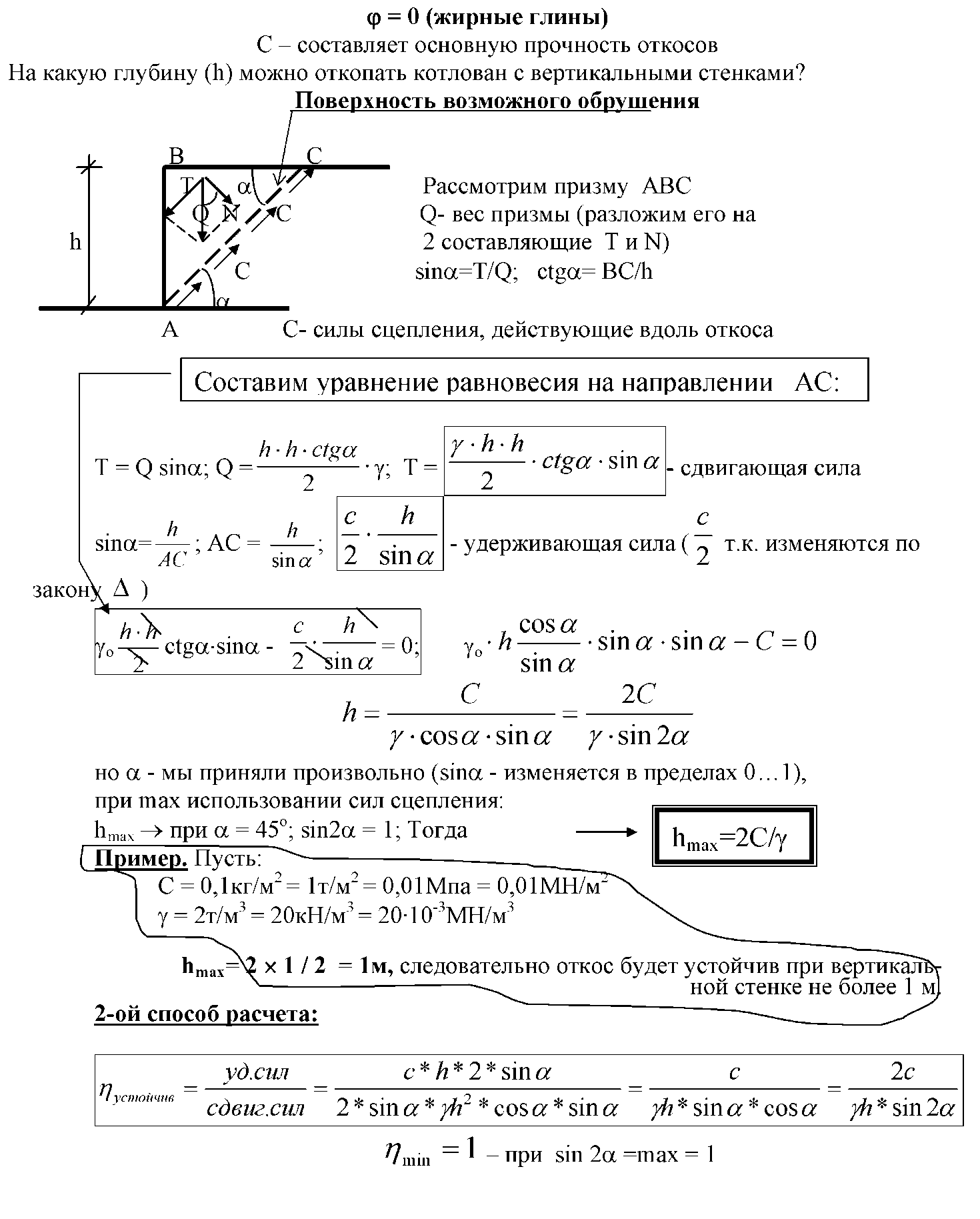

Устойчивость вертикального откоса грунта обладающими только сцеплением

Устойчивость в откосах грунта по теории предального равновесия.

Значительный вклад в теорию сделал известный ученый В.В.Соколовский.

Им развито направление теории, позволяющее решать задачи двух типов:

1) задача откос, определяется интенсивность внешней нагрузки на верхнею горизонтальную поверхность грунта.

2) Задача, интенсивность нагрузки на верхней горизонтальной поверхности грунта, определяет равноустойчивое очертание откоса.

При однородных грунтах и плоском откосе задача первого типа делается в безразмерных величинах р (которые даны в таблично форме в зависимости от y и γ) В том случае

P_u = P * c + c * ctg φ – величина интенсивности нагрузки.

Задача второго решается? когда на верхней горизонтальной поверхности распределены равномерная нагрузка и при том нужно найти параметры равноустойчивого откоса.

P₀ =

Для нахождения очертания равноустойчивого откоса определяется значение Z и y для чего пользуется график безразмер координат.

Частный случай:

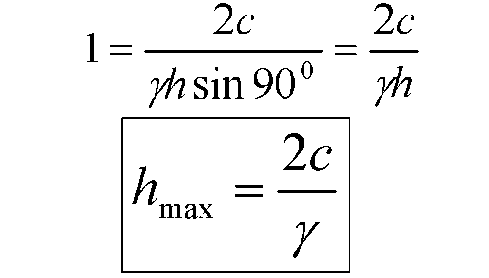

Если рассматривать нагрузку P₀ как давление грунта с вертикальными откосами и примем

P₀ = γ*h

h =
