111. Цилиндрические оболочки. Типы и схемы оболочек.

Поверхность цилиндрической оболочки может быть образована скольжени­ем прямой линии по произвольной криволинейной направляющей или вращени­ем отрезка прямой вокруг некоторой оси). По геометрическому признаку это поверхность одинарной или нулевой гауссовой кривизны и может рассматриваться как поверхность переноса или вращения

В зависимости от вида криволинейной направляющей различают круговые, параболические, эллиптические и другие типы оболочек; при этом наиболее рас» пространенным, благодаря простоте изготовления, является круговое очертание.

Конструкция покрытия состоит из следующих основных элементов: тонкой плиты, очерченной по цилиндрической поверхности, бортовых элементов вдоль крайних образующих и поперечных диафрагм по криволинейным краям, опирающихся на колонны

Оболочки могут быть одно - и многопролетными, одно - и многоволновыми, а также консольными. На стыке многопролетных оболочек устраивают общие диафрагмы, а многоволновые оболочки имеют общие бортовые элементы.

Длинную оболочку в первом приближении можно рассматривать как балку пролетом криволинейного поперечного сечения. Однако в действительности ее работа более сложная. В пологой оболочке распор в поперечном направлении существенен и предпочтительны горизонтально расположенные бортовые эле­менты. В оболочках подъемистых распор меньше, и его можно передать верти­кальным бортовым элементам, которые нередко конструктивно выполняют в виде утолщений краев оболочки.

Короткая оболочка характеризуется преобладанием «арочной» работы над «балочной».

Цилиндрические оболочки делают, в основном, из железобетона, но имеются примеры их выполнения из клееной древесины и пластмасс (стеклопластиков).

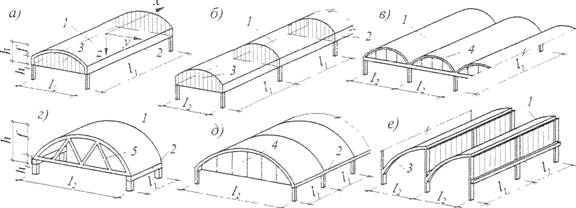

Длинные: а — Однопролетная; Б — Многопролетная; В ~~~- Многоволновая; Корот­кие: г ----- Однопролетная; Д ■■---- Многопролетная; Е -— Шедовая; 1 — оболочка; 2 ■-— Бортовой элемент; 3 — торцевая диафрагма в виде балки переменного сечения; 4 — то же, арки; J — то же» фермы

112. Условия размещения промышленных предприятий. Класс пп по вредности.

Проектируемые предприятия, как правило, следует размещать в составе группы предприятий с общими объектами

Предприятия и промышленные узлы надлежит размещать на территории, предусмотренной схемой или проектом районной планировки, генеральным планом города или другого населенного пункта, проектом планировки промышленного района.

Предприятия, промышленные узлы и связанные с ними отвалы, отходы, очистные сооружения следует размещать на землях несельскохозяйственного назначения или непригодных для сельского хозяйства.

При отсутствии таких земель могут выбираться участки на сельскохозяйственных угодьях худшего качества.

Размещение предприятий и промышленных узлов на землях государственного лесного фонда должно производиться преимущественно на участках, не покрытых лесом или занятых кустарниками и малоценными насаждениями.

Размещение предприятий и промышленных узлов на площадях залегания полезных ископаемых допускается по согласованию с органами государственного горного надзора, а на площадях залегания общераспространенных полезных ископаемых - в порядке, устанавливаемом законодательством.

Размещение предприятий и промышленных узлов не допускается:

а) в первом поясе зоны санитарной охраны источников водоснабжения;

б) в первой зоне округа санитарной охраны курортов, если проектируемые объекты не связаны непосредственно с эксплуатацией природных лечебных средств курорта;

в) в зеленых зонах городов;

г) на землях заповедников и их охранных зон;

д) в зонах охраны памятников истории и культуры без разрешения соответствующих органов охраны памятников;

е) в опасных зонах отвалов породы угольных и сланцевых шахт или обогатительных фабрик;

ж) в зонах активного карста, оползней, оседания или обрушения поверхности под влиянием горных разработок, селевых потоков и снежных лавин, которые могут угрожать застройке и эксплуатации предприятий;

з) на участках, загрязненных органическими и радиоактивными отбросами, до истечения сроков. установленных органами санитарно-эпидемиологической службы;

и) в зонах возможного катастрофического затопления в результате разрушения плотин или дамб.

Территории промышленных узлов не должны, как правило, разделяться на обособленные участки железными или автомобильными дорогами общей сети.

Класс производственных предприятий

Класс вредностей Разрывы вредностей

предприятий предприятий

I 1000

II 500

III 300

IV 100

V 50

В зависимости от классификации предприятий по вредности и соответствующих им санитарных зон определяют размещение предприятий по отношению к жилым районам; вне города – крупные особо вредные производства (I , II класс); на периферии города – основная масса предприятий машиностроения, легкой и пищевой промышленности (III – V классы вредности); В селитебной части города (безвредные или V класса вредности)
