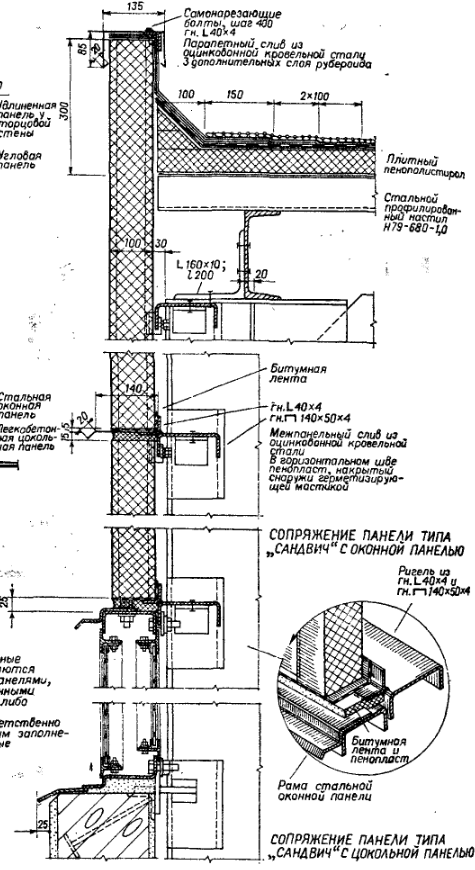

108. Стальные трехслойные панели типа «сандвич». Узлы.
Трехслойные панели типа «сандвич» состоят из стальных облицовочных профилированных листов в полости между ними утеплителя и пенополиуретана. Сцепление вспененной массы с облицовкой достигается после ее затвердения. Верхний и нижний торцы панелей гладкие. Боковые грани имеют одна форму паза, другая – гребня. Неглубокая профилировка облицовочных листов, расположенная в шахматном порядке с внешней и внутренней стороны, придает некоторую жесткость панели в вертикальном направлении.
Исходя из ширины прокатного листа 1,5м номинальная длина рядовой панели 1,2м. Толщина панели 0,1м, высота от 1,2м до 6м.
Панели невешиваются на каркас при посредстве стальных крепежных элементов с лапкой и скобой.
Ригели каркаса выполняются из холодногнутых швеллеров, располагаются не более чем через 2. По высоте и в середине 6-метрового шага связываются между собой тяжами. Таким образом каждая панель крепится не более чем через 2м по высоте с обеих сторон по ее боковым граням.
Для антикоррозийной защиты рекомендуется цинковое покрытие стальных листов с последующим нанесением эмали на основе перхлорвиниловых смол и лака эпоксигурдон либо плакировка синтетической пленкой, выполненная в заводских условиях.
Г
оризонтальные
стыки панелей выполняются в виде шва
прямоугольного сечения. В шов закладывается
прокладка из пенополиуретана, покрываемая
с наружной стороны герметизирующей
мастикой. После нанесения мастики
горизонтальные швы расшиваются.

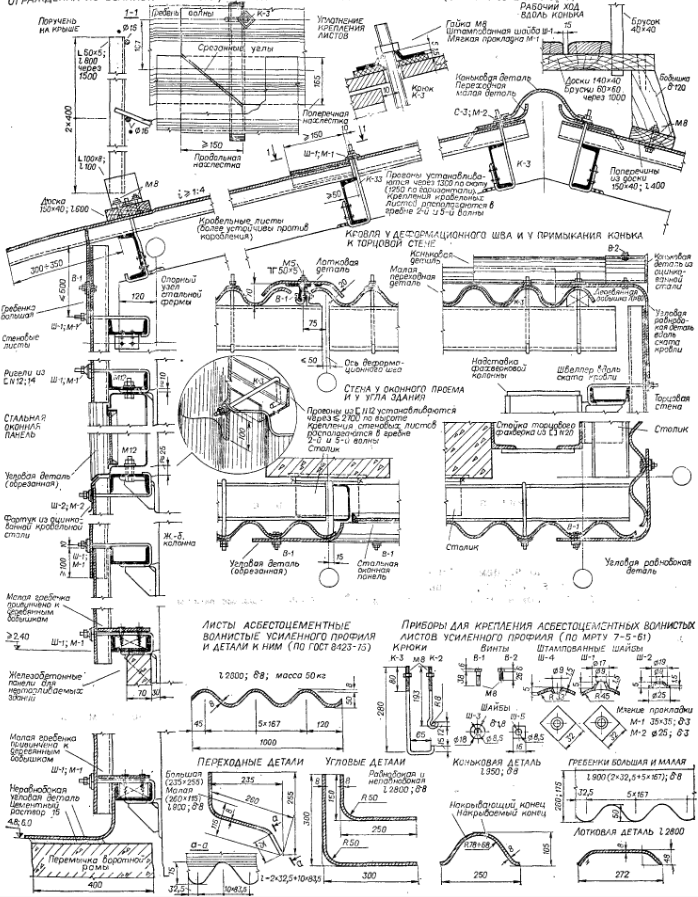

109. Ограждения из волнистых асбестоцементных листов. Узлы.
Волнистые асбестоцементные листы усиленного профиля применяются в ограждающих конструкциях неоталиваемых промышленных зданий и цехов с избыточным тепловыделением на высоте от 3м. Нихняя часть стен, подверженная механическим воздействиям и увлажнению поверхностными водами, выполняется из железобетонных панелей или кирпичной кладки.
Длина листов 2800мм, ширина 1000мм, амплитуда волны 167мм, высота волны 50мм, толщина асбестоцемента 8мм.
Кровельные листы, почти не подвергающиеся короблению, укладываются на два пролета с уклоном от 1:4 и более с пробольной нахлесткой от 150мм по стальным прогонам из горячекатаных или холодногнутых профилей. Горизонтальная проекция расстояния между прогонами 1,25м.
Стеновые
листы навешиваются с вертикально
нахлесткой от 100мм на ригели аналогичной
прогонам конструкции, расположенные с
интервалом до 2,7 м по высоте.
110. Унификация параметров вспомогательных зданий. Габариты.
В результате межотраслевой унификации параметров вспомогательных зданий и помещений за типовую конструктивную ячейку принята ячейка 6X6 м, сменившая более мелкие, характерные для строительства прошлых лет.
Наиболее широкое применение и экономическое оправдание получили основанные на такой ячейке отдельно стоящие здания шириной 18 м, т. е. (6+6+6)6 м, или пристроенные здания шириной 12 м, т. е. (6+6)6 м с числом этажей от двух до четырех.
Практика строительства вспомогательных зданий показывает вместе с тем целесообразность применения ширины зданий, раиной 15 м, а также ширины зданий, большей, чем 18 м, гори наличии в составе помещений большой площади (зальные помещения столовых, конференц-залы и т. п.).
При строительстве вспомогательных зданий ранее использовались в зависимости от обстоятельств конструкции производственных зданий гражданского и жилищного строительства.
Широкое распространение в строительстве заводских вспомогательных зданий нашло применение конструкций многоэтажных производстванных зданий. Но применение таких конструкций, рассчитанных на более тяжелые нагрузки, чем требуемые вспомогательными помещениями, и, следовательно, более громоздких находилось всегда в противоречии с эстетикой решения интерьеров вспомогательных зданий. Особенно неблагоприятно выглядели в помещениях небольшой высоты колонны с большими консолями (вутами) и покоившиеся на них высокие балки перекрытий. Опыт же промышленного строительства показал, что в строительстве зданий административно-бытового назначения следует ориентироваться в основном на применение таких же сборных железобетонных конструкций, как для зданий культурно-бытового и общественного назначения в массовом строительстве при незначительной их корректировке.
В связи с этим на базе учета особенностей строительства общественных зданий для селитебных районов города и для промышленных предприятий была разработана и в настоящее время широко применяется специальная серия конструкций универсального назначения. Основными достоинствами этой конструктивной серии являются изящество конструктивных элементов, скрытая консоль колонн, возможность устройства гладких потолков.
Учитывая, что территория страны, разнообразие отраслей производства и типов предприятий, условий и обстоятельств строительства весьма велики, данную серию нельзя считать вместе с тем единственно приемлемой в строительстве вспомогательных зданий. Встречаются и другие конструктивные решения, нередко диктуемые местными условиями строительства. Нормативные высоты этажей вспомогательных зданий в зависимости от назначения помещений 3,3 и 4,2 м.
Следует иметь в виду, что в целях более гармоничного и ясного конструктивного решения (так же, как и объемного решения) при требовании размещения на одном этаже помещений различных высот разрешается выравнивать, унифицировать конструктивные высотные параметры. Особенно это следует учитывать в случаях реконструкции и расширения действующих предприятий.
В интересах усиления архитектурной выразительности и при некоторых других обоснованиях в отдельных случаях возможен отход от унифицированных типовых параметров. В этих же целях при соответствующем обоснований целесообразно применять в качестве несущих и ограждающих конструкций монолитный железобетон, кирпич, естественный камень. Для перекрытия зальных помещений — конференц-залов, зрительных и спортивных залов - возможно применять крупнопролетные конструкции.
Отдельные детали зданий, сообщающие их облику особую выразительность (особенно детали, относящиеся к решению входной группы,— козырьки над входами, портальные обрамления и т. п.), требуют и интересных конструктивных решений. Крупные общественные заводские здания важного архитектурного значения можно проектировать в отдельных случаях индивидуальными. Исследовательские, экспериментальные и проектно-конструкторские работы направлены в настоящее время на создание унифицированных конструкций гражданских зданий с сетками опор 9X9, 6X12, 9X12 и 12X12 м с применением полносборных каркасных решений. Некоторые из них найдут применение и в строительстве вспомогательных зданий промышленных предприятий.
