92-93Стеновые ограждения отапливаемых и неотапливаемых зданий

Стеновые ограждения большепролетных одноэтажных зданий могут быть несущими, самонесущими, навесными. Одновременно их подразделяют на утепленные и неутепленные.

Несущие стены чаще всего применяют в бескаркасных гражданских и некоторых промышленных зданиях. В промышленных сооружениях несущие наружные стены используют в основном при небольших пролетах. Материалом для несущих стен служит кирпич, мелкие и крупные блоки, реже— природный камень. Возводятся несущие стены из этих материалов, как и в обычных каменных зданиях, с учетом необходимой расчетной толщины и прочности применяемых материалов. Утепленные несущие стены отличаются от неутепленных повышенной толщиной или добавлением теплоизолирующего слоя, находящегося снаружи или внутри стены. Если на стену из штучных материалов толщиной менее 500 мм устанавливают балки или фермы, то в местах их опирания устраивают пилястры. По верху таких несущих стен иногда укладывают железобетонный пояс.

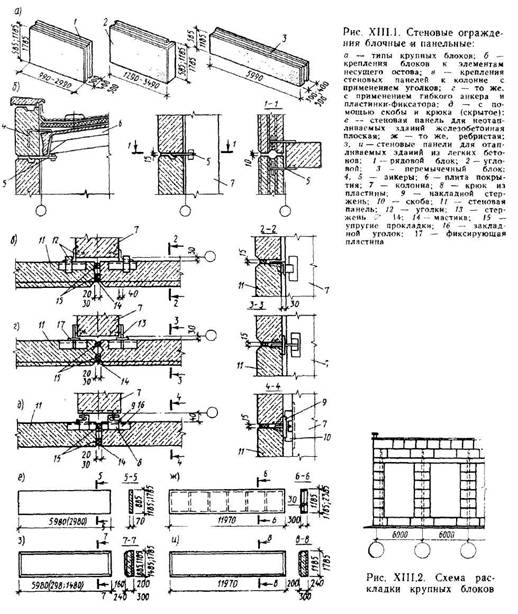

Самонесущие стены в отличие от несущих не воспринимают никакой нагрузки, кроме собственного веса и сил ветрового напора. Эти стены устанавливают на фундаментные  балки  или собственные фундаменты и располагают рядом с несущими колоннами, к которым крепятся гибкими связями, расположенными по высоте колонн (рис. XIII.1, XIII.2). Такие связи не препятствуют усадке стены и в то же время не позволяют ей отделиться от колонны.

Ненесущие стены выполняются, как правило, из навесных панелей, которые могут монтироваться в виде горизонтальных, а также и вертикальных элементов. В первом случае панели крепятся непосредственно к колоннам, во втором — к ригелям, которые в свою очередь прикрепляют к колоннам. Материалом для навесных панелей может служить железобетон, легкий бетон (керамзитобетон, пенобетон и т. п.), металлический листовой материал, асбестоцементные плиты и т. п. Эти конструкционные материалы комбинируют с утеплителями разного рода, если стены должны быть утеплены, или применяются без утеплителя в неутепленных стенах.

Навеска железобетонных панелей осуществляется с помощью уголков или полосового металла и т. п. Раскладку панелей см. на рис. XII 1.3, ХШ1

Железобетонные неутепленные панели изготовляют плоскими, номинальной длины в 6 м и ребристыми длиной 12 м.

Утепленные   стеновые   панели выпускают обычно трехлойными, со средним слоем из легкого и двумя поверхностными слоями из тяжелого бетона.

В тех случаях, когда номинальная длина панели меньше шага несущих колонн, между последними устанавливают дополнительные фахверковые колонны, к которым крепятся панели. Такое решение всегда характерно для торцовых и продольных стен.Помимо легкобетонных применяют также панели, обшитые плоскими асбестоцементными листами.







Так, например, применяется трехслойная панель с пенопластовым утеплителем, а также асбестоцементная панель с деревянным каркасом, внутри которой заложен минеральный утеплитель. Места соединения деревянного каркаса с асбестоцементными листами сначала промазывают клеем и водостойкой мастикой, после чего скрепляют шурупами.

При монтаже стен такие панели крепят к колоннам уголковыми крюками или анкерами, которыми затем притягиваются натяжными болтами к колонне. Швы между асбестоцементными утепленными панелями заполняют пороизолом, герметиком и защищают снаружи цементным раствором. Учитывая хрупкость асбестоцементных листов, асбестоцементные панели не доводят до пола промышленного одноэтажного здания, а опирают их на цоколь из бетонных блоков или железобетонных панелей на отметке +1,2; + 1,5 м.

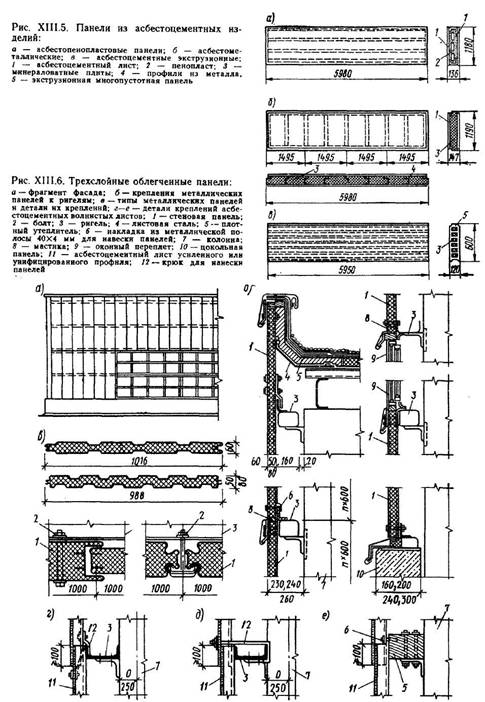

Кроме горизонтальных панелей, которые крепятся к несущим или фахверковым колоннам, большое распространение получили трехслойные, утепленные пенополистиролом и обшитые оцинкованной профилированной сталью толщиной 0,8 мм (рис. XIII.6). Такие панели, занимая вертикальное положение, крепятся к горизонтальным ригелям, прикрепленным к колоннам. Номинальная   ширина таких панелей 1 м, длина — до 7,2 м. Соединяются эти панели между собой по вертикали в шпунт.

Крепление вертикальных трехслойных панелей к коробчатым ригелям или к уголкам, установленным на этих ригелях, производится болтами со сферической головкой и герметизирующей шайбой под ней с наружной стороны стенового ограждения.

В тех случаях, когда вертикальные панели проектируют как неутепленные, их можно выполнить из асбестоцементных листов усиленного или унифицированного профилей. Они крепятся к ригелям фахверка из металлических швеллеров или деревянных брусьев. Стыки отдельных листов волнистой асбестоцементной фанеры выполняют внахлестку. Для обшивки углов здания со стенами из волнистых асбестоцементных листов применяются специальные угловые элементы из того же материала (рис. XIII.6, г—е).

94. Стены мпз. Схемы.

Для строительства многоэтажных Промышленные здания применяют главным образом каркасы рамного типа, воспринимающие горизонтальные усилия жесткими узлами рам либо решенные по рамно-связевой схеме с передачей горизонтальных усилий на диафрагмы, стены лестничных клеток и лифтовых шахт. Каркасы многоэтажных Промышленные здания, как правило, выполняют сборными или сборно-монолитными с балочными или безбалочными конструкциями междуэтажных перекрытий. Балочные перекрытия включают балки, опирающиеся на выступающие или скрытые консоли колонн и гладкие (многопустотные) или ребристые плиты, для опирания которых служат полки балок. Безбалочные перекрытия применяют обычно в таких Промышленные здания, где по условиям производства необходимы конструкции с гладкой поверхностью потолка (пищевая промышленность, склады, холодильники и т.п.). При безбалочном решении плоские плиты междуэтажного перекрытия опираются на капители колонн или непосредственно на колонны (с использованием перекрестной жесткой арматуры, располагаемой в пределах толщины перекрытия и выполняющей функции капителей). Безбалочные конструкции перекрытий Промышленные здания выполняют преимущественно из монолитного при этом в некоторых случаях применяют подъема этажей метод.

Для верхних этажей двухэтажных Промышленные здания с укрупненными (по сравнению с 1-м этажом) сетками колонн, как правило, используют конструктивные решения одноэтажных Промышленные здания, а для междуэтажных перекрытий — балочные конструкции со стальными или ригелями и настилом.

Стеновые ограждения Промышленные здания выполняют самонесущими и навесными (фахверковыми или каркасными). Основные виды стеновых ограждений отапливаемых Промышленные здания — крупнопанельные конструкции из легкого или ячеистого и ограждения из тонколистовой стали, асбестоцемента и др. листовых материалов с эффективными утеплителями. Стеновые ограждения неотапливаемых Промышленные здания и цехов с избыточным тепловыделением делают обычно из панелей, а также облегченного типа — из волнистых листов асбестоцемента профилированных стальных листов или из стеклопластика.

9 5. Стены опз с заполнением из листовых материалов. Узлы.

Ограждения их волнистых асбестоцементных и металлических листов применяют для неотапливаемых зданий и для цехов с избыточным тепловыделением.

Стены из каменных материалов предохраняют от проникновения грунтовых вод гидроизоляцией , укладываемой по верху фундаментной балки .

Асбестоцементные волнистые листы усиленного профиля имеют длину 2,15; 2,5 и 2,85м при ширине 1,028м толщина листов 3мм.

Гофрированная поверхность гладкая фактура и светлый тон листов , а так же монтажные швы внахлестку создают весьма характерный вид здания . Выбор материала для стен определяется режимом производства , климатическими данными , условиями эксплуатации ,и экономикой строительства.

ПО ПРОЕКТИРОВАНИЮ СТЕНОВЫХ ПАНЕЛЕЙ С ПРИМЕНЕНИЕМ ЛИСТОВЫХ МАТЕРИАЛОВ

Создание навесных панелей — особо легких даже по сравнению с панелями из легких или ячеистых бетонов — основывается на использовании комбинированных .конструкций; в таких панелях конструктивные пластмассовые материалы х сочетаются с материалами несгораемыми — асбестоцементом и .алюминием. Наиболее перспективными признаны трехслойные стеновые панели составного сечения.

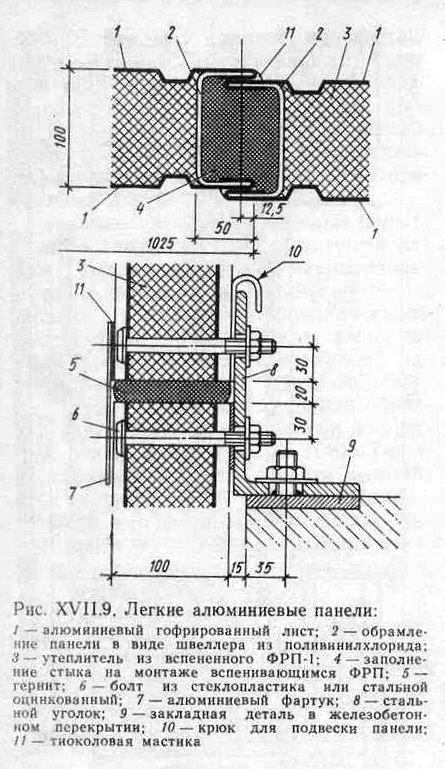

Трехслойные панели состоят из тонких прочных наружных обшивок из алюминия, асбестоцемента или стеклопластика, являющихся основными прочностными и защитными элементами, и леткой, .относительно 'более толстой внутренней полости — «срединки» из конструктивных пенолластов, а также древесноволокнистых сот или крафт-бумажяых и тканевых сотопластов. Обрамление панели, как правило, выполняется из того же материала, что и обшивки, и может иметь как чисто защитные, так и несущие функции; элементы конструкций скрепляются между собой при помощи клеевых соединений с дополнительными металлическими 'креплениями (заклепками, шурупами, винтами или точечной сваркой). Такие дополнительные крепления рассчитываются на восприятие усилий от нагрузки в случае потери прочности клеевыми соединениями при пожаре, улучшают работу этих соединений на отрыв и выполняют в ряде .случаев-функций залреосовочных устройств.

П енопластовую срединку рекомендуется выполнять не сплошной, а с пустотами, располагая конструкционный пенопласт слоем, требуемым расчетом, лишь непосредственно

под обшивками с целью их усиления при работе на продольный и поперечный (местный), изгиб.

Трехслойные панели стен проектируются, как правило, навесными, а также самонесущими [и прикрепляются к элементам основного каркаса здания.

Номенклатура стеновых панелей с применением пластмасс, составленная по данным [Л. 22], приведена в табл. 20-1.

ЦНИИПромздании с использованием разработок ряда других институтов в 1963— 1964 гг. была разработана номенклатура опытных образцов конструкций панельных стен отапливаемых и неотапливаемых промышленных зданий с применением пластмасс в соче-тан'ии с другими эффективными материалами [Л. 24].

Некоторые конструкции панельных стен отапливаемых и неотапливаемых промышленных зданий с применением пластмасс в сочетании с другими эффективными материалами представлены на 20-1.

В зависимости от наличия и вида агрессивных воздействий облицовочные листы с внутренней стороны панели могут быть приняты из следующих листовых материалов: алюминия, плокиро-ванной стали, закаленного или упрочненного стекла и шлако-ситалла.

В целях экономии пенопласт может применяться пустотелым, склеенным из отдельных плит ( 20-5,6), или -крупноблочным, с круглыми или овальными пустотами (ряс. 20-5,а).

Недостаточная длина выпускаемых аобе-стоцемантных листов (5,0 м) определяет необходимость устройства стыков. Стыки в обшивке панели располагаются в четвертях пролета— по одному на наружную и внутреннюю сторону панели вразбежку. Стыни перекрываются односторонними накладками на клею из асбестоцемента той же (или несколько большей) ТОЛЩИНЫ, ЧТО И 'ОСНОВНОЙ ЛИСТ.

При повышенной влажности воздуха производственных помещений обшивка, обращенная внутрь помещения, покрывается пароизо-

лирующими составами (лакокрасочными или гидрюфоб'изирующими).

Из-за легкой повреждаемости панелей с асбестоцементиьши обшив'ками предусматривается их защита от повреждений !в процессе изготовления, хранения, транспортирования и монтажа.

Главеельетройпроектом при Госстрое СССР Е 1964 г. утверждены для экспериментального строительства «Временные технические условия на асбестоцементные панели, (включенные в номенклатуру для сельского строительства» [Л. 3].

Временные условия распространяются та стеновые навесные и самонесущие асбестоцементные панели, предназначенные для экспериментального строительства сельских жилых", общественных и производственных зданий. По техническим условиям асбестоцементные панели изготовляются с применением деревянного каркаса, имеющего наружную и внутреннюю обшивку из плоских асбестоцементных листов толщиной '10 мм, 'соединяемых с каркасом оцинкованными -шурупами, и утеплителя, уложенного в панель между листами обшикай. В качестве утеплителя могут применяться: минеральная вата на синтетическом связующем, перистые древесно-волокнистые плиты, камышит и др.

96Ворота предназначаются для пропуска транспортных средств (железнодорожных составов, автомашин, автокранов и др.) и больших масс людей. Их расположение и число определяется с учетом специфики технологического процесса. Размеры ворот принимаются в соответствии с размерами перевозимого оборудования. Их размеры должны превышать габариты подвижного состава в груженом состоянии по ширине на 0,5...! м, по высоте на 0,2...0,5 м.

Размеры проемов ворот принимаются кратными модулю 0,6 м. Установлены следующие типовые размеры ворот: 2,4X2,5; 3X3 м; 3,6X3; 3,6X3,6; 3,6X4,2 и 4,8Х Х5,4 м. В отдельных цехах, выпускающих большеразмерные виды продукции, ворота могут иметь размеры до нескольких десятков метров. Снаружи здания перед воротами предусматривают пандусы с уклоном 1:10.

В отапливаемых зданиях во избежание больших теплопотерь и появления в них сквозняков ворота оборудуют воздушно-тепловыми завесами.По способу открывания ворота бывают распашные, раздвижные, складчатые, подъемные, шторные и др. (рис. 115).

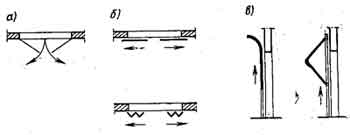

Рис. 115. Виды ворот а - распашные; б - раздвижные; в – подъемные
