75.Зенитные фонари в опз. Прямоугольные, м-образные в опз

Световые — зенитные — фонари из оргстекла выполняются в точечном (купол) и протяженном (своды) варианте. Они позволяют равномерно и активно освещать естественным светом располо­женные под ними помещения. Светопроницаемые купола устанавливаются над отверстиями в плитах покрытия; своды — над отверстием, образованным пропуском плиты.

Фонари состоят из стального стакана трапецие­видного сечения, установленного над отверстием в покрытии; деревянной опорной рамы, заведенной в верхнюю часть стакана, и светопроницаемого ограж­дения в виде двуслойных куполов или сводов. Теп­лоизоляционные свойства покрытия сохраняются за счет герметизированной воздушной прослой­ки, расположенной между оболочками из орг­стекла.

Прямоугольные, трапециевидные и М-образные фонари представляют_собой надстройки над покрытием. Свет в поммцение_попадает через боковые ограждения этих надстроек. Как правило, фонари длиной не более 84 м раполагают вдоль продольной оси здания. При большей протяженности здания устраивают разрыв между торцами фонарей, который соответствует величине шага стропильной конструкции.Фонари шириной 6 метров предназначены для освещения помещений пролетом 12, 18М, А ФОНАРИ ШИРИНОЙ 12М – 24,30 И 36М. Несущие конструкции прямоугольных фонарей выполняют ж/б или металлическими.

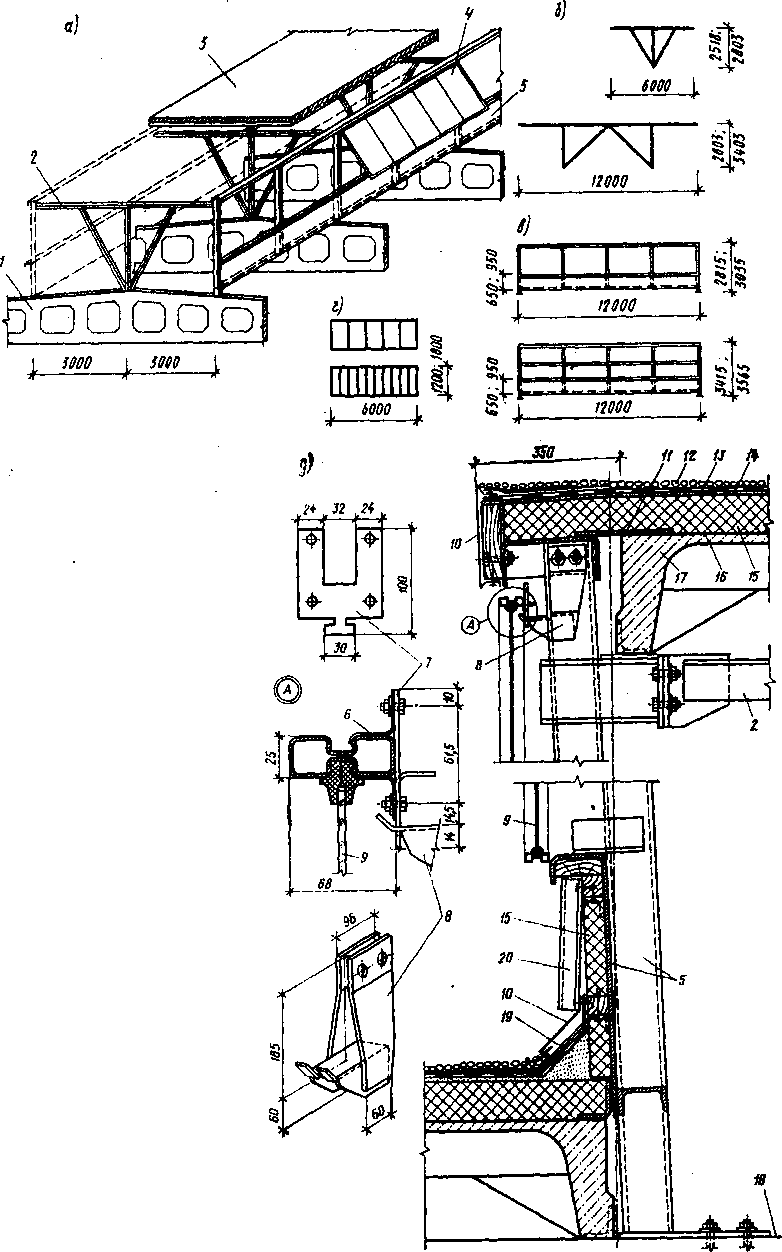

Рис. XIII.15. Прямоугольный светоаэрационный фонарь а — конструктивная схема прямо­угольного фонаря; б, а, г — схемы и габариты фонарных ферм, фо­нарных панелей и рам переплетов; д — детали ограждающих конструк­ций фонаря; 1 — стропильная кон­струкция; 2 — ферма фонаря; 3 — покрытие; 4 — рама переплета; 5 — фонарная панель с бортовым эле­ментом; S — скоба для крепления рамы переплета к опоре; 7 — опо­ра; S — кронштейн; 9 — стекло; 10 — фартук из оцинкованной кро­вельной стали; // — асбестоцемент­ный лист; 12 — гравий, втопленный в бнтум; /3 — гидроизоляция; 14— выравнивающий слой из цементно­песчаного раствора; 15 — утепли­тель; JS — обмазочная пароизоля- ция; /7 — железобетонная плита покрытия; 18 — верх стропильной конструкции; 19 — дополнительные слои гидроизоляции; 20 — волни­стые асбестоцементные листы

76.Условия размещения промышленных предприятий

Квартально-панельная планировка тер-рия более 200 га, сплошная, секционно-гребенчатая, павильонная. Квартально-панельная застройка-это когда пром. тер-рия разбивается на ряд прямоугольных кварталов и ограничена прямоугольной сеткой магистралей и проездов. Арх-но планировочное решение характерно одной продольной либо поперечной магистрали. Павильонная застройка распространена в хим. металич. пром-ти, применяется в строительстве подсобных и складских зданий. Сплошная застройка осуществляется одноэтажными крупными корпусами большими тер-ями, где под одной крышей расположены несколько производств. Секционно-гребенчатая –этот прием применяется для формирования зданий и строительных секций.

Размещение предприятий и промышленных узлов не допускается:

а) в первом поясе зоны санитарной охраны источников водоснабжения;

б) в первой зоне округа санитарной охраны курортов, если проектируемые объекты не связаны непосредственно с эксплуатацией природных лечебных средств курорта;

в) в зеленых зонах городов;

г) на землях заповедников и их охранных зон;

д) в зонах охраны памятников истории и культуры без разрешения соответствующих органов охраны памятников;

е) в опасных зонах отвалов породы угольных и сланцевых шахт или обогатительных фабрик;

ж) в зонах активного карста, оползней, оседания или обрушения поверхности под влиянием горных разработок, селевых потоков и снежных лавин, которые могут угрожать застройке и эксплуатации предприятий;

з) на участках, загрязненных органическими и радиоактивными отбросами, до истечения сроков. установленных органами санитарно-эпидемиологической службы;

и) в зонах возможного катастрофического затопления в результате разрушения плотин или дамб.

Между промышленной и селитебной территориями необходимо предусматривать санитарно-защитную зону.
