68. Конструкции ферм покрытий в опз. Схемы.

Балки и фермы представля­ют собой основные виды безраспорных плоскостных конструкций.

Балки являются наиболее просты­ми несущими конструкциями и эф­фективно используются до достиже­ния перекрываемого ими пролета оп­ределенной величины. Для железобе­тона этот предельный рациональный пролет составляет примерно 18 М, для металлических -15 м, для деревян­ных 12м. Если пролет превышает указанные величины, целесообразно перейти на использование ферм. В то время, как у балок материал распределен по всему сечению, у ферм он сосредоточен только на нижнем и верхнем поясах, в стойках и раскосах, которые эти пояса соединяют.

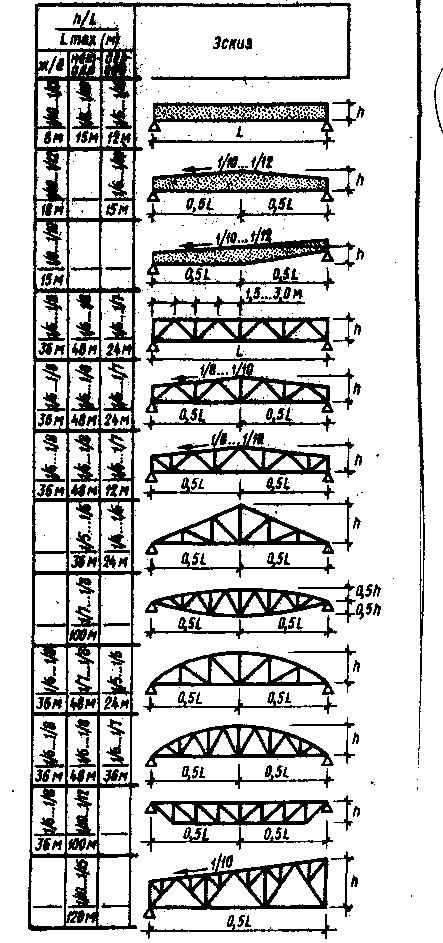

<------Схемы балок и ферм.

Железобетонные фермы изготовляв ют обычно сегментной прямоугольной или трапециевидной двускатной формы. Узлы верхнего пояса, на которые опираются ребра плит перекрытия, размещаются вдоль фермы, как пра­вило, с шагом 3 м. Ширина сечения всех частей каждой из ферм прини­мается одинаковой; варьируется лишь высота сечений отдельных элементов (определяется расчетом). Если длина фермы превышает 24 м, ее обычно проектируют из двух одинаковых ча­стей, которые на строительстве соеди­няются воедино.

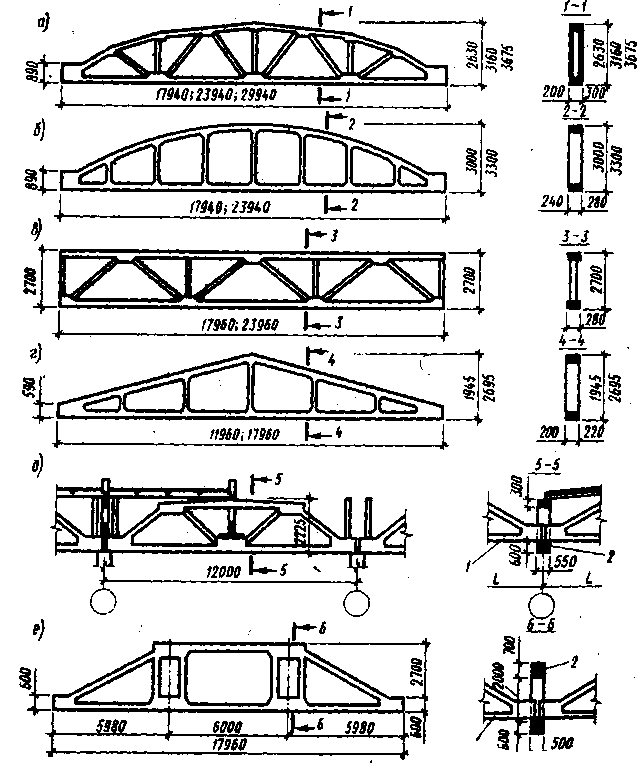

Ж\б фермы покрытий: ---------

а — стропильная сегмент­ная; 6 — то же, арочная бескаркасная; а — то же, с параллельными поясами: г — то же, треугольная; д — подстропильная дли­ной 12 м в установленном положении; * — подстро­пильная ферма длиной 18 м (на разрезах показано стирание на подстропиль­ную ферму стропильных конструкций); I —стропиль­ная ферма; 2' — подстро­пильная ферма

Стальные фермы обычно применя­ет при пролетах 12... 18 м и выше (рис. XII.U). Очертание стальных ферм может быть достаточно разно­образно, однако чаще всего применя тся фермы трапециевидные двускат- ые, с параллельными поясами и др.

Помимо стали фермы могут быть также выполнены и из алюминиевых сплавов, Такие фермы имеют сравни­тельно небольшой вес, учитывая, что масса алюминиевых сплавов не пре­вышает 2,7 т/м³ (у стали 7,85 т/м³).

69.Подкрановые балки в опз

69. Подкрановые балки в ОПЗ. Типы и схемы.

Подкрановые балки предназначе­ны для движения мостовых кранов по уложенным на них рельсам. Балки выполняют железобетонными и сталь­ными. Форма их сечений тавровая или двутавровая с развитой верхней пол­кой (рис. XII.4). Развитие этой полки необходимо для работы в пролете на восприятие горизонтальных тормоз­ных поперечных сил движущейся те­лежки крана и для крепления рель­сов. На опоре балки жестко закрепле­ны с колонной по вертикали и гори­зонтали. Железобетонные балки до­роже и массивнее. металлических. К тому же они менее долговечны при динамических нагрузках от крана, по­этому предпочтительнее стальные.

В зависимости от размеров проле­та и от нагрузки балки делают сплошного или сквозного сечения, в виде шпренгельных ферм (рис. XII.4 и). При больших пролетах под­крановых балок (порядка 12 ... 18 м) фермы устраиваются и в горизонтальной плоскости в уровне верха ба­лок - для восприятия горизонтальных сил торможения (рис: XII.4, 15).

Высоту сплошных балок принимают 650 ... 2050 мм с градацией через 200мм. Предпочтительная схема ра­боты - однопролетные разрезные бал­ки. Неразрезная, многопролетная схе­ма работы не оправдала себя.

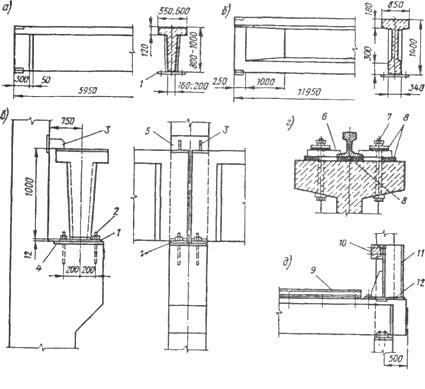

Рис. 80. Железобетонные подкрановые балки:

а — при шаге колонн 6 м; б — то же, 12 м; в — крепление балок к колоннам; г — крепление кранового рельса к балке; д — устройство упора для мостового крана; 1 — опорный стальной лист (160x12x500 мм); 2 — анкерный болт; 3 — стальная пластинка (100x12 мм); 4, 5 — закладные элементы колонны; 6 — стальная лапка; 7 — болт; 8 — упругие прокладки толщиной 8 мм; 9 — крановый рельс; 10 — деревянный брус (200x280x360 мм); 11 — швеллер № 45 длиной 1228 мм; 12 — стальная пластина (12x300x970 мм)

Высоту сплошных балок принимают 650 ... 2050 мм с градацией через 200мм. Предпочтительная схема ра­боты - однопролетные разрезные бал­ки. Неразрезная, многопролетная схе­ма работы не оправдала себя.
