66.Пневматические и тентовые покрытия в опз

Пневматическими конструкциями называют мягкие оболочки, не­сущие функции которых обеспечива­ются воздухом, находящимся внутри них под некоторым избыточным дав­лением. Материалом для таких покрытий служит воздухонепроницае­мая ткань, синтетическая, обычно ар­мированная, пленка. Большие преимущества пневмати­ческих конструкций перед другими видами покрытий заключаются в не­большом весе и объеме, которые они имеют в не надутом воздухом состоя­нии. Это значительно облегчает их транспортировку и монтаж, который проводится без сложного строительно­го оборудования. Все пневматические конструкции покрытий можно разделить на две резко различающиеся между собой группы: на воздухоопорные оболочки и воздухонесомые покрытия. Избыточ­ное давление воздуха у первых нахо­дится под покрытием, а у вторых оно находится только в несущих пневмо­баллонах (рис. XII.36, а-е). Воздухоопорные оболочки чаще всего применяют цилиндрической или сферической формы. Воздухонесомые покрытия - это пневмокаркасы, пневмоматы и пневмо­линзы. Пневмокаркасы и пневмоматы наиболее рационально используются в форме арок, а пневмолинзы - в фор­ме чечевицы или подушки. Цилиндрические воздухоопорные оболочки выполняются обычно со стрелой подъема, равной от 3/8 до 1/2 пролета. Торцы заканчиваются ли­бо сферической, либо цилиндрической поверхностью. Каждая такая оболоч­ка состоит из следующих основных ча­стей: шлюзов для перехода, оболоч­ки, под которой находится избыточ­ное давление воздуха, и вентилятора, поддерживающего это давление. Шлю­зы обычно выполняют в виде легкого металлического каркаса, обтянутого той же тканью, из которой сделана оболочка. Соединяется ткань шлюза с тканью оболочки с помощью пере­ходника, т. е. ткани соответствующего раскроя. Освещаются помещения под пневмооболочками дневным светом через светопрозрачные вставки из со­ответствующих синтетических пленок. В нижней части оболочки устраивает­ся так называемый силовой пояс, с помощью которого оболочка крепится к основанию. Избыточное давление под оболоч­кой обычно не превышает 500 Н/м2, что человек, как правило, не ощуща­ет. Для поддержания такого давления достаточно иметь один работающий вентилятор. Если при этом необходи­мо обогревать помещение под оболочкой, ТО это выполняется калорифе­рами, подающими теплый воздух. В целях уменьшения утечки воздуха, особенно из-под силового пояса, с его обеих сторон у основания предусмат­риваются фартуки из той же ткани. Наружный фартук присыпается зем­лей, а внутренний . помещается под поверхностью пола.При соединении отдельных секций на строительстве пневмооболочки при­меняют монтажные швы, такие, на­пример, как петельно-тросовый, на­кладной и др. Секции с внутренней и наружной сторон снабжены фартука­ми, причем наружный фартук нахо­дится только у одной секции, которым закрывается сверху петельный шов, пристегиваясь ко второй секции с по­мощью кнопок. Крепление воздухоопорной оболоч­ки к основанию выполняется несколь­кими способами по рис. XII.38. На лен­точных бетонных фундаментах креп­ление оболочки удобнее всего выпол­нять, используя прижимные пластины, надежно скрепленные с фундаментом. Временное одноразовое крепление обо­лочки к грунту выполняется анкерами в виде штырей, штопоров и винтовых свай в зависимости от размеров соору­жения. Все эти анкеры имеют сверху проушины, через которые производит­ся привязка к ним силового пояса обо­лочки. Из воздухонесомых пневматичес­ких конструкций чаще всего при меняют конструкции пневмоарочные. Они состоят из баллонов, наполненных воздухом с избыточным давлением до 100 кН/м², которые служат несущи­ми конструкциями для водонепрони­цаемой ткани самого покрытия. Для придания аркам устойчивости они раскрепляются растяжками, к которым затем крепится водонепроницаемая ткань. Может быть принято и другое решение, когда к аркам попарно пришивается водонепроницаемая ткань, образуя секции, из которых затем мон­тируется пневмоарочное покрытие. Достоинство пневмоарочных покрытий, перед воздухоопорными обо­лочками заключается в отсутствии шлюзов, в отсутствии необходимости в непрерывной подаче воздуха под по­крытие, в отсутствии опасности паде­ния всего покрытия только при одном прорезе оболочки. В то же время пнев­моарочное покрытие уступает воздухо­опорной оболочке по стоимости конст­рукции, быстроте монтажа и необходи­мости в более мощном агрегате для создания избыточного давления внутри арки, который работает по мере необ­ходимости. Раскрепляются пневмоар­ки между собой с помощью тросов или шнуров, пропущенных через мягкие петли, при шитые к наружной поверх­ности арок. К этим тросам или шну­рам крепится водонепроницаемая ткань. Пневмоматы арочного вида отлича­ются от пневмоарок тем, что они сши­ваются из единого полотнища по спе­циальному раскрою и представляют собой одновременно и несущую, и ог­раждающую конструкцию. Опираются арочные пневмоматы на nесчаныe по

душки, которыми заполняются тран­шеи, вырытые вдоль краев покрытия. диаметр баллонов пневмоарок прини­мают от 1/55 до 1/25 пролета, у арочных матов - соответственно от 1/20 до 1/30. Тентовые покрытия обычно приме­няются для временных сооружений. Состоят они из мягкой водонепрони­цаемой ткани, которая натягивается, закрепляясь одними концами за возвы­шающиеся опоры, другим - за анкеры в грунте или за оттяжки, за тросы­подборы и т. п. По своей статической работе тенты очень близки сетчатым, предварительно напряженным ванто­вым покрытиям, с той только разни­цей, что вантовые сетки из металличе­ских канатов могут выдержать значи­тельно более высокие напряжения, чем ткань из хлопчатобумажных или син­тетических нитей. Поэтому и пролеты, которые могут перекрыть такие тенты, существенно меньше, чем пролеты сет­чатых вантовых покрытий, и редко пре­восходят 10 м. Они представляют собой криволиней­ные поверхности (гипары), седловид­ныe поверхности и др. Тент может быть натянут и на многопролетный каркас с наклонными стойками. Такой тент в своей верхней части опирается на опорный трос, соединяющий верши­ны противостоящих наклонных стоек, а в нижней части прижимается накладным тросом. От величины стрелы провисания опорного троса и стрелы подъема накладного троса зависит и архитектурная форма покрытия.

Натяжение тентов производится подтягиванием оттяжек, заанкеренных в грунт, накладных тросов, тросов-под­боров и т. п.

Тент может иметь сложную поверх­ность, например, состоящую из взаимно пересекающихся гипаров, причем сами линии пересечения, если нет соот­ветствующих накладных тросов, могут быть размытыми, т. е. округленными. При таком решении концы тента не обязательно должны доходить до уровня грунта, а могут заканчиваться оттяжками, концы которых на некото­ром, расстоянии от покрытия были бы заанкерены в грунт.

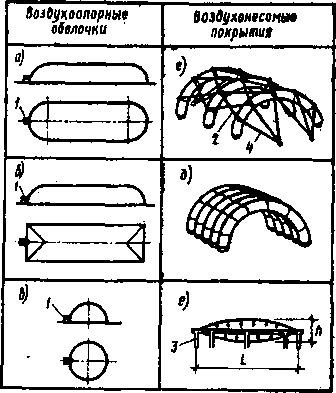

Рис. XI 1.36. Основные виды пневматических покрытий:

/ — шлюз; 1 — растяжки между пневмоарками; 3 — стойки, поддерживающие пневмолинзу; 4 — оттяжки

^г

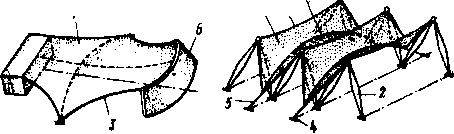

Рис. XII.39. Тентовые покрытия:

а — конусообразное; б — с поверхностью ги- пара; в — на опорных арках; г — многоопор­ное с поверхностью гипаров; / — тент; 2 — стойка; 3 — трос или шнур-подбор; 4 — крепление к анкерам; 5 —оттяжка; 6 на­клонные опорные арки; 7 — опорный трос; 8 •— накладной, предварительно натянутый трос .
