8 Сравнение вариантов

Сравнение вариантов выполняется по площади занимаемых земель, отводимых в постоянное пользование.

Выполнив суммирование занимаемых площадей, выбирается вариант, у которого площадь наименьшая.

Приложение 1 - Ведомость углов поворота, прямых и кривых

Номер угла пово-рота

Углы

Элементы клотоидной кривой

Главные точки закругления

Прямые

положение вершины угла

величина угла

Rmin

А1

β1

L1

ТД1

ТК1

К

Т1

Б

Д

НЗ

КЗ

Длина прямых вставок Пр

Расстояние между вершинами углов S

ПК

+

влево

вправо

А2

β2

L2

ТД2

ТК2

Т2

ПК

+

ПК

+

Н.тр.

0

0

1

2

К.тр.

Проверка:

Σ К + Σ Пр = L_тр.

Σ S - Σ Д = L_тр.

Приложение 2 - Ведомость отметок земли (пример заполнения)

Километр	ПК	+	отметка	Расстояние, м
1	0	00	50,10
				20
1	0	20	50,25
				80
1	1	00	51,20

Приложение 3 - Таблица для определения расстояний

от оси трассы до границы полосы постоянного отвода

(пример заполнения для а/дороги IV категории)

ПК	+	Расстояние, м	Рабочая отметка		Расстояние от оси до границы полосы отвода, м	Ширина полосы отвода, м	Площадь полосы отвода, м2
			Насыпь	Выемка
0	50		3,00		10,5	21,0
		50					1125
1	00		4,00		12,0	24,0
		50					1275
1	50		5,00		13,5	27,0

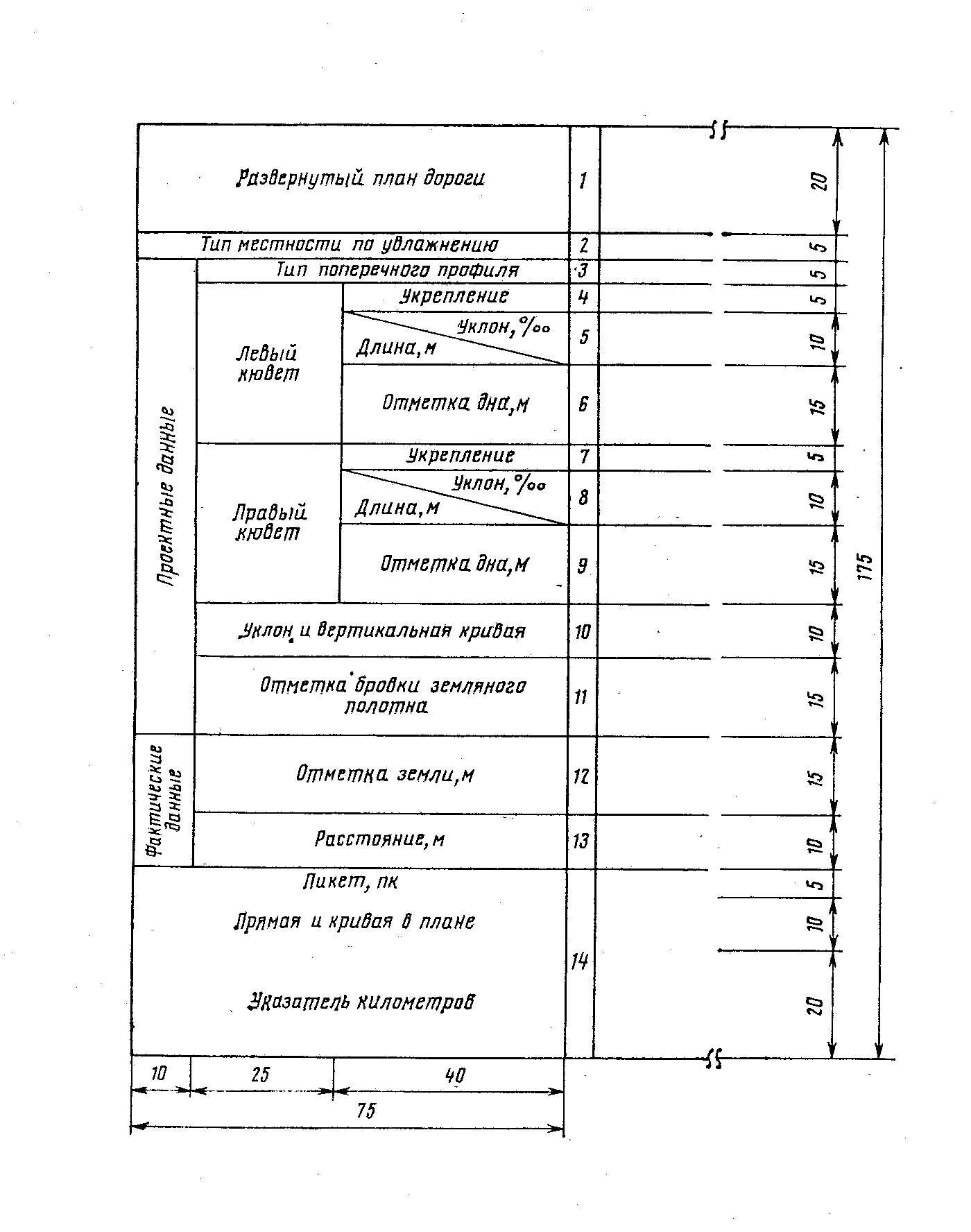

Приложение 4 - Штамп сетки продольного профиля

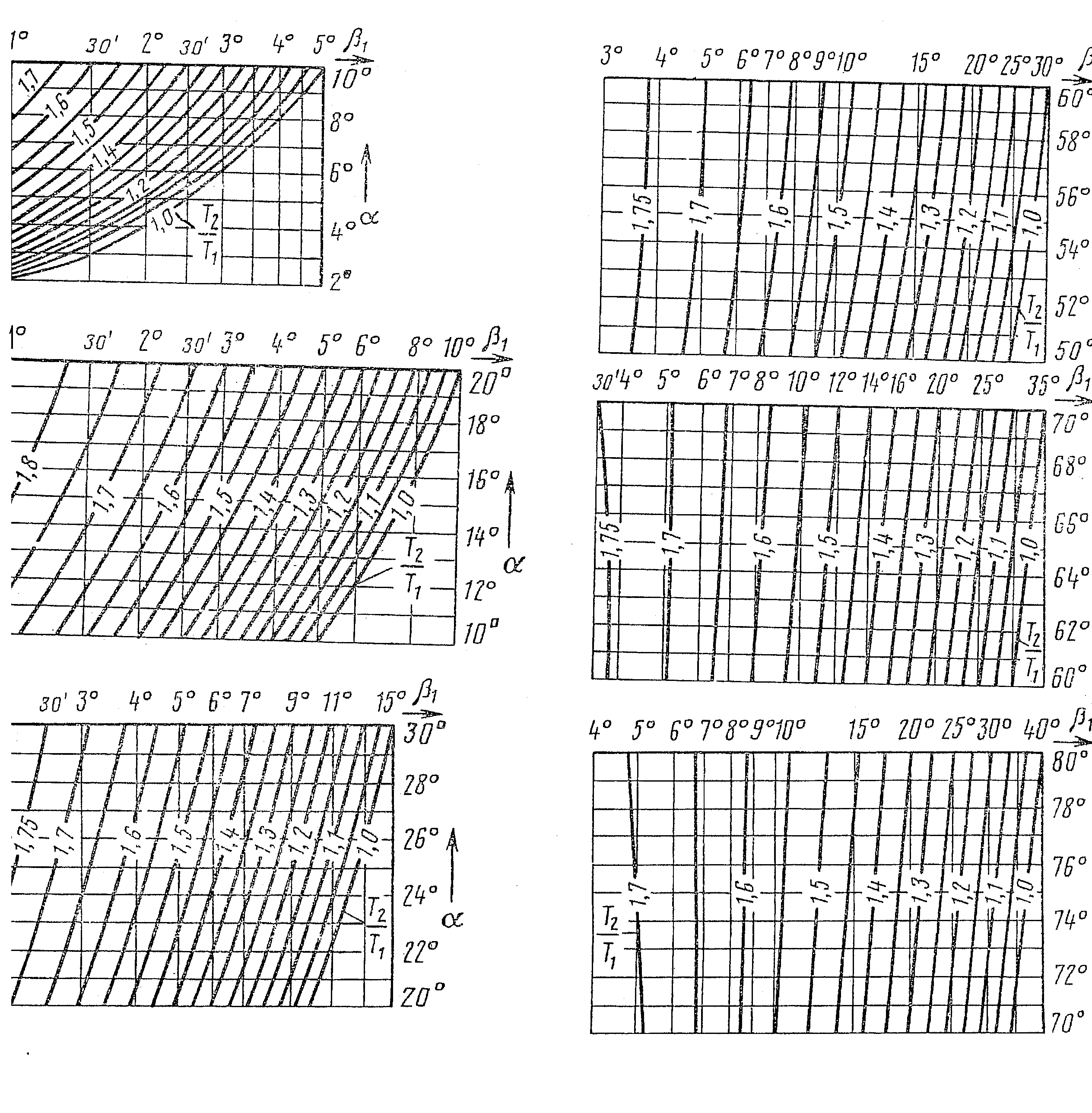

Приложение 5 - Номограмма по определению угла клотоиды

Окончание приложения 5

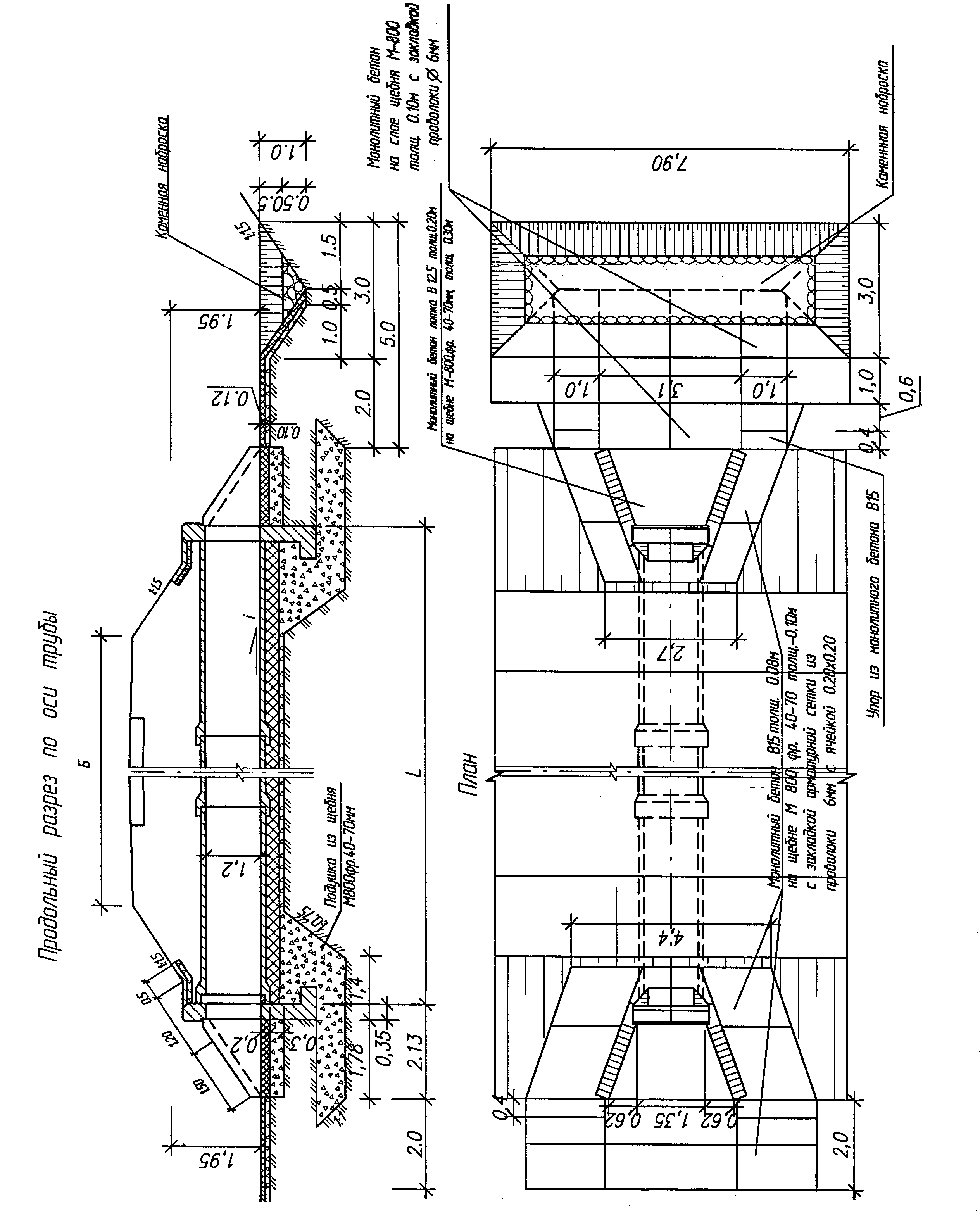

Приложение 6 – план и продольный разрез по оси трубы

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. СНиП 2.05.02-85. Автомобильные дороги. – М., 1986. – 52 с.

2. Таблицы для клотоидного проектирования и разбивки плана и продольного профиля автомобильных дорог/ В.И.Ксенодохов. – М.: Транспорт, 1981. – 431с.

3. Проектирование автомобильных дорог/ И.М.Красильщиков, Л.В.Елизаров.- М.: Транспорт, 1986.–216 с.
