5.4 Определение отметок поверхности земли

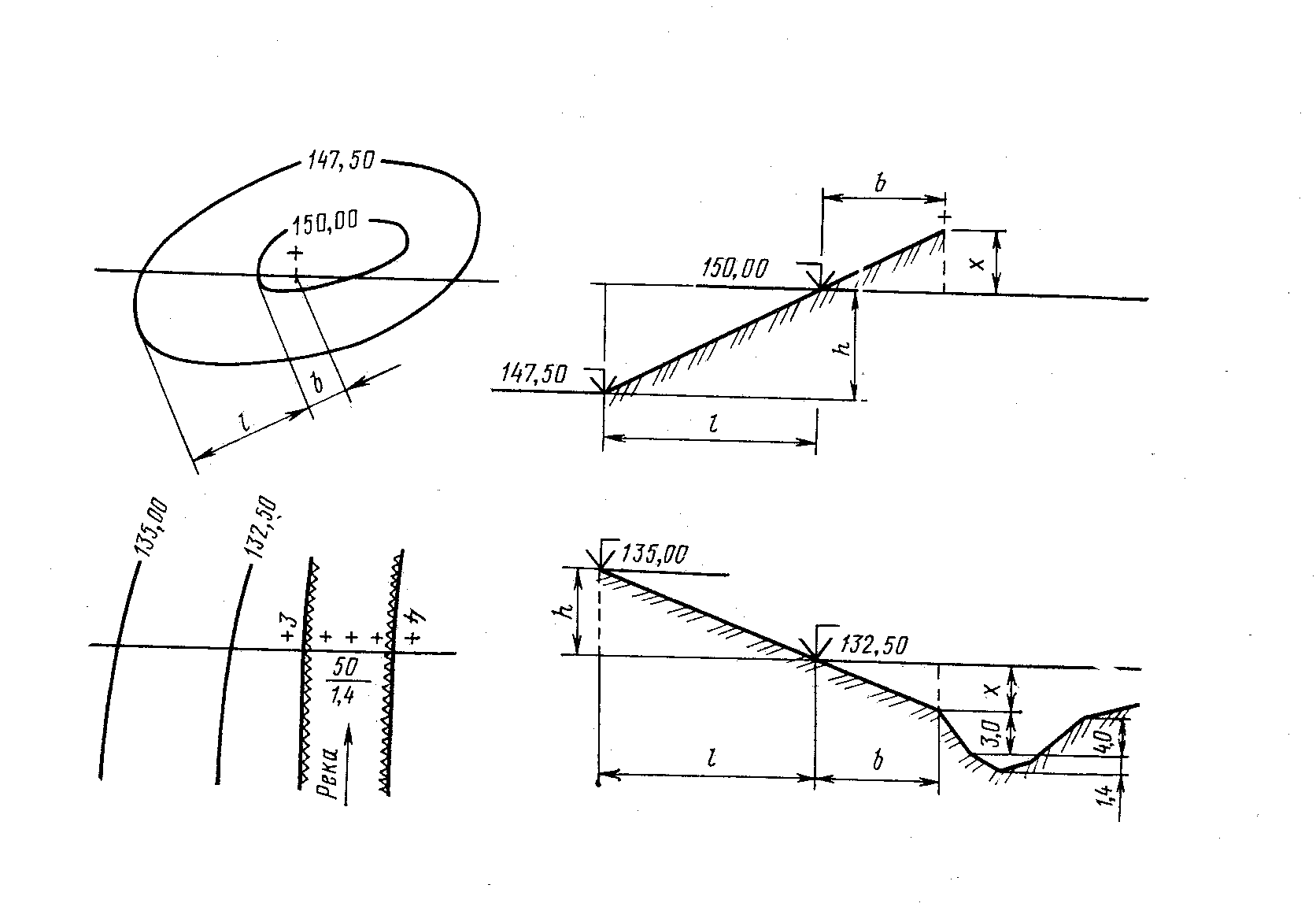

Отметки пикетов и плюсовых точек, расположенных между соседними горизонталями, определяют интерполяцией.
Х = |
b * h |
. |
l |
Рисунок 16

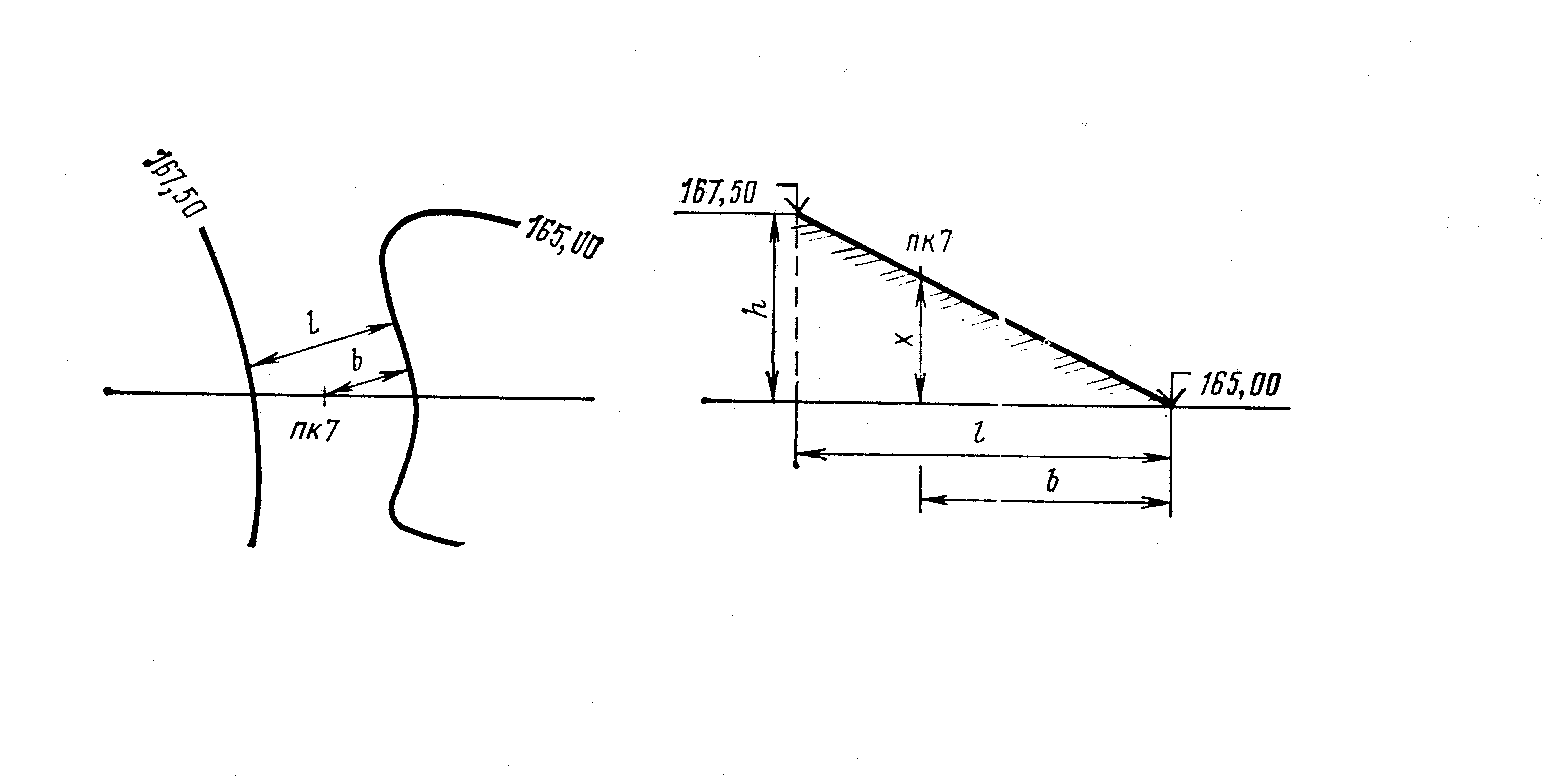

Если точка расположена внутри замкнутой горизонтали или за пределами горизонталей, отметку ее определяют экстраполяцией
Х = |
b * h |
. |
l |
Рисунок 17
Точками перехода насыпи в выемку или наоборот являются точки пересечения проектной линии с линией земли.
Рисунок 18

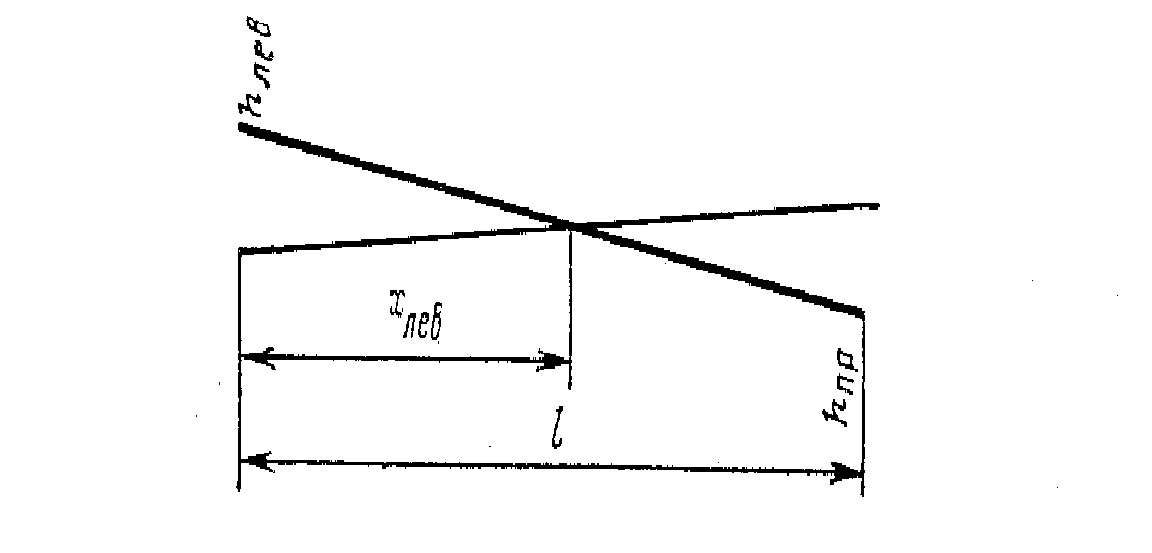

Расстояние от точки пересечения линий до ближайшей слева точки
Xлев = |
hлев |
* l , |
hлев + hпр |
где hлев и hпр – рабочие отметки ближайших слева и справа точек;
l – расстояние между точками.
5.5 Проектирование вертикальных клотоидных кривых
Вертикальная клотоидная кривая в общем случае представляет собой биклотоиду, т.е. состоит из двух сопряженных между собой клотоид. Они могут иметь одинаковые параметры (симметричная биклотоида) или разные параметры (несимметричная биклотоида).
В рамках данной работы предполагается проектирование вертикальной кривой в виде одиночной клотоиды при соблюдении условия, что минимальный радиус кривизны клотоиды R в точке К сопряжения с прямой ОС будет удовлетворять требованиям норм проектирования в отношении радиусов вертикальных кривых.
Рисунок 19

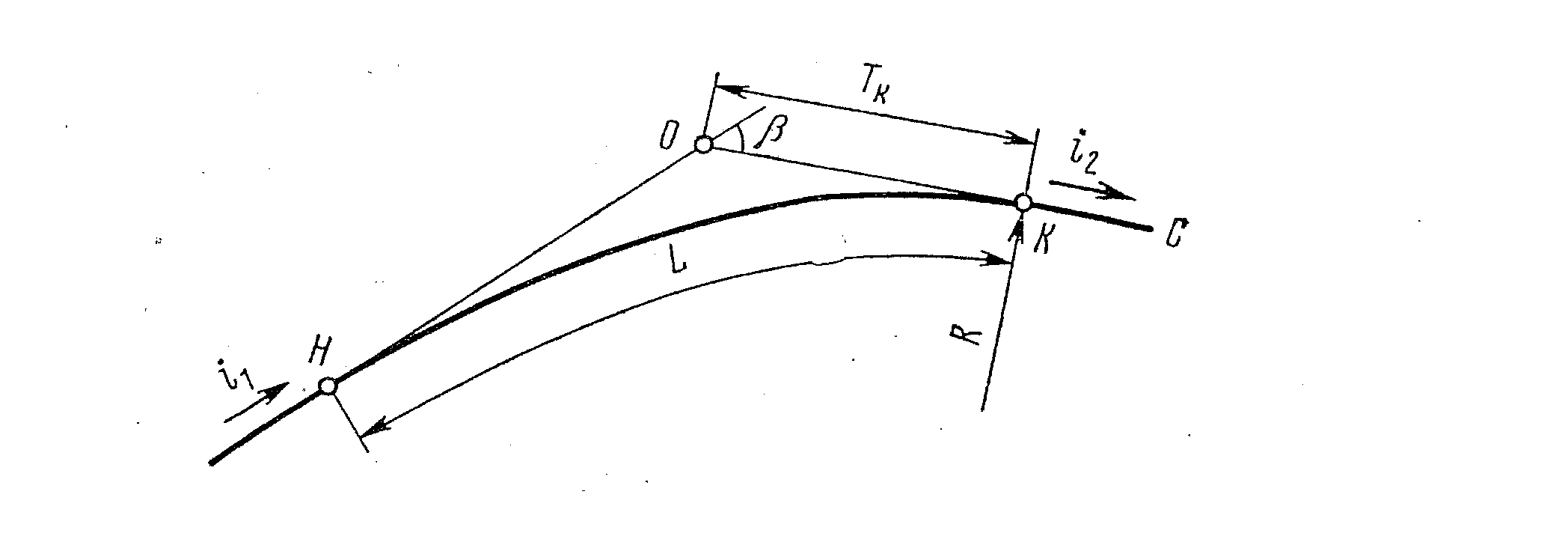

Как элемент вертикальной кривой угол β = i2 – i1.
Знаки уклонов принимаются: при подъеме по ходу движения автомобиля (+), при спуске ( - ).
При заданных смежных продольных уклонах и принятом радиусе R клотоиды определяют длину клотоиды по формуле
L = 2* β*R или L = 2* (i2 – i1 )*R.
Чтобы разбить клотоиду, необходимо найти короткий тангенс Тк по таблице I-а [2] в зависимости от β и R.
Отметка любой точки клотоиды, расположенной на расстоянии S от ее начала, может быть определена по формуле
Н S = |
Н01 + i1 * S + |
S3 |
. |
12*(i2 – i1)* R2 |
Пример. Дано: i1 = 0,035, i2 = - 0,010, отметка вершины вертикального угла 158,80м, R = 3000м.
Требуется разбить клотоиду и определить проектную отметку на расстоянии S = 200м от начала вертикальной кривой.
Определяем: β = i2 – i1 = - 0,010 – 0,035 = - 0,045 (знак ( - ) указывает, что кривая выпуклая).
Затем определяем L = 2* β*R = 2*0,045*3000 = 370 м.
По таблице I-а [2] в зависимости от β и R находим короткий тангенс клотоиды:
Тк = 3,006 * |
3000 |
= |
90,18 м. |
100 |
Начало клотоиды находится от вершины угла на расстоянии
НО = L – Тк = 270 – 90,18 = 179,82 м.
Ввиду малости угла ломаная НОС принимается равной кривой L.
Отметка начала клотоиды:
Н01 = 158,80-179,82 * i1 = 158,80-179,82 * 0,045 = 152,51 м.
По формуле при S = 200м
Н200 = |
Н01 + i1 * S + |
S3 |
= |
12*(i2 – i1)*R2 |
|||
= |
152,51+0,035*200 + |
2003 |
=152,51+7–1,65=157,86. |
12*(-0,045)*30002 |
