1. Общая часть

1.1. Назначение и условия работы изделия, требования нормативной документации

Емкость тепловой воды FA 165-2 предназначена для обогрева оборудования, путем накопления теплофикационной воды, с последующей циркуляцией по системе.

Технические характеристики емкости тепловой воды указаны в таблице 1.1

Таблица 1.1

Технические характеристики емкости тепловой воды

Объем емкости, л.	14700
Габаритные размеры, мм	2500 2500 2929
Масса, кг	1450

При изготовлении емкости тепловой воды должны выполняться требования ОСТ 26-291-94.

Во время хранения и транспортирования материалов на предприятии-изготовителе должны быть исключены повреждения материалов и обеспечена возможность сличения нанесенной маркировки с данными сопроводительной документации.

Сварка корпусов и приварка к ним деталей, а также сварка внутренних устройств должна проводиться сварщиками, сдавшими экзамены в соответствии с Правилами аттестации сварщиков, утвержденными Госгортехнадзором России, и имеющими удостоверение установленной формы.

1.2. Характеристика материала для изготовления изделия, оценка его свариваемости

1.2.1 Структура и свойства материала изделия

При изготовлении конструкции используется сталь 09Г2С.

Структура стали зависит от температуры. Сталь 09Г2С имеет перлитную структуру.

Классификация: Сталь конструкционная низколегированная.

Назначение: Фланцы, корпуса, детали, работающие при температурах от -40 до +425 °С под давлением, различные детали и элементы сварных металлоконструкций, работающих при температуре от —70 до +425°С под давлением.

Таблица 1.2

Химический состав и механические свойства стали марки 09Г2С.

C	Si	Mn	Ni	S	P	Cr	N	Cu	As
до 0.12	0.5 - 0.8	1.3 - 1.7	до 0.3	до 0.04	до 0.035	до 0.3	до 0.008	до 0.3	до 0.08

Механические свойства стали:

Временной сопротивление на разрыв δ_вр = 520 МПа.

Предел текучести δ_т = 380 МПа.

Технологические свойства стали 09Г2С указаны в табл.1.3

Таблица 1.3

Технологические свойства стали 09Г2С

Свариваемость:	без ограничений.
Флокеночувствительность:	не чувствительна.
Склонность к отпускной хрупкости:	не склонна.

1.2.2. Расчет свариваемости

Свариваемость – это способность металлов и сплавов образовывать при установленных технологиях сварки соединения отвечающие требованиям обусловленным конструкцией или эксплуатацией изделия.

По свариваемости все стали условно можно разделить на 4 группы:

1. Хорошо свариваемая;

2. Удовлетворительно свариваемая;

3. Ограниченно свариваемая;

4. Плохо свариваемая.

Для оценки свариваемости используется формула (1.1):

(1.1)

где С, Мn, Сr, Мo, V, Ti, Ni, Cu, B – содержание, % от массы, в составе металла трубной стали соот­ветственно углерода, марганца, хрома, молибдена, ванадия, ниобия, титана, меди, никеля, бора, Сu, Ni, Сr содержащиеся в трубных сталях как примеси, при подсчете не учитываются.

_{Сэкв<0,43, поскольку данное условие выполняется, следовательно сталь обладает хорошей свариваемостью без ограничений.}

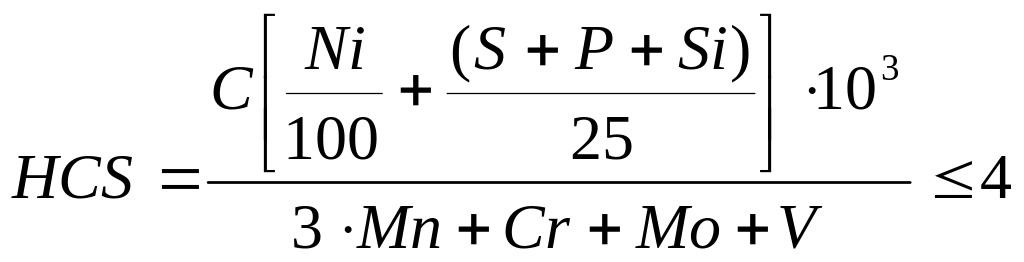

Для определения склонности к образованию горячих трещин используется формула (1.2):

(1.2)

0,71 < 4 => cталь не склонна к появлению горячих трещин.

Для расчета склонности стали 09Г2С к образованию холодных трещин можно воспользоваться следующей формулой (1.3):

│С│_экв= │С_р│+│С_х│≤ 0,45 (1.2)

(1.3)

│С_р│= 0,005 S │С_х│ (1.4)

│С_р│= 0,005 ∙ 10 ∙ 0,29 = 0,014

│С│_экв = 0,014 + 0,29 = 0,30

Сталь не склонна к появлению холодных трещин.
