3. Газовые приборы.

Работа газовых приборов и агрегатов характеризуется тепловой мощностью, теплопроводностью, КПД, металлоемкостью, уровнем автоматизации, количеством воздуха необходимого для работы, типом применяемого газа и т.д. Основными показателями работы газовых приборов является тепловая мощность, которая подразделяется на номинальную (нормальную) и предельную.

Номинальной тепловой мощностью называют мощность, при которой аппарат имеет наилучшие рабочие показатели – наибольшую полноту сгорания газа при наиболее высоком КПД. При этом в конструктивных элементах горелок и газового аппарата в целом не должно возникать тепловых напряжений, деформаций, которые сокращают срок службы. Тепловая мощность указывается в паспорте газового агрегата и определяется при номинальной тепловой нагрузке. Предельная тепловая мощность – это максимальная тепловая нагрузка, превышающая номинальную на 20%.

Работа газовых приборов должна быть безопасной, устойчивой и безаварийной. Это зависит от работы газогорелочных устройств. Для нормальной работы газовых горелок необходимо обеспечить:

1. Подачу газового топлива с определенными параметрами (соответствующие ГОСТу);

2. Подачу окислителя – воздуха, в достаточном для полного сжигания количестве;

3. Хорошее перемешивание газа с воздухом;

4. Надежное зажигание газовоздушной смеси и поддержание в зоне горения температуры, обеспечивающей полноту сгорания газового топлива;

5. Обеспечение надежного устойчивого горения газовоздушной смеси и отвод продуктов сгорания.

Газовые аппараты, приборы делятся на три группы:

1. Бытовые;

2. Производственные (технологические);

3. Отопительные.

Бытовые газовые приборы подразделяются на три подгруппы:

1. Приборы для пищеприготовления – газовые плиты;

2. Приборы для горячего водоснабжения – проточные водонагреватели ( могут применяться емкостные водонагреватели, кипятильники и т.д.);

3. Приборы для индивидуального отопления – емкостные водонагреватели (малогабаритные котлы, газовые камины, инфракрасные горелки и т.д.).

Бытовое газовое оборудование, приборы должны отвечать требованиям безопасной эксплуатации, быть простыми в обслуживании и ремонте, иметь необходимые средства автоматики безопасности и управления. Они должны отвечать санитарно-гигиеническим требованиям, легко вписываться в интерьер помещения, иметь приятный внешний вид и максимальную простоту в работе.

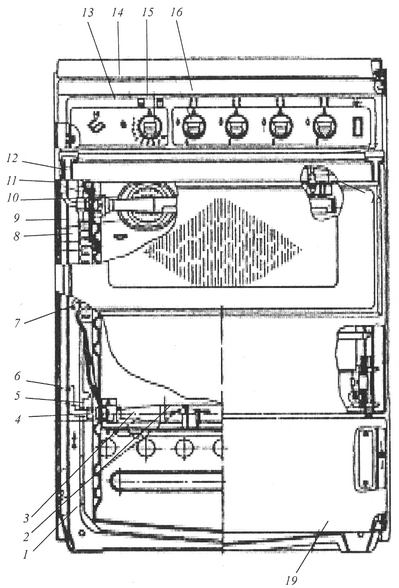

Плита повышенной комфортности ПГ4-П-14 (брестская).

1-каркас, 2-термопара основной горелки, 3-основная горелка духового шкафа, 4-сопло, 5-корпус сопла, 6-газопровод, 7-стенка боковая, 8-теплоизоляция духового шкафа, 9-теплоизоляционный экран, 10-плафон,

11-газопровод горелки, 12-опора горелки, 13-кнопка термоэлектромагнитного клапана, 14-декоративная панель, 15-ручка крана терморегулятора, 16-ручки краников верхних горелок, 17-термопара жарочной горелки, 18-жарочная горелка (верхняя), 19-нижняя дверка, 20-запальная трубка, 21-пружины, 22-тяга, 23-теплоизоляция двери, 24-жаровня, 25-духовая решетка, 26-противень, 27-крышка плиты, 28-решетка стола, 29-стол плиты, 30-траверса, 31-экран горелок, 32-кронштейн стола, 33-фильтр, 34-элемент жесткости, 35-отражатель, 36-дымоход.
