Министерство образования Республики Башкортостан
ГАОУ
СПО «Уфимский топливно-энергетический
колледж»
Специальность 270841
Отчет по учебной практике ПМ-
УТЭК.270841.01.13.000.ПЗ
Руководитель практики:
_______________Сайфутдинова Л.В.
Студент:
_______________Бахтияров Д.А.
Оглавление
Введение.
Газорегуляторные пункты и установки (ГРП и ГРУ).
Газовые приборы.
Автоматический газовый водонагреватель (АГВ).
Защита газопроводов от коррозии.
Вывод.
1. Введение
С 10 декабря по 22 декабря 2012 года я проходил учебную практику на базе ГАОУ СПО УТЭК по специальности «Монтаж и эксплуатация оборудования и систем газоснабжения».
Данная практика предназначена для изучения газорегуляторных пунктов и оборудования, бытовых газовых приборов (АГВ, АОГВ, газовых плит); защиты от коррозии газопроводов.
2. Газорегуляторные пункты и установки.
2.1
Размещение ГРП.
ГРП предназначены для снижения давления газа и поддержания его на заданном уровне независимо от входного давления и расхода газа потребителем в автоматическом режиме.
ГРП и ГРУ оборудуются одинаковым технологическим оборудованием, отличаются только расположения.
ГРУ располагают непосредственно в помещениях промышленных предприятий, котельных, где находятся газоиспользующие агрегаты.
ГРП в зависимости от назначения и технической целесообразности размещают:
В пристройках зданий;
В отдельно-стоящих зданиях;
В шкафах (из несгораемых материалов, сталь), такие ГРП называются шкафными регуляторными пунктами (ШРП);
ГРП могут монтироваться в контейнерах блочного типа (металлических), такие пункты называются ГРПБ.
По назначению ГРП подразделяются на:
Сетевые, которые обеспечивают подачу газа в распределительные сети низкого, среднего или высокого давлений;
Объективные, служащие источником газоснабжения для отдельных потребителей.
ГРП всех типов устанавливаются на открытых огораживающих площадках, кроме капитальных. Разрешается установка ГРП на крышах газифицируемых производственных зданий. Если эти кровли не имеют горючих утеплителей.
Запрещается встраивать ГРП в жилые, общественные здания, размещать их в подвальных и цокольных помещениях зданий всех назначений. Отдельно-стоящие ГРП включая ШРП, ГРПБ в населенных пунктах рекомендуется размещать в зонах зеленых насаждений, внутри жилых кварталов, на расстоянии 10-15м от зданий в зависимости от входного давления. ГРП должны размещаться на расстоянии 10-15м до железнодорожных и трамвайных путей (до рельсов) и на расстоянии 5-8м до автодорог (до обочины).
Допускается
на территории предприятий делать ГРП
под навесом или выносить часть оборудования
(задвижки, фильтры) за стены ГРП, при
соответствующих климатических условиях.
ГРП с входным давлением не более 0,6 МПа
могут пристраиваться к производственным
зданиям и коммунально-бытовым зданиям.
Шкафные ГРП могут устанавливаться на наружных стенах газифицирующих зданий не ниже 3-ей степени огнестойкости с давлением на входе до 0,6 МПа. Разрешается устанавливать ШРП на стенах жилых зданий при условии, что входное давление не более 0,3 МПа и стены не имеют оконных и дверных проемов. А также на стенах производственных зданий, если расстояние до окон и дверей не менее 3-х метров. При давлении газа до 0,3 МПа и 5м при давлении газа до 0,6МПа.
Отдельно-стоящие капитальные здания ГРП должны быть одноэтажными 1-ой и 2-ой степени огнестойкости с плоской, бесчердачной кровлей. По правилам безопасной эксплуатации кровли должны быть легко сбрасываемой, двери в ГРП открываются наружу.
Необходимость отопления помещения ГРП определяется в зависимости от климатических условий (влажности транспортируемого газа и конструкций применяемого оборудований). Рекомендуется делать отопления централизованным или устанавливать местное отопление в отдельных помещениях ГРП, имеющих отдельный выход и не связанных с помещением, где устанавливается оборудование.
Для шкафных ГРП разрешается применять газовые горелки с обеспечением взрывопожаробезопасности.

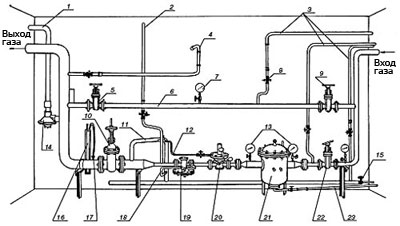

Стационарный газорегуляторный пункт (ГРП): 1, 3 — сбросные свечи; 2 — настроечная свеча; 4 — газопровод газоснабжения котла для обогрева помещения ГРП; 5, 9, 10, 22 — задвижки; 6 — байпас; 7, 13 — пружинные манометры; 8, 15 — краны пробковые; 11 — импульсная трубка; 12 — импульсная трубка для ПЗК; 14 — предохранительный сбросной клапан; 16 — U-образный жидкостный манометр; 17 — кран пробковый на манометр; 18 — импульсный газопровод на регулятор; 19 — регулятор давления газа; 20 — предохранительный запорный клапан; 21 — фильтр газовый; 23 — газопровод от фильтра для слива конденсата.
