Курс лекций по дисциплине: «Технология бетона и раствора»

Выполнила: студентка гр. ССП-310 Захарова Алена Витальевна

Проверил: Несветаев Григорий Васильевич

БЕТОНОМ называют искусственный каменный материал, полученный в результате затвердения рационально подобранной однородно перемешенной и тщательно уплотненной смеси вяжущих заполнителей, затворителей и необходимых добавок, которая до затвердения называются бетонной смесью.

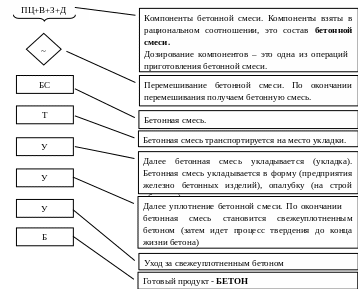

Классификация бетонов

1. По назначению:

- бетоны общестроительные (конструкционные), предназначены для изготовления массовых железо- бетонных изделий массового спроса. Основное требование к которым в процессе эксплуатации – прочность (колонны, балки, плиты, панели, лестничные марши и другие);

- бетоны специальные (функциональные), предназначены для изготовления конструкций, которые в процессе эксплуатации помимо прочности должны соответствовать хотя бы одному специальному требованию (теплоизоляционные, жаростойкие, радиационно-стойкие бетоны, бетоны для автодороги и так далее);

2. По виду вяжущего:

- бетоны на неорганическом вяжущем (цемент, гипс и так далее);

- бетоны на органическом вяжущем (битум, смолы);

- бетоны на органно-минеральных вяжущих (полимерцементные бетоны);

- бетоны на специальных вяжущих (метоны – вяжущие металлы);

3. По виду заполнителей:

- плотные заполнители, в качестве которых используется гравий или щебень из плотных горных пород, с водопоглощением близким к нулю, а также плотный песок для строительных работ;

- пористые заполнители природного( пемза) или искусственного ( керамзитовый гравий) происхождения;

- на специальном заполнителе ( например, чугунный скрап) для получения некоторых специальных бетонов.

4. Структура:

- плотная, с объемом межзерновых пустот менее 7%;

- порирезованная, в которой с помощью специальных технологических приемов обеспеченно наличие многочисленных ( до 25% объема) равномерно распределенных мелких воздушных пузырьков;

- крупнозернистая структура отличается от плотной наличием большого количества пустот между контактно расположенными зернами крупного заполнителя, покрытыми тонкой оболочкой из цементного камня ;

- ячеистая структура представляет систему многочисленных ( до 80% объема) равномерно распределенных достаточно крупных ( размером до миллиметров) воздушных пузырьков, распределенных прослойками раствора.

5. по условиям твердения:

- бетоны естественного твердении;

- бетоны твердеющие при тепло-влажностной обработке (ТВО);

- при атмосферном давлении – пропаренные бетоны ;

- бетоны твердеющие при ТВО при избыточном давлении – бетоны автоклава.

Расширенная техническая классификация

1. по прочности:

- низкомарочные (Н): ≤ В12,5;

- рядовые (Р): В15…В35;

- высокопрочные (В): В40…В100;

- особо высокопрочные (ОВ): …В110

Согласно европейским нормам EN выделяют следующую классификацию бетонов по прочности:

-ОС (обычный бетон): С12/15;

-HSC (высокопрочный): ≥С50/60;

-UHSC (ультра прочный): ≥С95/115.

2. по средней плотности:

- особо тяжелые (ОТ): ρ≥2501 кг/м^3;

- тяжелые (Т): 2201-2500 кг/м³;

- облегченные (О): 1801-2200 кг/м³;

-легкие (Л): 501-1800 кг/м³;

- особо легкие (ОЛ): ≤500 кг/м³.

Согласно европейским нормам EN выделяют следующую классификацию бетонов по средней плотности:

- HC( особо тяжелые): ρ>2601 кг/м³;

- N (бетоны обычного веса): ρ=1901…2600 кг/м³;

-LWA (легкие):p <1901кг/м³.

3. по условию твердения:

- бетоны нормального твердения (НУ), процесс структурообразования которых происходил в так называемых нормальных условиях, характеризующихся температурой в пределах t=18-22 C°и относительной влажностью воздуха φ≥95%;

-зимние условия твердения, при которых среднесуточная температура воздуха ниже +5°С либо минимальная суточная температура ниже 0 C° . В таких условиях резко замедляется процесс твердения бетона, либо возможно его раннее замораживание (задолго до достижения проектной прочности), что может привести к резкому ухудшению качества бетона и должно учитываться при назначении состава бетона и способов производства работ;

- условия сухой жаркой погоды, при которых температура воздуха в 13.00 превышает в тени >+25 C°, а относительная влажность воздуха φ<50%. В таких условиях возможно резкое обезвоживание твердеющего бетона, что может привести к снижению прочности до 50% и должно учитываться при назначении состава бетона и способов производства работ.
