Установка зазора между контактами прерывателя
Зазор между полностью разомкнутыми контактами прерывателя должен быть равен 0,5 мм. Устанавливается зазор следующим образом:
1
.
Поставить мотоцикл на заднюю подставку.
2. Освободить защелки и снять крышку прерывателя-распределителя
3. Осторожно снять ротор с валика прерывателя-распределителя
4. Включить третью передачу и вращать заднее колесо до полного размыкания контактов 1 и 2 (рис. 25).
5. Oтвернуть контргайку 3 регулировочного контакта 2. Вращением регулировочного контакта установить нужный зазор, величину которого проверить щупом. затянуть контргайку регулировочного, контакта.
6

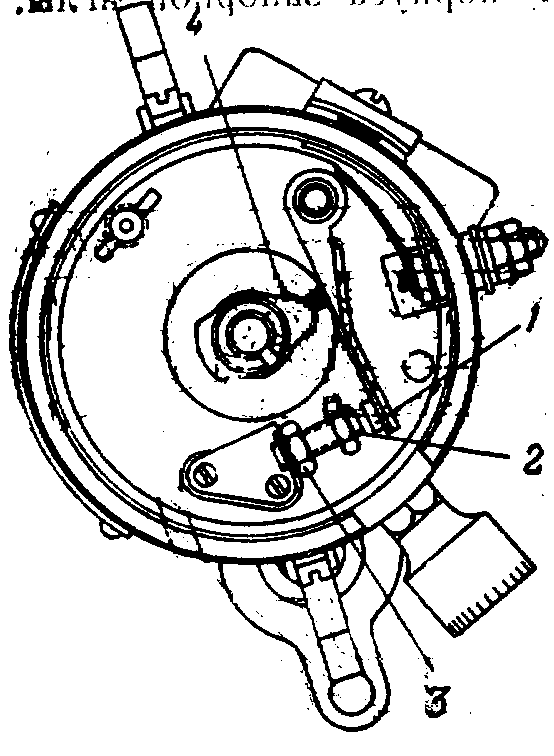

Рис.
25.
Прерыватель:
1 —
контакт молоточка; 2 — регулировочный
контакт;3—контргайка peryлировочного
контакта; 4—кулачок
прерывателя
7. Поставить ротор и крышку на место.
8. Проверить плотность прилегания контактов. Включить зажигание и провернуть коленчатый вал кикстартером; стрелка амперметра должна отклонится вправо.
Установка зажигания
Перед установкой зажигания необходимо отрегулировать зазор между разомкнутыми контактами прерывателя. Установку производить в такте сжатия переднего цилиндра, установив рукоятку опережения на позднее зажигание. Для установки зажигания необходимо:
1. Поставить мотоцикл на заднюю подставку.
2. Поднять защитную трубку выпускного клапана переднего цилиндра.
3. Отвернуть пробку контрольного отверстия на левой стороне картера двигателя.
4. Включить третью передачу и медленно вращать вперед заднее колесо до совмещения в такте сжатия метки «+» маховика с контрольным отверстием. Толкатель выпускного клапана при этом должен свободно поворачиваться.
5. Ослабить винт крепления троса управления зажиганием к поводку прерывателя-распределителя.
6. Сдвинуть доотказа поводок прерывателя-распределителя в сторону от цилиндров, а рукоятку опережения зажигания поставить в крайнее от себя положение. Закрепить винтом трос управления опережением зажигания.
7. Снять крышку прерывателя-распределителя.
8. Осторожно снять ротор распределителя.
9. Ослабить стяжной винт рычажка прерывателя-распределителя (с левой стороны прерывателя).
10. Медленно поворачивать корпус прерывателя влево до начала размыкания контактов 1 и 2 прерывателя более узким выступом кулачка 4.
11. Затянуть стяжной винт рычажка прерывателя распределителя.
12. Поставить на место ротор, крышку прерывателя-распределителя, защитную трубку клапана и пробку контрольного отверстия.
Регулировка величины зарядного тока
Изменение величины зарядного тока производится регулировочной щеткой (третьей). Зарядный ток увеличится если щетку сдвинуть по вращению якоря генератора вправо и уменьшится, если щетку сдвинуть против вращения якоря (влево).
Максимальная отдача прогретого генератора при включенных потребителях и максимальных оборотах двигателя равна 10 амперам.
При регулировке необходимо проделать следующие операции:
1. Отпустить стяжной винт предохранительной ленты, осторожно сдвинуть ленту и бумажную прокладку в сторону маслёнки.
2.Передвинуть регулировочную щетку. За один раз щетку передвигать не более чем на 1,5—2 мм. Если при дальнейшей работе аккумуляторная батарея разряжается или перезаряжается, следует снова произвести регулировку величины зарядного тока, добиваясь нормальной зарядки батареи.
