4.1.6 Магнітотиристори

Магнітотиристори – це напівпроідникові тиристори типу p-n-p-n, в яких, в яких напругу ввімкнення можна змінювати, впливаючи зовнішнім магнітним полем. За відсутності магнітного поля магнітотиристори мають деяку середню напругу ввімкнення. Збільшуючи напруженість магнітного поля в одному напрямку, можна підвищити напругу ввімкнення, а в протилежному напрямку – знизити, тобто змінювати ВАХ магнітотиристора (рис.1.45). Емітер виконує роль аноду (А), керувальні електроди (с1, с2)

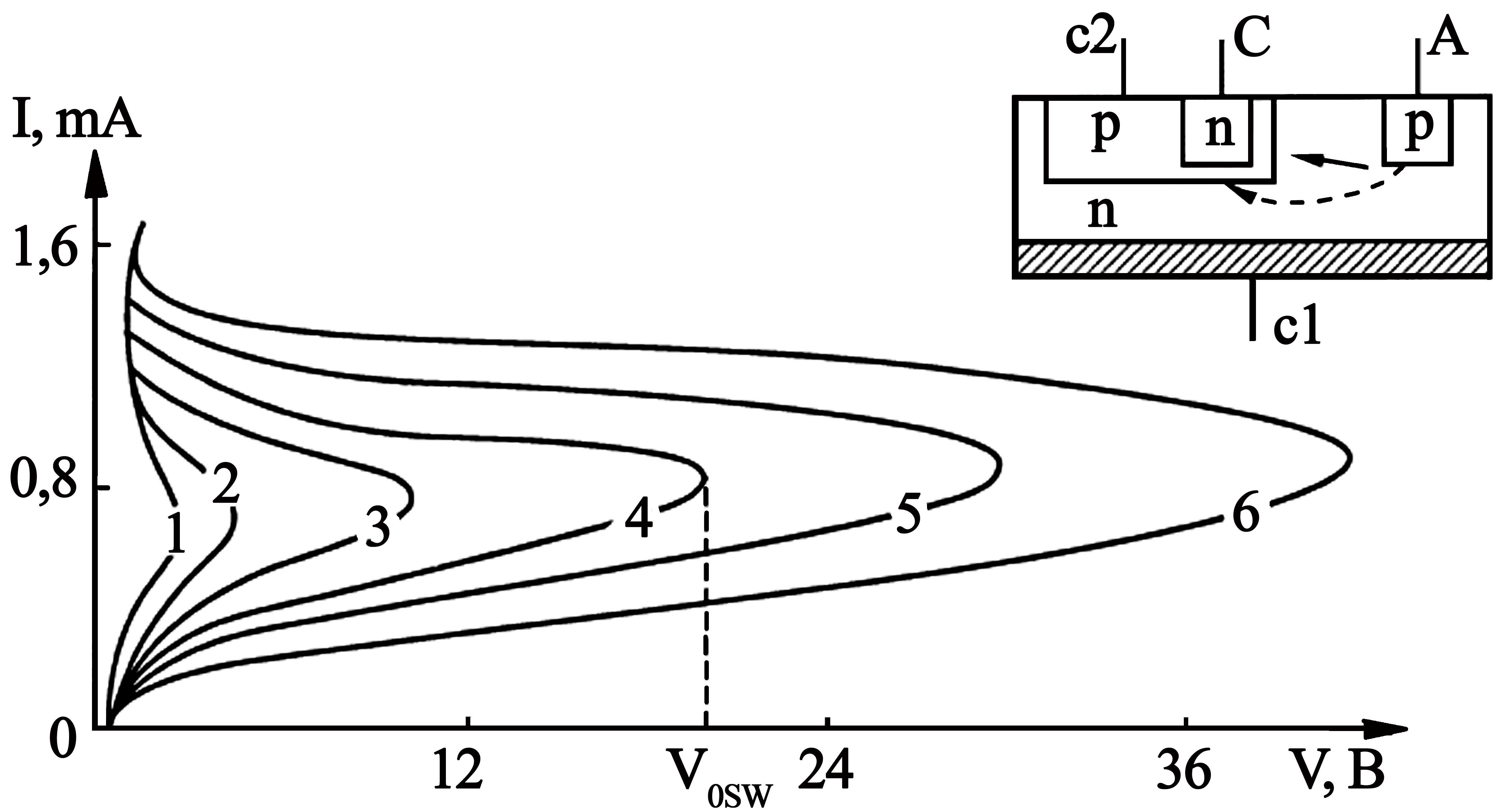

Р исунок 1.45 – ВАХ Si- магнітотиритора, відстань між р-облас-тями 100 мкм:

1 – В=-1 Тл;

2– В = -0,8 Тл;

3 – В=-0,4 Тл;

4 – В = 0;

5 – В = 0,4 Тл;

6 – В = 0,8 Тл
