19 Рабочие жидкости объемных гидроприводов

В России для объемных гидроприводов были созданы два сорта гидравлических масел (МГ) - МГ15-В и МГ46-В.

Чтобы обеспечить безотказную и долговечную эксплуатацию мобильных машин и промышленного оборудования с гидроприводом в климатических условиях России, в соответствии с постановлениями Правительства и Госкомитета по науке и технике с участием головных ВНИИ и СКВ вместо большой номенклатуры масел, предназначенных для другого целевого назначения, специально для объемных гидроприводов созданы два сорта гидравлических масел (МГ) - МГ15-В и МГ46-В.

В ходе лабораторных испытаний во ВНИИ НП и сравнительных стендовых испытаний в камере холода ЦНИП ВНИИстройдормаша определены температурные пределы применения. Для ресурсных испытаний на натурных образцах различных элементов гидропривода были выбраны только два образца гидравлических масел, которые затем испытывались в различных климатических регионах страны на мобильных машинах с гидроприводом. Впоследствии новые гидравлические масла были допущены к применению Межотраслевой комиссией Госстандарта, а Миннефтехимпромом организован их серийный выпуск на нефтеперерабатывающих заводах: Ново-Уфимском, Волгоградском и ПО "Омскнефтеоргсинтез".

20 Гидролинии

Надежность объемных гидромашин и гидроприводов в значительной мере зависит от совершенства гидравлических коммуникаций, а также от качества жидкости и очистки ее в процессе работы. Гидролиниями называют устройства, предназначенные для прохождения рабочей жидкости в процессе работы гидропривода

В соответствии с выполняемыми функциями их разделяют на всасывающие - по которым рабочая жидкость движется к насосу,  напорные - по которым рабочая жидкость под давлением движется от насоса к распределителю, гидродвигателю или гидроаккумулятору и  сливные - по которым рабочая жидкость движется в гидробак.  Кроме того, различают гидролинии управления, по которым рабочая жидкость движется к устройствам для управления, и дренажные, по которым отводятся утечки рабочей жидкости.

Основным требованием к гидролиниям является обеспечение минимального гидравлического сопротивления и прочность конструкции. Для обеспечения минимального гидравлического сопротивления гидролинии и каналы следует выполнять по возможности максимального сечения с наименьшим числом местных сопротивлений.  Для напорных гидролиний скорость течения жидкости рекомендуется выбирать в пределах 5-10 м/с и для всасывающих 1-2 м/с.

21 Гидробаки - предназначен для питания объемного гидропривода рабочей жидкостью. Он может находиться под атмосферным и избыточным давлением. Наиболее распространен гидробак открытого типа (рис 1, а) Рабочая жидкость заливается в бак через горловину 5, снабженную сетчатым фильтром. Объем жидкости в баке контролируется указателем уровня 2. В насос жидкость поступает через насадок с фильтром 3 и из гидросистемы в бак - через насадок 1. Для избежания барботажа (интенсивного перемешивания) жидкости, могущего привести к вспениванию последней, на насадке 1 устанавливают для дробления струи сетчатое устройство или перфорированный колпак. Воздушный объем над свободной поверхностью жидкости сообщается с окружающей средой через сапуц 4, снабженный воздушным фильтром тонкой очистки для защиты внутреннего объема бака от мелкодисперсного эагрязнителя, содержащегося в атмосфере.

В системах, предназначенные для работы в условиях переменного атмосферного давления (к примеру, при подъеме самолета на высоту 1000 м атмосферное давление понижается до 180 мм. рт. ст. ) применяют герметичные баки с наддувом (около 0 2-0,3 МПа) газом (рис 1, б). Наддув осуществляется инертным газом (азотом), применение которого не вызывает окисления масла. Наддув бака газом производится через штуцер 6. Жидкость возвращается из гидросистемы в бак через насадок 1 с перфорированным колпаком для дробления струи. Бак заправляют жидкостью через снабженную фильтром горловину 7 , герметично перекрываемую крышкой

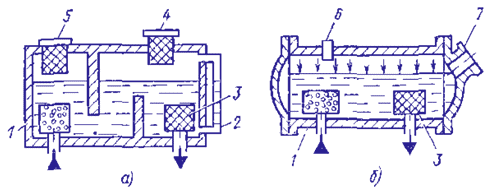

Рис 1. Гидробаки типа а - открытого, б - закрытого.
