Вариант 17

1. Определить вид армирования железобетонных балок на приопорных участках; назвать типы расчетных сечений 1 и 2 (рисунок 1)

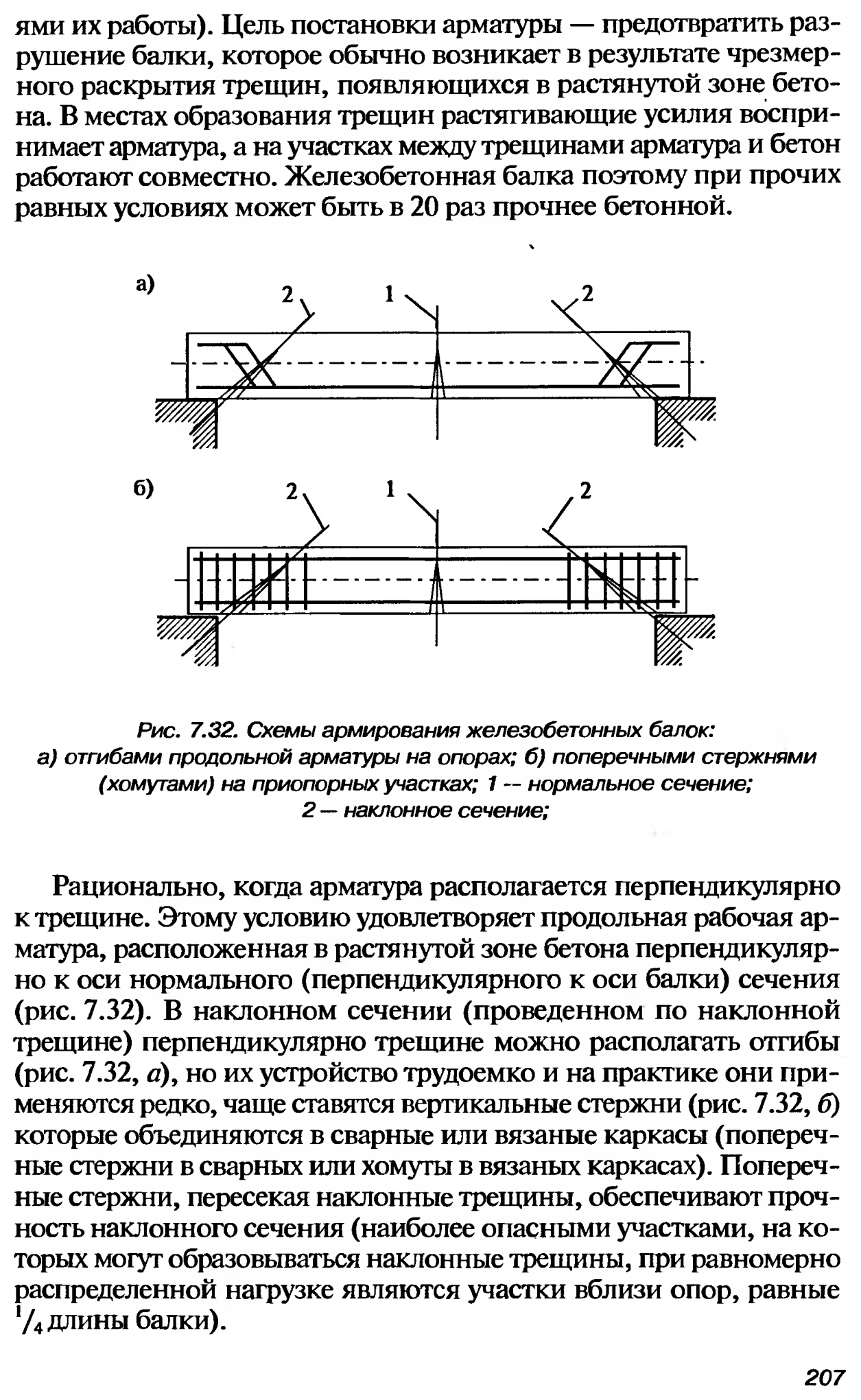

Рисунок 1 – Армирование железобетонных балок

Рисунок 1 а) армирование железобетонной балки отгибами продольной арматурной на опорах

б) армирование железобетонной балки поперечными стержнями (хомутами) на приопорных участках

1 – нормальное сечение

2 – наклонное сечение

2. Подобрать продольную рабочую арматуру железобетонной балки перекрытия. Сечение балки прямоугольное bхh=200х400мм, бетон тяжелый класса С20/25. Расчетный изгибающий момент М_sd=125кН·м. Класс среды по условиям эксплуатации ХС1. Арматура стержневая горячекатаная S400

1) Определяем _m

d = h  c; принято c = 30 мм

d = 400 – 30 = 370 мм

_m = 0,342 < _m,lim = 0,387, растянутая арматура достигает предельных деформаций

2) Определяем требуемую площадь рабочей арматуры  = 0,772

f_yd = 367 МПа

Принимаем 228S400 A_s = 12,32 см²

Вариант 18

1. Дать название следующим прочностным характеристикам бетона: fck; fctk; fcd; fctd

f_ck – нормативное сопротивление бетона сжатию

f_ctk – нормативное сопротивление бетона растяжению

f_cd – расчетное сопротивление бетона сжатию

f_ctd – расчетное сопротивление бетона растяжению

2. Найти несущую способность железобетонной балки перекрытия, армированной двумя продольными растянутыми стержнями диаметром 22мм класса S500. Сечение балки прямоугольное bхh=200х500мм, бетон класса С25/30.класс среды по условиям эксплуатации ХС1

Вариант 19

1. Дать определение понятию «плита». Назвать виды арматуры и арматурных изделий пустотной плиты, обозначенные цифрами на рисунке 1

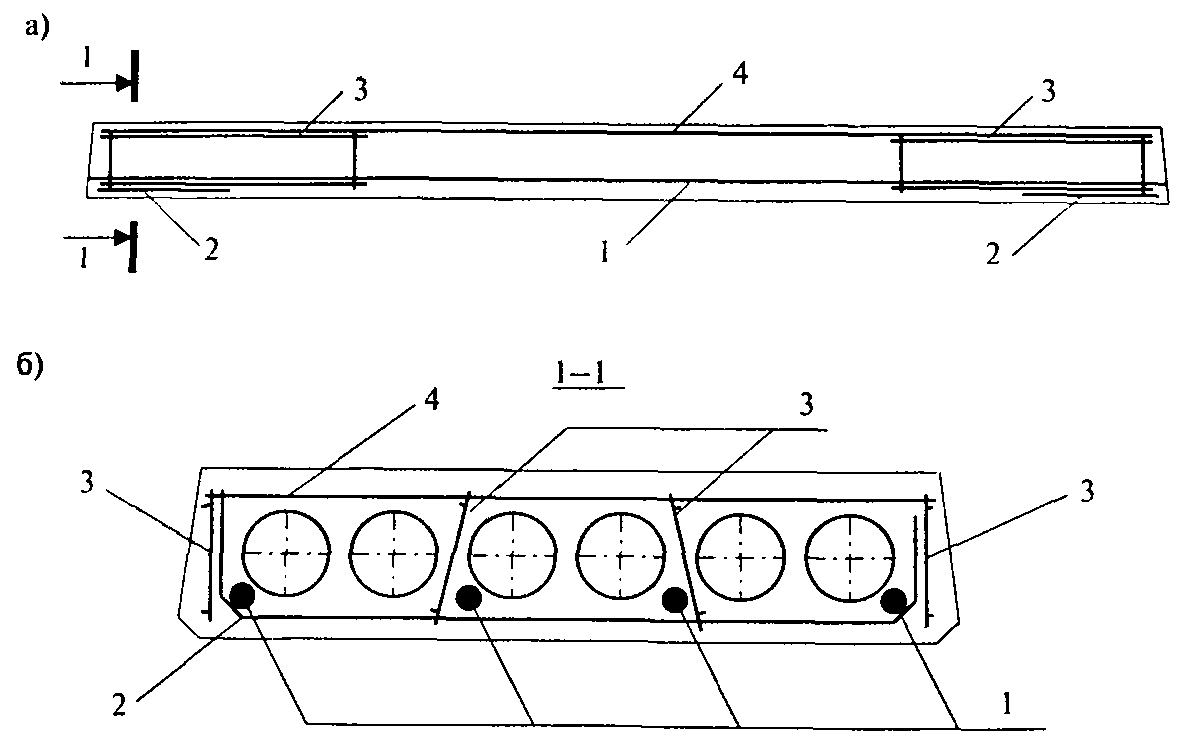

Рисунок 1 – Поперечный разрез пустотной плиты

Плита – плоская железобетонная конструкция, длина и ширина которой значительно превышает высоту

1 – предварительно напряженная арматура

2 – сетка, окружающая предварительно напряженную арматуру на участках передачи напряжения

3 – каркасы

4 – монтажная сетка

2. Подобрать продольную рабочую арматуру балки таврового сечения с геометрическими размерами: bʹ_f=450мм; hʹ_f=70мм; b_w=200мм; h=450мм, изготовленной из тяжелого бетона класса С25/30 и армируемой стержневой арматурой периодического профиля класса S500. Расчетный изгибающий момент М_sd=100кН·м

Вариант 20

1. Назвать виды армирования железобетонных колонн по представленным на рисунке 1 их поперечным сечениям. Назвать элементы, обозначенные на рисунке цифрами. Что такое a_b? Как обозначается указанная величина в соответствии с действующими нормами проектирования?

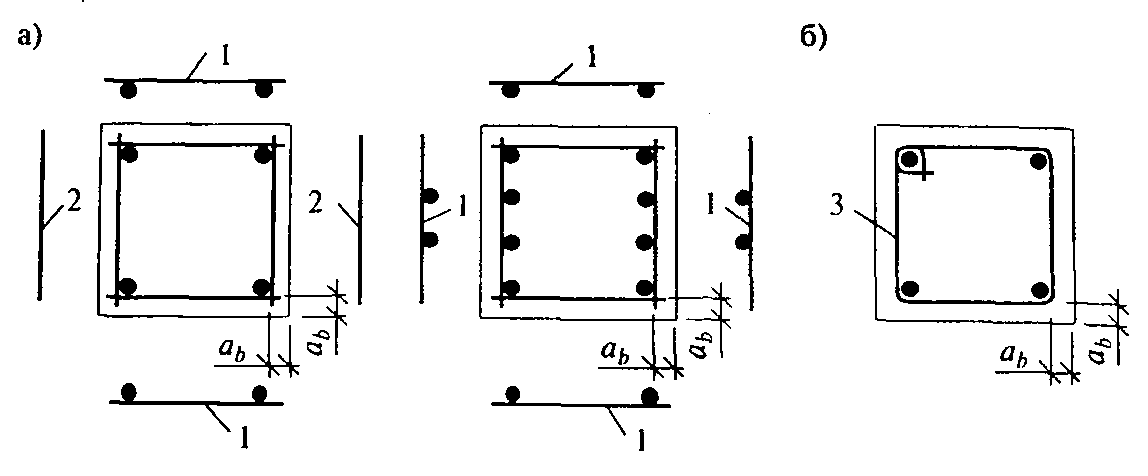

Рисунок 1 – Армирование железобетонных колонн

Рисунок 1 а) армирование железобетонной колонны сварными каркасами

б) армирование железобетонной колонны вязанными каркасами

1 – каркасы

2 – соединительные стержни

3 – хомуты

a_b – защитный слой бетона, обозначается «c_cov»
